DEX ELECTRONIC MPS
(1)

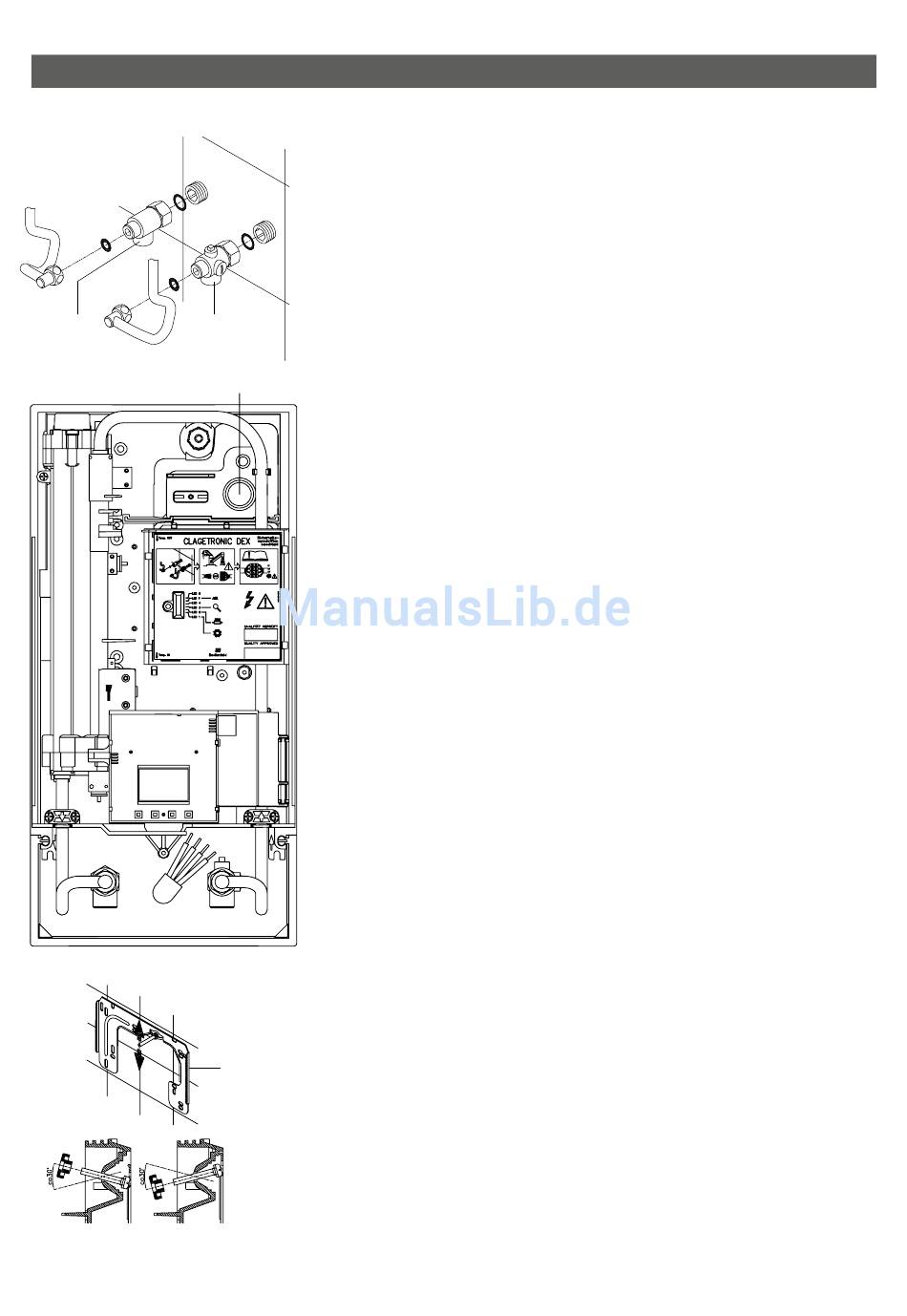

6. Installation
Anschlussstücke installieren
1. Schrauben Sie gemäß Abbildung das
Kaltwasseranschlussstück (21) mit
Überwurfmutter und der 1/2"­Dichtung
an den Kaltwasseranschluss.
2. Schrauben Sie das Warmwasser­
anschlussstück (1) mit Überwurf­
mutter und der 1/2"­Dichtung an den
Warmwasseranschluss.
(
21)
Gerät montieren
1. Zum Öffnen des Gehäuses die Blende
S
abnehmen und die zentrale Hauben­
schraube lösen.
• Im Austauschfall kann es vor kommen,
dass die Elektro zulei tung im obe­
ren Gerätebereich vorhanden ist.
Der Elektroanschluss erfolgt dann
gemäss der Beschreibung auf S. 12
„Elektroanschluss von oben".
2. Setzen Sie das Gerät auf den Wand­
halter (10), so dass die Gewindestange
des Wandhalters in das vorgesehene
Loch des Gerätes passt. Durch vorsich­
tiges Biegen der Gewinde stange des
Wandhalters lassen sich gegebenen­
falls kleine Korrekturen vornehmen. Die
Wasseranschluss leitungen des Gerätes
müssen sich jedoch ohne Gewalt­
anwendung anschrauben lassen.
3. Schrauben Sie die beiden
3/8"­Überwurfmuttern der Wasser­
anschlussleitungen des Gerätes jeweils
mit der 3/8"­Dichtung auf die instal­
lierten Anschlussstücke.
4. Schrauben Sie die Kunststoffrändel­
mutter auf die Gewindestange des
Wandhalters.
5. Öffnen Sie die Wasserzuleitung und
drehen Sie das Absperrventil (21c)
im Kaltwasseranschlussstück (21)
lang sam auf (Pos.I). Prüfen Sie alle
Verbindungen auf Dichtigkeit.
(10)
6. Instalacja
Instalacja przyłącza wody
1. Zgodnie z rysunkiem, do przyłącza
2. Zgodnie z rysunkiem, do przyłącza cie-
Montaż urządzenia
1. Celem zdjęcia obudowy, zdjąć maskow-
• W przypadku wymiany może się zda-
2. Nasadzić urządzenie na uchwyt ścien-
3. Do zainstalowanych zaworów przyłą-
4. Na gwintowany trzpień uchwytu
5. Otworzyć doprowadzenie wody i
8
zimnej wody przykręcić zawór przyłą-
czeniowy z filtrem (21) przy pomocy
nakrętki nasadowej i 1/2'' uszczelki.
płej wody przykręcić zawór przyłącza
ciepłej wody (1) przy pomocy nakrętki
nasadowej i 1/2'' uszczelki.
nicę i zwolnić śrubę mocującą
rzyć, że przyłącze prądu znajduje się
w górnej części urządzenia. Należy
wówczas postępować zgodnie ze
wskazówkami umieszczonymi na str.
12 »Przyłącze prądu od góry«
ny (10) tak, aby gwintowany trzpień
uchwytu wszedł w przewidziany do
tego otwór podgrzewacza. Ewentualne
drobne poprawki mogą być przy tym
dokonane poprzez ostrożne doginanie
gwintowanego trzpienia uchwytu
ściennego. Rurki przyłącza wody urzą-
dzenia muszą jednakże dać się przykrę-
cić bez użycia siły.
czeniowych przykręcić obie nakrętki
3/8" przyłącza wody podgrzewacza
wraz z uszczelkami 3/8"
naściennego nakręcić nakrętkę radeł-
kowaną z tworzywa sztucznego.
powoli przekręcić w prawo zawór odci-
nający (21 c) zainstalowany w zaworze
kątowym na przyłączu zimnej wody
(21) (poz. I). Skontrolować szczelność
wszystkich zaworów.
