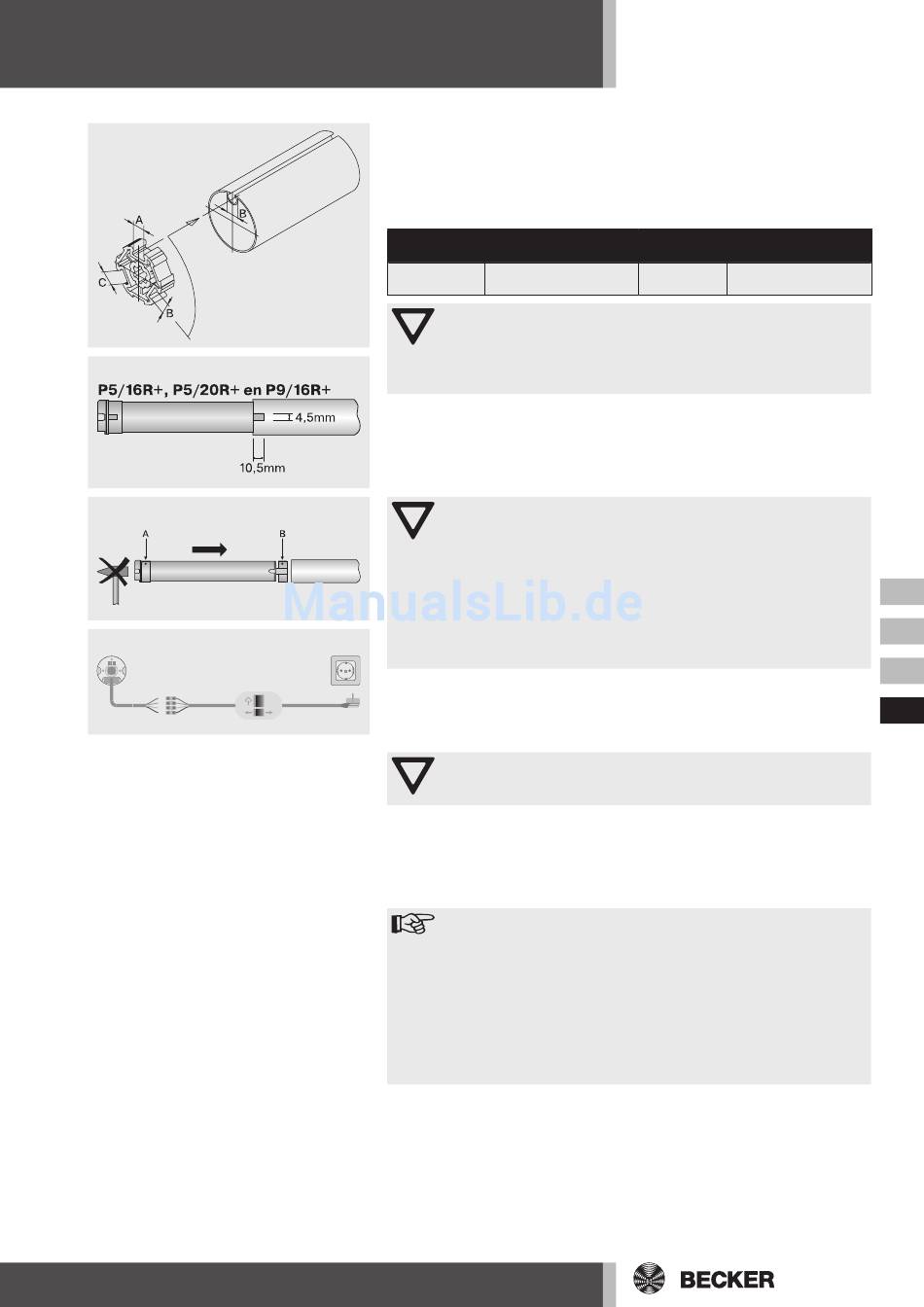

4. U monteert de motor met de betreffende adapter (A) en meenemer (B).
U schuift de motor met de voorgemonteerde adapter en meenemer pas-
send in de buis. Let u op, dat de adapter en de meenemer goed in de buis
geplaatst zijn.
Verbindt u de meenemer van de buismotor principieel, zoals volgt, met de
wikkelas.
Buismotor Wikkelbuis-Ø
diameter [mm] [mm]
40 mm kunststof-
Ø 35
meenemer
Opgelet
Bij het aanboren van de wikkelbuis nooit in het bereik van de
buismotor boren!
De motor mag niet in de buis geslagen worden. Ook mag u
hem niet in de wikkelbuis laten vallen!
De Firma Becker adviseert, ook het tegenlager met de wikkelbuis vast te
schroeven.
5. Wikkelbuis in het tegenlager hangen en de motor in de motorsteun vast-
zetten.
6. Hang de gemonteerde module bestaande uit as, buismotor en druklager
in de rolluikkast.
Opgelet
Bij het gebruik van omhoogschuifbeveiligingen dienen te-
genlagers te worden toegepast welke niet uit de ophanging
omhoog geschoven kunnen worden. De buismotor drukt het
pantser bij gesloten rolluik naar beneden om het ondergrij-
pen resp. het omhoogschuiven te verhinderen. Gebruik uit-
sluitend pantsers die voldoende stabiel zijn, bijvoorbeeld uit
aluminium, staal of hout. Om een beschadiging van het pant-
ser te vermijden, moet het pantser op volledige hoogte in ge-
leidingsrails lopen.
7. Borg de motor in de ophangbeugel met borgpen. Het inbedrijfstellen kan
naar keuze worden uitgevoerd met de Becker-schakelset (art.-nr. 4901
002 181 0, geen reset van de aandrijving mogelijk) of de Becker instelset
voor aandrijvingen met elektronische eindschakelaar (art.-nr. 4935 200
011 0, reset is mogelijk).
Opgelet
Het instelset is niet bedoeld voor continu gebruik, echter
voor de inbedrijfstelling.
8. U verbindt de aansluitdraden van de buismotor met dezelfde kleur bedra-
ding van de instelset. Pas daarna moet de stekker worden verbonden met
het 230 V-net (afb. 8).
9. Positioneer de wikkelas zodanig dat het rolluikpantser door middel van
veren bevestigd kan worden of monteer de omhoogschuifbeveiligingen
volgens instructies van de fabrikant.
Wij adviseren om minstens 3 veren per meter wikkelas te ge-
bruiken.
Let u er bij de montage van het rolluik altijd op, dat de motor-
kabel bij het gebruik niet kan worden beschadigd.
Bedek scherpe randen, waar de kabel overheen wordt ge-
legd, met een passende beschermtule.
Bij eventuele beschadigingen van de motorkabel mag deze
alleen door de fabrikant worden vervangen. Leg de kabel
naar de motor stijgend aan of vorm de kabel tot een lus, zodat
regenwater via het onderste punt kan weglopen.
Draaimoment Bevestigingsschroeven
max. [Nm] meenemer (4 stuks)
Parker
13
ST 4,8 x 10 DIN 7982
