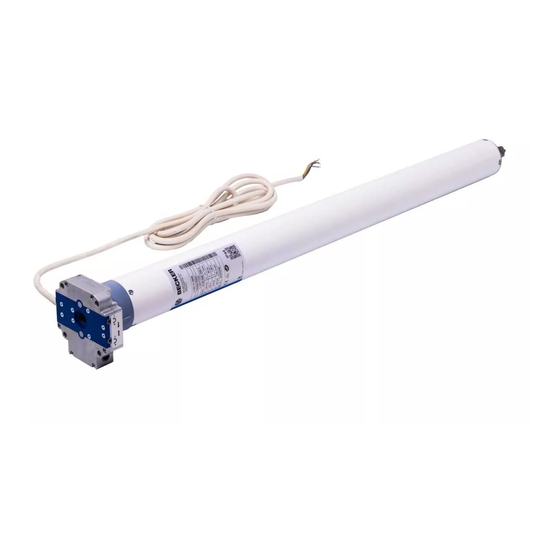

Modell: M05
Montage- und Betriebsanleitung
de
Rohrantriebe mit Handkurbelbetätigung
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
2010 300 135 0i 06.11.2018
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Becker R-M05 Serie
Inhaltszusammenfassung für Becker R-M05 Serie
- Seite 1 Montage- und Betriebsanleitung Rohrantriebe mit Handkurbelbetätigung Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. 2010 300 135 0i 06.11.2018 Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany www.becker-antriebe.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines.................................. 3 Gewährleistung.................................. 3 Sicherheitshinweise ................................ 4 Hinweise für den Benutzer ............................... 4 Hinweise für die Montage und Inbetriebnahme ........................ 4 Bestimmungsgemäße Verwendung ............................ 6 Antriebsvariante mit Winkelstecker ............................ 6 Montage ..................................... 8 Montage des Antriebs .............................. 8 Mitnehmersicherung ............................... 8 Montage des Mitnehmers mit Sicherung an der Abtriebswelle .................. -
Seite 3: Allgemeines
Allgemeines Diese Rohrantriebe sind hochwertige Qualitätsprodukte mit folgenden Leistungsmerkmalen: • Für den Einsatz im Rollladenbereich • Für den Einsatz im Sonnenschutzbereich • Für den Einsatz im Torbereich • Bequeme Handbedienung bei Stromausfall • Leichte Endschaltereinstellung am Antrieb • Kompatibel mit allen Steuerungen des Antriebsherstellers für Rollladen- und Sonnenschutzanwendungen Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes die vorliegende Montage- und Betriebsanleitung. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Die folgenden Sicherheitshinweise und Warnungen dienen zur Abwendung von Gefahren sowie zur Vermeidung von Personen- und Sachschäden. Hinweise für den Benutzer Allgemeine Hinweise • Der Antrieb muss während der Reinigung, Wartung und dem Austausch von Teilen von seiner Strom- quelle getrennt werden. - Seite 5 • Nennmoment und Einschaltdauer müssen auf die Anforderungen des angetriebenen Produkts abge- stimmt sein. Technische Daten - Nennmoment und Betriebsdauer finden Sie auf dem Typenschild des Rohran- triebs. • Gefährlich sich bewegende Teile des Antriebs müssen mehr als 2,5 m über dem Boden oder einer an- deren Ebene, die den Zugang zu dem Antrieb gewährt, montiert werden.
-
Seite 6: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Der Rohrantriebstyp in der vorliegenden Anleitung ist ausschließlich für den Betrieb von Rollladen-, Rolltor- und Sonnenschutzan- lagen bestimmt. Die Handkurbel ist nur für die bequeme Handbedienung bei Stromausfall vorgesehen. Ein Dauerbetrieb oder Einsatz von Werkzeugen (z. B. Bohrmaschinen zum Betätigen der Kurbel) ist verboten, da dies nach entsprechender Zeit zum Aus- fall der Handfunktion und damit des Rohrantriebes führt. - Seite 7 Demontage der steckbaren Anschlussleitung für Rohrantriebe mit Winkelstecker VORSICHT Vor der Demontage ist die Anschlussleitung spannungsfrei zu schalten. Stecken Sie einen passenden Schlitz-Schraubendreher mittig bis Anschlag in die Aussparung des Rastbügels, so dass der Rast- bügel die Rastnase am Stecker freigibt. Jetzt können Sie die Anschlussleitung zusammen mit dem Schlitz-Schraubendreher herausziehen.
-
Seite 8: Montage
Montage Montage des Antriebs ACHTUNG Zur Kopplung des Antriebs mit dem angetriebenen Teil, dürfen ausschließlich Komponen- ten aus dem aktuellen Produktkatalog für das mechanische Zubehör des Antriebsherstel- lers verwendet werden. Der Monteur muss sich vor der Montage von der erforderlichen Festigkeit des Mauerwerks bzw. des zu motorisierenden Systems (Drehmoment des Antriebs plus Gewicht des Behanges) überzeugen. -
Seite 9: Demontage Des Mitnehmers Mit Sicherung An Der Abtriebswelle
Demontage des Mitnehmers mit Sicherung an der Abtriebswelle Demontage mit dem Demontagewerkzeug Art.-Nr. 4930 300 606 0 Demontage mit einer Spitzzange Montage und Demontage des Mitnehmers mit separater Mitnehmersicherung Montage und Demontage des Mitnehmers mit Schraubverbindung Montage des Antriebs in der Welle Bei Profilwellen: Toleranzen der Nutbreiten in verschiedenen Wickelwellen lassen sich bei einigen Mit- nehmern durch Drehen des Mitnehmers in eine andere Nutausnehmung ausgleichen. - Seite 10 Bei Rundwellen: Messen Sie den Nocken des Laufringes (X, Y) aus. Anschließend klinken Sie das Rohr auf der Motorseite aus, damit der Nocken des Laufringes mit in die Welle geschoben werden kann. Der Nocken des Laufringes darf zur Welle kein Spiel haben. Um eine sichere Übertragung des Drehmomentes bei Rundwellen sicherzustellen, empfehlen wir den Mitnehmer mit der Welle zu verschrauben (siehe nachfolgende Tabelle).
- Seite 11 Anschlussleitung verlegen Verlegen und fixieren Sie die Anschlussleitung zum Rohrantrieb ansteigend. Die An- schlussleitung und ggfs. die Antenne dürfen nicht in den Wickelraum hineinragen. Decken Sie scharfe Kanten ab.
-
Seite 12: Einstellen Der Endlagen
Einstellen der Endlagen Sie können die Endlagen mit der Einstellhilfe (Art.-Nr. 4933 300 019 0) einstellen. Einstellhilfe untere Endlage obere Endlage untere Endlage obere Endlage untere Endlage obere Endlage obere Endlage untere Endlage Einstellung der unteren Endlage 1. Lassen Sie, bevor der Behang mit der Wickelwelle verbunden wird, den Antrieb in AB-Richtung drehen bis dieser selbsttätig abschaltet. -
Seite 13: Einsatz Der Handkurbel
Einsatz der Handkurbel Verwenden Sie zur problemlosen Montage das auf diese Antriebe abgestimmte und ge- prüfte mechanische und elektrische Zubehör des Antriebsherstellers. Für 6-Kant-Welle 7 mm Die Handkurbel ist ausschließlich einer Bedienung bei Stromausfall vorbehalten. Es und 4-Kant-Welle 8 mm ist zu beachten, dass die Endlagen nicht überfahren werden. -
Seite 14: Technische Daten Ø45
Technische Daten Ø45 Rohrantrieb R12-17 R15-17 R20-17 R25-17 R30-17 R40-17 R50-11 Modell Nennmoment [Nm] Abtriebsdrehzahl [min Endschalterbereich 38 Umdrehungen Anschlussspannung 230 V AC / 50 Hz Anschlussleistung [W] Nennstromaufnahme [A] 0,50 0,65 0,75 0,80 0,90 1,15 1,10 Betriebsart S2 4 Min. Schutzart IP 44 Kl. -
Seite 15: Was Tun Wenn
Rohrantrieb L70-17 L80-11 L80-17* L120-11 Modell Nennmoment [Nm] Abtriebsdrehzahl [min Endschalterbereich 38 Umdrehungen Anschlussspannung 230 V AC / 50 Hz Anschlussleistung [W] Nennstromaufnahme [A] 1,90 1,40 2,10 1,90 Betriebsart S2 4 Min. Schutzart IP 44 Kl. Rohrinnen-Ø [mm] Emissionsschalldruckpegel [dB(A)] ≤... -
Seite 16: Anschlussbeispiele
Anschlussbeispiele Ansteuerung über einen Schalter/Taster 230V... -
Seite 17: Zentral-, Gruppen- Und Individual-Steuerung Über Centronic Unitcontrol Uc42
Zentral-, Gruppen- und Individual-Steuerung über Centronic UnitControl UC42 Zentral Steuergerät Netz 230V / 50Hz Zentralleitung 230V / 50Hz (Anschluss weiterer Steuerungen) Gruppe 230V / 50Hz Individual Individual 230V / 50Hz 230V / 50Hz... -
Seite 18: Konformitätserklärung
Konformitätserklärung...
