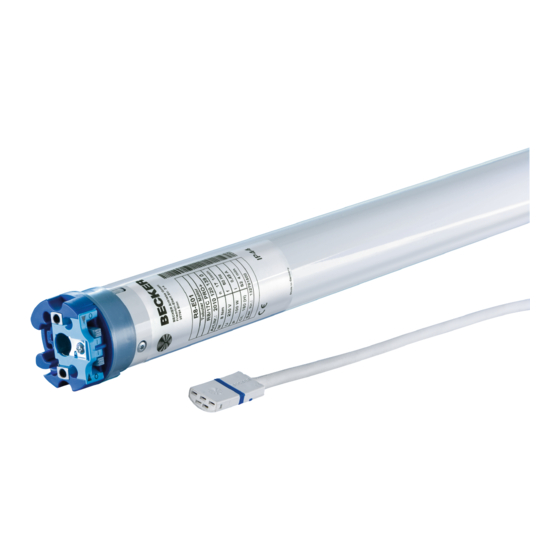

R8...R40
Modell: E01
Montage- und Betriebsanleitung
de
Rohrantriebe für Rollladen
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Becker R8-E01 Typ R8/17 PRO+
Inhaltszusammenfassung für Becker R8-E01 Typ R8/17 PRO+
- Seite 1 R8...R40 Modell: E01 Montage- und Betriebsanleitung Rohrantriebe für Rollladen Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany www.becker-antriebe.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines .................................. 3 Gewährleistung .................................. 4 Sicherheitshinweise ................................ 4 Hinweise für den Benutzer .............................. 4 Hinweise für die Montage und Inbetriebnahme........................ 4 Bestimmungsgemäße Verwendung............................ 6 Montage und Demontage der steckbaren Anschlussleitung ..................... 6 Montage der steckbaren Anschlussleitung ........................ 6 Demontage der steckbaren Anschlussleitung für Rohrantriebe Ø45 / Ø58................ 7 Montage .................................... 8 Montage des Antriebs .............................. 8 Lösen des Steckzapfens .............................. 8... -
Seite 3: Allgemeines
Allgemeines Diese Rohrantriebe sind hochwertige Qualitätsprodukte mit folgenden Leistungsmerkmalen: • Optimiert für Rollladenanwendungen • Installation ohne Anschläge möglich (Punkt unten zu Punkt oben) • Automatisches Erkennen der unteren Endlage bei Verwendung von Federn in Verbindung mit dem „Mitnehmer für Hinderniser- kennung“... -
Seite 4: Gewährleistung
Gewährleistung Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzungen von Körper und Gesundheit der Benutzer, z. B. Quetschungen, führen, sodass bauliche Veränderun- gen nur nach Absprache mit uns und unserer Zustimmung erfolgen dürfen und unsere Hinweise, insbesondere in der vorliegenden Montage- und Betriebsanleitung, unbedingt zu beachten sind. - Seite 5 • Antriebe mit der Anschlussleitung H05RR-F, S05RN-F oder 05RN-F dürfen im Freien und im Innenbereich verwendet werden. • Zur Kopplung des Antriebs mit dem angetriebenen Teil, dürfen ausschließlich Komponenten aus dem aktuellen Produktkatalog für das mechanische Zubehör des Antriebsherstellers verwendet werden. Diese müssen nach Herstellerangaben montiert wer- den.
-
Seite 6: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Der Rohrantriebstyp in der vorliegenden Anleitung ist ausschließlich für den Betrieb von Rollladenanlagen bestimmt. Dieser Rohrantriebstyp unterstützt neben der Panzeraufhängung durch Federn zusätzlich mechanische Hochschiebesicherungen (z.B. Zurfluh-Feller, Simu, GAH Alberts oder Deprat). Diese werden automatisch erkannt. Für Sonnenschutz-Anwendungen verwenden Sie bitte nur die dafür bestimmten Rohrantriebstypen. Dieser Rohrantriebstyp ist für die Verwendung in Einzelanlagen (ein Antrieb pro Wickelwelle) konzipiert. -
Seite 7: Demontage Der Steckbaren Anschlussleitung Für Rohrantriebe Ø45 / Ø58
Demontage der steckbaren Anschlussleitung für Rohrantriebe Ø45 / Ø58 VORSICHT Vor der Demontage ist die Anschlussleitung spannungsfrei zu schalten. Bei Antrieben vom Durchmesser Ø45 / Ø58 stecken Sie einen passenden Schlitz-Schraubendreher mittig bis Anschlag in die Aussparung des Rastbügels, so dass der Rastbügel die Rastnase am Stecker freigibt. Jetzt können Sie die Anschlussleitung zusammen mit dem Schlitz-Schraubendreher herausziehen. -
Seite 8: Montage
Montage Montage des Antriebs ACHTUNG Zur Kopplung des Antriebs mit dem angetriebenen Teil, dürfen ausschließlich Komponenten aus dem aktuellen Produktkatalog für das mechanische Zubehör des Antriebsherstellers verwendet werden. Der Monteur muss sich vor der Montage von der erforderlichen Festigkeit des Mauerwerks bzw. des zu motorisierenden Systems (Drehmoment des Antriebs plus Gewicht des Behanges) überzeugen. -
Seite 9: Montage Des Mitnehmers Mit Schraubverbindung
Montage des Mitnehmers mit Schraubverbindung Stecken Sie den Mitnehmer (1) auf die Abtriebswelle des Rohrantriebes auf. Verwen- den Sie zur Montage eine Schraube M6x12 (3) mit entsprechender Unterlegscheibe (2) und geeigneter Schraubensicherung. Gewindebohrung (4) Sichern des Antriebs gegen axiales Verschieben Um den Antrieb gegen axiales Verschieben zu sichern, empfehlen wir den Mitnehmer mit der Welle zu verschrauben. - Seite 10 Hängen Sie die montierte Baueinheit bestehend aus Welle, Rohrantrieb und Gegenlager in den Kasten ein und sichern Sie den An- trieb entsprechend der Befestigungsart des Wandlagers mit Splint oder Federstecker. Positionieren Sie die Wickelwelle so, dass der Rollladenpanzer mittels Federn befestigt werden kann oder montieren Sie die Hoch- schiebesicherungen nach Herstellerangaben.
-
Seite 11: Einstellen Der Endlagen Mit Den Schaltern
Einstellen der Endlagen mit den Schaltern Einstellen der Endlagen Es gibt 3 Möglichkeiten der Endlageneinstellung: • Anschlag oben zu Anschlag unten • Punkt oben zu Punkt unten • Punkt oben zu Anschlag unten Schaltet der Rohrantrieb beim Einstellen der Endlagen in der gewünschten Endlage selbstständig ab, ist diese fest eingestellt, nachdem diese 3-mal angefahren wurde. - Seite 12 Punkt oben zu Punkt unten Bei dieser Endlageneinstellung erfolgt kein Behanglängenausgleich. Schieben Sie beide Schalter in die Lösch-Stellung. Setzen Sie einen kurzen Fahrbefehl ab. Fahren Sie die gewünschte obere Endlage an. Jetzt schieben Sie den Schalter der AUF-Drehrichtung von der Lösch-Stellung in die Programmier-Stellung.
-
Seite 13: Löschen Der Endlagen Mit Den Schaltern
Löschen der Endlagen mit den Schaltern Endlagen einzeln löschen Eine einzelne Endlage löschen ist nur dann möglich, wenn Punkt unten zu Punkt oben ohne Anschlag mit den Schaltern programmiert wurden. Schieben Sie den Schalter der zugehörigen Endlage von der Programmier-Stellung in die Lösch-Stellung. - Seite 14 Anschlag oben zu Anschlag unten Schieben Sie beide Schalter in die Programmier-Stellung. Fahren Sie Auf bis gegen den oberen, dauerhaft vorhandenen Anschlag. ▻ Der Rohrantrieb schaltet selbstständig ab. Fahren Sie Ab bis in die untere Endlage. ▻ Der Rohrantrieb schaltet selbstständig ab. ►...
- Seite 15 Punkt oben zu Anschlag unten Schieben Sie beide Schalter in die Programmier-Stellung. Fahren Sie die gewünschte obere Endlage an. Jetzt drücken Sie die Programmiertaste des Einstellsets für 3 Sekunden. ▻ Die Quittierung erfolgt durch ein „Klack“ des Rohrantriebes. Anschließend fahren Sie Ab bis in die untere Endlage. ▻...
-
Seite 16: Löschen Der Endlagen Mit Dem Einstellset
Löschen der Endlagen mit dem Einstellset Verbinden Sie die Anschlusslitzen des Rohrantriebs farbengleich mit denen des Einstellsets und schalten Sie die Netzspannung ein. Bitte lassen Sie 1s Pause nach dem letzten Fahrbefehl, bevor Sie mit der Löschsequenz beginnen. Lassen Sie zwischen den einzelnen Schritten der Löschsequenz ebenfalls 1s Pause. -
Seite 17: Festfrierschutz Oben
Beide Endlagen löschen Fahren Sie den Behang zwischen die Endlagen. Drücken Sie die Programmiertaste und halten Sie diese gedrückt. Zusätzlich drücken Sie die Fahrtaste nach unten und halten diese gedrückt. Jetzt lassen Sie die Programmiertaste los und halten die Fahrtaste weiterhin ge- drückt. -
Seite 18: Fliegengitterschutzfunktion
Schaltet der Rohrantrieb im Bereich der oberen Endlage ab, überprüft der Rohrantrieb noch ein weiteres Mal ob ein Hindernis vorliegt. In AUF-Fahrt • Ein außerordentlich starker Belastungsanstieg (z. B. Vereisung an der Endleiste) Um ein sicheres Einlaufen des Rollladenpanzers in die Führungsschienen zu gewährleisten, ist innerhalb von ca. 1,5 Wickelwellen- umdrehungen aus der oberen Endlage die Hindernisserkennung inaktiv. -
Seite 19: Wartung
Wartung Diese Antriebe sind wartungsfrei. Technische Daten Ø45 Modell R8-E01 R12-E01 R20-E01 R30-E01 R40-E01 R8/17C PRO+ R12/17C PRO+ R20/17C PRO+ R30/17C PRO+ R40/17C PRO+ Nennmoment [Nm] Abtriebsdrehzahl [min Endschalterbereich 64 Umdrehungen Anschlussspannung 230 V AC / 50 Hz Anschlussleistung [W] Nennstromaufnahme [A] 0,45 0,50... - Seite 20 Störung Ursache Abhilfe Rohrantrieb läuft immer nur ca. 5 Sekun- Rohrantrieb ist im Fehlermodus. Endlagen neu einstellen, bzw. Rohran- den. trieb tauschen. Endlageneinstellung über Einstellset Es wurden zuvor die Endlagen mit den Schieben Sie beide Schalter in die Lösch- funktioniert nicht richtig. Schaltern eingestellt.
-
Seite 21: Anschlussbeispiele
Anschlussbeispiele Die Zuordnung der Adern schwarz und braun zur Fahrtrichtung ist von der Einbaulage des Antriebs (Links- oder Rechtseinbau) abhängig. Bedienung mit Einzeltaster Einzeltaster... - Seite 22 Zentral-, Gruppen- und Individual-Steuerung über Centronic UnitControl UC42 Zentral Steuergerät Netz 230V / 50Hz Zentralleitung 230V / 50Hz (Anschluss weiterer Steuerungen) Gruppe 230V / 50Hz Individual Individual 230V / 50Hz 230V / 50Hz...
-
Seite 23: Konformitätserklärung
Konformitätserklärung... - Seite 24 2010 300 623 0 18.02.2014 ...
