P5-16...R40-17
Modell: N01
Montage- und Betriebsanleitung
de

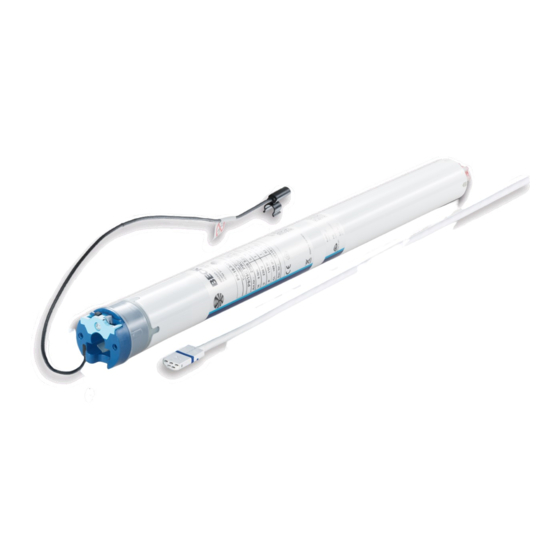

Rollladenantrieb mit integriertem Funktransceiver
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
2010 301 120 0 28.05.2020
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Becker R-N01 Serie
Inhaltszusammenfassung für Becker R-N01 Serie
- Seite 1 Montage- und Betriebsanleitung Rollladenantrieb mit integriertem Funktransceiver Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. 2010 301 120 0 28.05.2020 Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany www.becker-antriebe.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines.................................. 3 Gewährleistung.................................. 4 Sicherheitshinweise ................................ 4 Hinweise für den Benutzer ............................... 4 Hinweise für die Montage und Inbetriebnahme ........................ 4 Bestimmungsgemäße Verwendung ............................ 6 Montage und Demontage der steckbaren Anschlussleitung .................... 6 Montage der steckbaren Anschlussleitung ........................ 6 Demontage der steckbaren Anschlussleitung für Rohrantriebe ................... -
Seite 3: Allgemeines
Allgemeines Diese Rohrantriebe sind hochwertige Qualitätsprodukte mit folgenden Leistungsmerkmalen: • Optimiert für Rollladenanwendungen • Einzel-, Gruppen und Zentralsteuerung per Funk • Kein Verdrahtungsaufwand zum Schalter oder einer Relaissteuerung • Antrieb und geeignete Sender sind frei kombinierbar • Einfache Einstellung der Endlagen über den Sender •... -
Seite 4: Gewährleistung
Gewährleistung Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzungen von Körper und Gesundheit der Benutzer, z. B. Quetschungen, führen, sodass bauliche Veränderun- gen nur nach Absprache mit uns und unserer Zustimmung erfolgen dürfen und unsere Hinweise, insbesondere in der vorliegenden Montage- und Betriebsanleitung, unbedingt zu beachten sind. - Seite 5 • Es dürfen nur Ersatzteile, Werkzeuge und Zusatzeinrichtungen verwendet werden, die vom Antriebsher- steller freigegeben sind. Durch nicht freigegebene Fremdprodukte oder Veränderungen der Anlage und des Zubehörs gefähr- den Sie Ihre und die Sicherheit Dritter, sodass die Verwendung von nicht freigegebenen Fremdproduk- ten oder nicht mit uns abgestimmten und nicht durch uns freigegebene Veränderungen unzulässig ist.
-
Seite 6: Bestimmungsgemäße Verwendung
ACHTUNG Sicherheitshinweise zur Vermeidung von Sachschäden. • Ausreichend Abstand zwischen bewegten Teilen und benachbarten Gegenständen si- cherstellen. • Der Antrieb darf nicht an der Anschlussleitung transportiert werden. • Alle rastbaren Verbindungen und Befestigungsschrauben der Lager müssen auf festen Sitz überprüft werden. •... -
Seite 7: Demontage Der Steckbaren Anschlussleitung Für Rohrantriebe
Demontage der steckbaren Anschlussleitung für Rohrantriebe VORSICHT Vor der Demontage ist die Anschlussleitung spannungsfrei zu schalten. Ø35 Ø45 / Ø58 Stecken Sie einen passenden Schlitz-Schraubendreher mittig Stecken Sie einen passenden Schlitz-Schraubendreher mittig zwischen Rastnase und Rastzunge, so dass die Rastzunge die bis Anschlag in die Aussparung des Rastbügels, so dass der Rastnase am Stecker freigibt. -
Seite 8: Montage
Montage Montage des Antriebs ACHTUNG Zur Kopplung des Antriebs mit dem angetriebenen Teil, dürfen ausschließlich Komponen- ten aus dem aktuellen Produktkatalog für das mechanische Zubehör des Antriebsherstel- lers verwendet werden. Der Monteur muss sich vor der Montage von der erforderlichen Festigkeit des Mauerwerks bzw. des zu motorisierenden Systems (Drehmoment des Antriebs plus Gewicht des Behanges) überzeugen. -
Seite 9: Mitnehmersicherung
Mitnehmersicherung Montage des Mitnehmers mit Sicherung an der Abtriebswelle Demontage des Mitnehmers mit Sicherung an der Abtriebswelle Demontage mit dem Demontagewerkzeug Art.-Nr. 4930 300 606 0 Demontage mit einer Spitzzange Montage und Demontage des Mitnehmers mit separater Mitnehmersicherung Montage und Demontage des Mitnehmers mit Schraubverbindung 9 - de... -
Seite 10: Montage Des Antriebs In Der Welle
Montage des Antriebs in der Welle Bei Profilwellen: Toleranzen der Nutbreiten in verschiedenen Wickelwellen lassen sich bei einigen Mit- nehmern durch Drehen des Mitnehmers in eine andere Nutausnehmung ausgleichen. Diese Nutausnehmungen haben verschiedene Maße und ermöglichen Ihnen einen passgenauen Einbau des Antriebs. Bei Rundwellen: Messen Sie den Nocken des Laufringes (X, Y) aus. -
Seite 11: Antennenverlegung
Antennenverlegung Verlegen und fixieren Sie das Antennenende im unteren Bereich des Kastens in der Nähe der Führungsschiene. ACHTUNG Stellen Sie sicher, dass die Antenne nicht vom Rollladenpanzer erfasst werden kann. 11 - de... -
Seite 12: Inbetriebnahme
Inbetriebnahme Symbolerklärung AUF-Taste STOPP-Taste AB-Taste Einlerntaste (am Sender) Empfänger quittiert einmal oder mehrmals durch "Klacken" oder "Nicken" 1 = Drehrichtungsschalter 2 = Funkschalter Rohrantrieb anschließen 230V AC / 50 Hz Schließen Sie den Rohrantrieb an die Spannungsversorgung an. 1 = blau 3 = schwarz 2 = braun 4 = grün-gelb... -
Seite 13: Sender Einlernen
Sender einlernen Bringen Sie den Rohrantrieb in Lernbereitschaft. Drücken Sie eine Fahrtaste 3 mal innerhalb zwei Sekunden. <2s ▻ Der Rohrantrieb quittiert. ► Damit ist der Einlernvorgang beendet. Sender auslernen Bringen Sie den Rohrantrieb in Lernbereitschaft. Drücken Sie eine Fahrtaste 3 mal innerhalb zwei Sekunden. <2s ▻... -
Seite 14: Einstellen Der Endlagen
Einstellen der Endlagen Die Drehrichtungszuordnung muss stimmen. Der Rohrantrieb fährt bei der Endlagenein- stellung im Totmannbetrieb mit ESI. Die obere Endlage muss immer zuerst eingestellt wer- den. Bei der oberen Endlage ist darauf zu achten, dass der Rollladenpanzer nicht aus den Führungsschienen gezogen wird. -
Seite 15: Punkt Oben Zu Punkt Unten
Punkt oben zu Punkt unten Bei dieser Endlageneinstellung erfolgt kein Behanglängenausgleich. Bringen Sie den Rohrantrieb in Lernbereitschaft. Drücken Sie bei einem bereits eingelernten Sender eine Fahrtaste für >5 Sekunden >5s um in den Installationsmodus zu gelangen. ▻ Der Rohrantrieb quittiert. Ein Fahrbefehl wird ab einem Tastendruck größer 1 Sekunde ausgeführt. -
Seite 16: Punkt Oben Zu Anschlag Unten
Punkt oben zu Anschlag unten Bringen Sie den Rohrantrieb in Lernbereitschaft. Drücken Sie bei einem bereits eingelernten Sender eine Fahrtaste für >5 Sekunden >5s um in den Installationsmodus zu gelangen. ▻ Der Rohrantrieb quittiert. Ein Fahrbefehl wird ab einem Tastendruck größer 1 Sekunde ausgeführt. Fahren Sie die gewünschte obere Endlage an. -
Seite 17: Zwischenpositionen I + Ii
Beide Endlagen löschen Bringen Sie den Rohrantrieb in Lernbereitschaft. Drücken Sie bei einem bereits eingelernten Sender eine Fahrtaste für >5 Sekunden >5s um in den Installationsmodus zu gelangen. ▻ Der Rohrantrieb quittiert Ein Fahrbefehl wird ab einem Tastendruck größer 1 Sekunde ausgeführt. Fahren Sie den Behang zwischen die Endlagen. -
Seite 18: Einlernen Weiterer Sender
Einlernen weiterer Sender Es können bis zu 14 Sender in den Rohrantrieb eingelernt werden. Bringen Sie den Rohrantrieb in Lernbereitschaft. Drücken Sie am neu einzulernenden Sender eine Fahrtaste 3x innerhalb von 2 Sekun- <2s den. ▻ Der Rohrantrieb quittiert. ► Der neue Sender ist nun eingelernt. Einlernen von Fenstergriffen mit EnOcean Funktechnologie Bringen Sie den Rohrantrieb in Lernbereitschaft. -
Seite 19: Rauchalarm
Rauchalarm Bei Rauchalarm fährt der Rollladen in die obere Endlage und die Ab-Fahrt ist gesperrt. Bei Alarmsignalisierung eines eingelernten Rauchmelders fährt der Behang in die obere Endlage. Rauchmelder können aus- schließlich per ReMan eingelernt werden. Hinderniserkennung VORSICHT Die Hinderniserkennung ist nur in Verbindung mit dem „Mitnehmer für Hinderniserken- nung“... -
Seite 20: Remote Management (Reman)
Remote Management (ReMan) Die Funktionen LOCK, UNLOCK und SET CODE stehen beim werksseitig eingestellten Se- curitycode ausschließlich 5 Minuten nach Einschalten der Netzspannung zur Verfügung. Der werkseitig eingestellte Securitycode lautet: 1F5340B9 und muss für die weitere Verwendung von ReMan / ReCom zwin- gend geändert werden. -
Seite 21: Technische Daten Ø45
Technische Daten Ø45 Rohrantrieb R8-17 R12-17 R20-17 R30-17 R40-17 Modell C PROF+ EN Nennmoment [Nm] Abtriebsdrehzahl [min Endschalterbereich 64 Umdrehungen Anschlussspannung 230 V AC / 50 Hz Anschlussleistung [W] Nennstromaufnahme [A] 0,45 0,75 1,15 Betriebsart S2 4 Min. Schutzart IP 44 Kl. -
Seite 22: Was Tun Wenn
Endlage (Punkt unten) einstellen und im 2. Schritt die obere Endlage. Securitycode vergessen. Setzen Sie den Securitycode mit dem Becker Universaleinstell- set (Art.-Nr. 4935 000 001 0) auf die Werkseinstellung zurück indem Sie die Taste „Sender löschen“ für 10 Sekunden drücken. -
Seite 23: Anschlussbeispiel
Anschlussbeispiel 23 - de... -
Seite 24: Konformitätserklärung
Konformitätserklärung 24 - de...
