Notice d'utilisation
Les moteurs tubulaires de type P5/16R+, P5/20R+ et P9/16R+ sont exclusivement conçus pour les volets roulants. En plus
d'assurer la suspension du tablier par ressorts, ils gèrent les DVA (Dispositifs de Verrouillage Automatiques, provenant par
exemple de Zurfl uh-Feller, Simu, GAH Alberts ou Deprat. Ces dispositifs sont automatiquement détectés. Pour les différentes
attaches de tablier (DVA ou ressorts), veuillez respecter les différents réglages des positions fi nales.
Pour fi xer les pièces de raccordement au moteur, il est impératif d'utiliser les vis EJOT Delta PT 40x12 WN 5454 Torx (9900
000 545 4).
Pour des raisons de responsabilité produit, toute autre utilisation n'est permise qu'après autorisation préalable accordée par
la Sté Becker.
Si les commandes et moteurs sont utilisés pour d'autres applications que celles mentionnées ci-dessus ou si des modifi ca-
tions infl uant sur la sécurité de l'installation sont apportées aux appareils, le fabricant ou le revendeur n'assument aucune
garantie pour les dommages corporels et matériels, ainsi que pour les dommages consécutifs.
Concernant le fonctionnement ou la réparation de l'installation, il est impératif de respecter les indications contenues dans
les instructions de service. En cas d'intervention non conforme aux prescriptions, le fabricant ou le revendeur n'assument
aucune garantie pour les dommages corporels et matériels, ainsi que pour les dommages consécutifs.
1
2
3
4
26
Utilisation prévue

Instructions de montage

Le monteur doit s'assurer au préalable que le mur resp. le coffre de volet
roulant présentent la solidité requise (couple du moteur plus poids du volet
roulant).
Prudence
Les raccordements électriques ne doivent être effectués que
par un professionnel qualifi é. Pendant le montage, la ligne
d'alimentation doit être coupée. Veuillez remettre les infor-
mations ci-jointes sur le raccordement à l'électricien chargé
de l'installation.

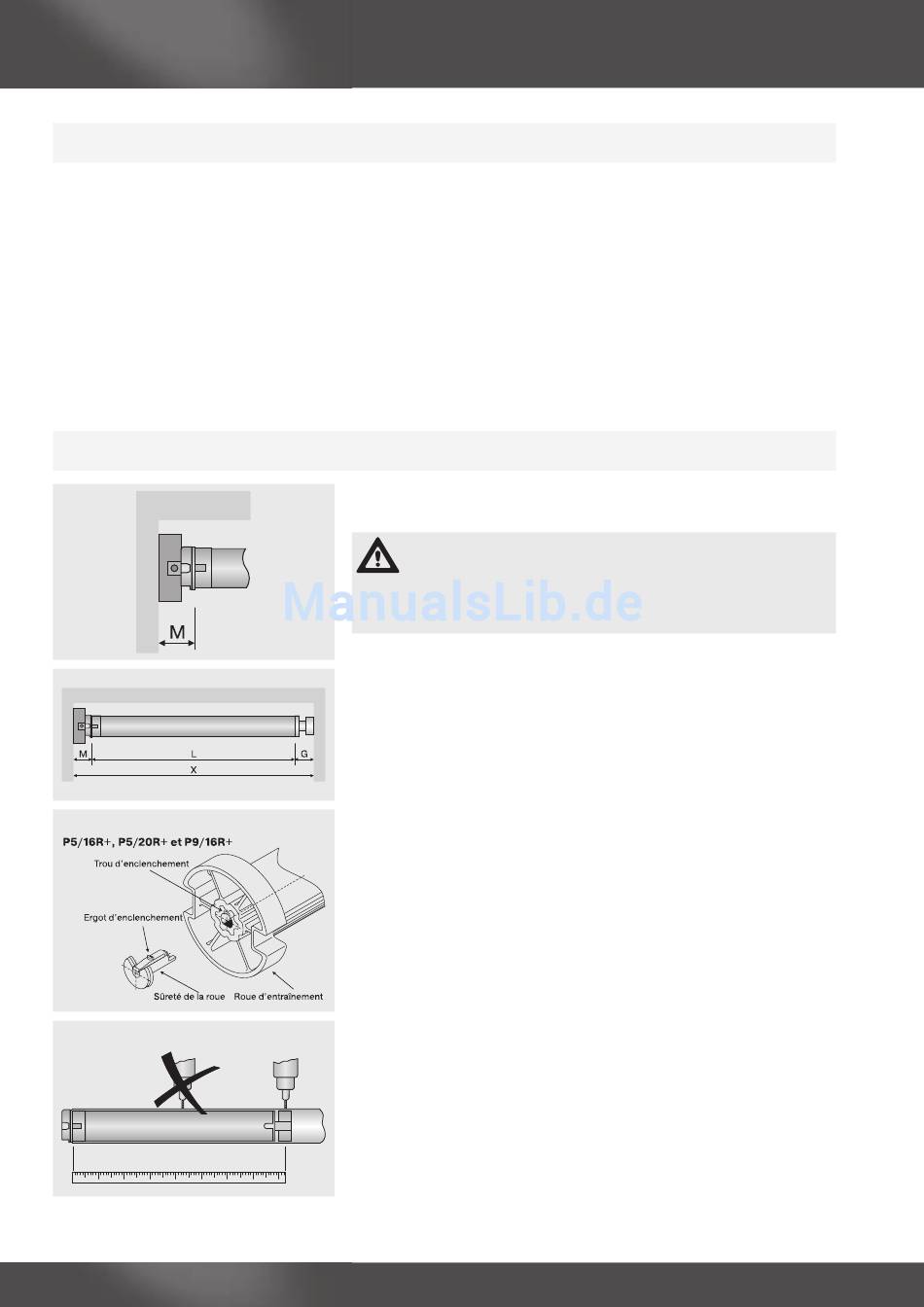

1. Calculez l'encombrement latéral (M) de la pièce de tête, de la contre-por-
tée et du palier du moteur (fi g. 1), afi n de calculer la longueur nécessaire
de l'arbre. La dimension intérieure du coffre du volet roulant (X) moins la
longueur totale du palier du moteur, de la contre-portée (G) et de la pièce
de tête (M), donnent la longueur de l'arbre (L):
L = X - (G + M) (fi g. 2).
Mesurez vous-même l'intervalle entre le palier mural et la tête de raccor-
dement, étant donné que selon la combinaison de l'entraînement et du
palier, celui-ci peut varier.
2. Fixez ensuite le palier mural et la contre-portée.
Si des volets roulants à sécurité anti-remontée sont mis en œuvre, le pa-
lier d'entraînement et la contre-portée doivent être reliés durablement et
solidement au mur, et protégés contre un démoulage ou une remonte. A
cet effet, veuillez n'utiliser que des paliers et tabliers adéquats.
Lors du montage de la roue, veuillez respecter les points suivants:
• Montage des moteurs P5/16R+, P5/20R+ et P9/16R+ avec sûreté
pour la roue d'entraînement
Le sens d'insertion de la sûreté est imposé par sa forme. Lors de l'inser-
tion, veillez au bon enclenchement de l'ergot (clic). Vérifi er que la sûreté
est bien fi xée en tirant sur la roue (fi g. 3).
3. Avant le montage dans l'arbre, relever la côte entre l'extrémité de l'arbre
et le centre de la roue d'entraînement, puis la marquer sur l'arbre (fi g. 4).
• Arbres à profi l:
Avec certaines roues et dans différents tubes, il est possible de compen-
ser les tolérances de largeur de la rainure en tournant la roue pour l'ame-
ner dans une autre rainure. Ces rainures ont des dimensions différentes et
permettent un montage bien ajusté du moteur (fi g. 5).
• Arbres à goutte ou lisses:
Retirez d'abord le tube côté moteur pour pouvoir insérer l'ergot de la roue
dans le tube. L'ergot de la roue ne doit pas avoir de jeu par rapport au tube.
Lorsque les roues ne possèdent pas d'ergot d'entraînement, le tube doit
être raccordé à la roues à l'aide d'une vis à tôle 4,8 x 10 mm (fi g. 6).
