P5/20M P13/9M
R8/17M R120/11M
Bedienungsanleitung
Operating Instructions
Notice d utilisation
Gebruiksaanwijzing
Rollladen- und
Sonnenschutzantriebe
Roller Shutter and
Awning Drives
Moteurs de volets roulants
et de protections solaires
Buismotoren voor rolluiken
en zonweringen
Wichtige Informationen für den Elektroanschluss.
Important information about the electric supply connection.
Informations importantes pour le branchement électrique.
Belangrijke informaties voor de elektrische aansluitingen.
DE
GB
FR
NL
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Becker P5/20M
Inhaltszusammenfassung für Becker P5/20M
- Seite 1 P5/20M P13/9M R8/17M R120/11M Bedienungsanleitung Operating Instructions Notice d utilisation Gebruiksaanwijzing Rollladen- und Sonnenschutzantriebe Roller Shutter and Awning Drives Moteurs de volets roulants et de protections solaires Buismotoren voor rolluiken en zonweringen Wichtige Informationen für den Elektroanschluss. Important information about the electric supply connection.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einleitung ................................. Gewährleistung ..............................Sicherheitshinweise ............................Bestimmungsgemäße Verwendung ........................Montageanleitung ............................. Positionierung der Endlagen ..........................Hinweise für den Elektro- und Rollladenfachmann ....................Technische Daten ............................. Anschlussbeispiele ............................Table of Contents Page Introduction ..............................Warranty ................................Safety Information ............................. Intended Use .............................. - Seite 3 Sommaire Page Introduction ..............................Prestation de Garantie ............................Instructions de sécurité ............................. Utilisation conforme aux prescriptions ........................ Instructions de montage ............................ Réglages des positions finales ........................... Informations pour l’électricien et le spécialiste en volets roulants ................. Caractéristiques techniques ..........................Exemples de raccordement ..........................Inhoudsopgave pagina Inleiding ................................
-
Seite 4: Einleitung

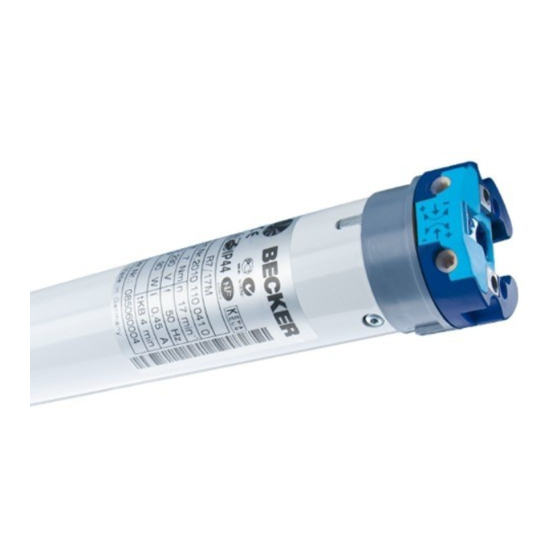

Anschlussbeispiele ............................Einleitung Vielen Dank für den Kauf dieses Becker Produktes Die Rollladen- und Sonnenschutzantriebe P5/20M bis P13/9M und R8/17M bis R120/11M sind hochwertige Qualitäts- produkte mit vielen Leistungsmerkmalen: • Für den Einsatz im Rollladenbereich • Für den Einsatz im Sonnenschutzbereich •... -
