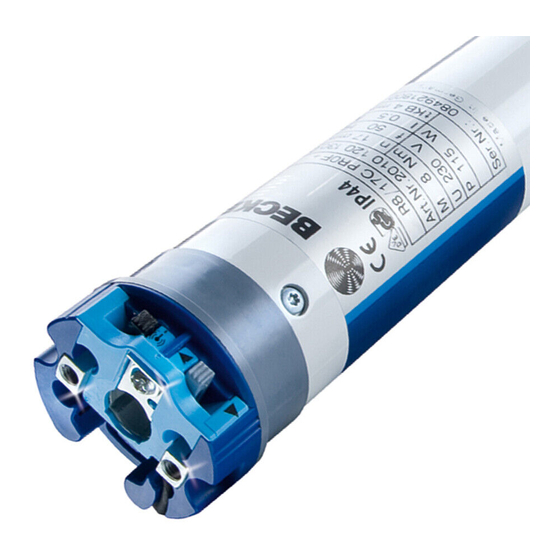

R8/17C PROF+ -
R40/17C PROF+
Montage- und Betriebsanleitung
de
Rollladenantriebe
mit integriertem Funkempfänger
Wichtige Informationen für:
• den Monteur
• die Elektrofachkraft
• den Benutzer
Bitte entsprechend weiterleiten!
Diese Anleitung ist vom Benutzer aufzubewahren.
Becker-Antriebe GmbH
35764 Sinn/Germany
www.becker-antriebe.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Becker R12/17C PROF+
Inhaltszusammenfassung für Becker R12/17C PROF+
- Seite 1 R8/17C PROF+ - R40/17C PROF+ Montage- und Betriebsanleitung Rollladenantriebe mit integriertem Funkempfänger Wichtige Informationen für: • den Monteur • die Elektrofachkraft • den Benutzer Bitte entsprechend weiterleiten! Diese Anleitung ist vom Benutzer aufzubewahren. Becker-Antriebe GmbH 35764 Sinn/Germany www.becker-antriebe.com...
-
Seite 2: Inhaltsverzeichnis
• leichter Druck auf den Rollladenpanzer erschwert Anheben und Untergreifen • geeignet für steife Aluminium-, Stahl- und Holz-Profile • Kein Nachstellen der Endlagen: Veränderungen der Panzerlänge werden automatisch ausgeglichen, bei Verwendung von Anschlägen in der oberen Endlage. • Sicherheitsabschaltung gemäß europäischer Maschinenrichtlinie (Wiederanlaufschutz) • Drehmomenterkennung bei festgefrorenem oder blockiertem Rollladenpanzer verhindert Beschädigung des Rollladens • Einstellen des Festfrierschutzes in der oberen Endlage möglich • Optimale Anpassung des Schließmoments an die Anlage • Deutlich reduzierte Panzer- und Anschlagsbelastung in der oberen Endlage • Schonender Betrieb von Anlage und Antrieb erhöht die Lebensdauer • Mit steckbarer Becker-Anschlussleitung Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes die vorliegende Montage- und Betriebsanleitung. -
Seite 3: Gewährleistung
Gewährleistung Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser Anleitung und unseren sonstigen Hinweisen kön- nen zu ernsthaften Verletzungen von Körper und Gesundheit der Benutzer, z. B. Quetschungen, führen, sodass bauliche Ver- änderungen nur nach Absprache mit uns und unserer Zustimmung erfolgen dürfen und unsere Hinweise, insbesondere in der vorliegenden Montage- und Betriebsanleitung, unbedingt zu beachten sind. - Seite 4 • Ausreichend Abstand zwischen bewegten Teilen und benachbarten Gegenständen sicherstellen. • Nennmoment und Einschaltdauer müssen auf die Anforderungen des angetriebenen Produkts abgestimmt sein. • Technische Daten - Nennmoment und Betriebsdauer finden Sie auf dem Typenschild des Rohrantriebs. • Bewegliche Teile des Antriebs müssen mehr als 2,5 m über dem Boden oder einer anderen Ebene, die den Zugang zu dem Antrieb gewährt, montiert werden. • Quetsch- und Scherstellen sind zu vermeiden oder zu sichern. • Sicherheitsabstände gem. DIN EN 294 einhalten. • Bei der Installation des Antriebes muss eine allpolige Trennmöglichkeit vom Netz mit mindestens 3 mm Kontaktöffnungsweite pro Pol vorgesehen werden (EN 60335). • Wenn die Netzanschlussleitung des Antriebes beschädigt wird, muss diese durch eine Netzanschlussleitung glei- chen Typs (steckbar) ersetzt werden, die beim Antriebshersteller erhältlich ist. • Der Antrieb darf nicht an der Netzanschlussleitung transportiert werden. • Antriebe mit der Anschlussleitung H05VV-F dürfen nur im Innenbereich verwendet werden. • Zur Kopplung des Antriebs mit dem angetriebenen Teil, dürfen ausschließlich Komponenten aus dem aktuellen Becker Produktkatalog für das mechanische Zubehör, verwendet werden.
-
Seite 5: Bestimmungsgemäße Verwendung
Sicherheit der Anlage beeinträchtigen können und damit die Gefahr von Personen- und Sachschäden besteht. Eine Haftung von Becker-Antriebe für hierdurch verursachte Schäden besteht in diesen Fällen nicht. Für den Betrieb der Anlage oder Instandsetzung sind die Angaben dieser Anleitung zu beachten. Bei unsachgemäßem Handeln haftet Becker-Antriebe nicht für dadurch verursachte Schäden. - Seite 6 Montage- und Betriebsanleitung Montage des Rollladenantriebes Achtung Zur Kopplung des Antriebs mit dem angetriebenen Teil, dürfen ausschließlich Komponenten aus dem aktuellen Becker Pro- duktkatalog für das mechanische Zubehör, verwendet wer- den. Der Monteur muss sich vorher von der erforderlichen Festigkeit des Mauer- werks bzw. des Rollladenkastens (Drehmoment des Antriebs plus Gewicht des Rollladens) überzeugen.
-
Seite 7: Quittierung
4. Verbinden Sie den Mitnehmer des Rohrantriebes grundsätzlich, wie folgt, mit der Wickelwelle: Antriebsgröße Wickelwellen-Ø Drehmoment Befestigungsschrauben [mm] [mm] max. [Nm] Mitnehmer (4 Stück) 60 - 70 mm Blechschraube Ø 45 Kunststoff- oder Ø 4,8 x 9,5 mm Druckgussmitnehmer Der Antriebshersteller empfiehlt, auch das Gegenlager mit der Wickelwelle zu verschrauben. -
Seite 8: Inbetriebnahme
Montage- und Betriebsanleitung Inbetriebnahme Intelligentes Installationsmanagement Endlagen Status Indikator (ESI) AUF-Taste Durch kurzes Stoppen und Weiterfahren wird signalisiert, dass in die jeweilige Laufrichtung noch keine Endlage eingestellt ist. Abschluss der Installation nach der automatischen Endlageneinstellung STOPP-Taste Der Antrieb speichert die Endlageneinstellung dauerhaft ab, nachdem die obere Endlage 3 x und anschließend die untere Endlage 3x hintereinander angefahren wurde. -
Seite 9: Einstellen Der Endlagen
5) Einstellen der Endlagen Hinweis Das Einstellen der Endlagen kann nur über den Mastersender erfolgen. Die Drehrichtungszuordnung muss stimmen. Der Rohrantrieb fährt bei der Endlageneinstellung in Totmann + ESI. Die obere Endlage muss im- mer zuerst eingestellt werden. Bei der oberen Endlage ist darauf zu achten, dass der Rollladenpanzer nicht aus den Führungsschienen gezogen wird. Achtung Bei Verwendung von Aufhängefedern in Verbindung mit einem anderen Mitnehmer als den Mitnehmer für Hindernisserkennung muss in der unteren Endlage ein Punkt gesetzt werden. Es gibt 4 Möglichkeiten der Endlageneinstellung: a) Anschlag oben zu Anschlag unten c) Anschlag oben zu Punkt unten b) Punkt oben zu Punkt unten d) Punkt oben zu Anschlag unten Schaltet der Rohrantrieb beim Einstellen der Endlagen in der gewünschten Endlage selbstständig ab, ist diese fest eingestellt, nachdem diese 3 mal angefahren wurde. - Seite 10 Montage- und Betriebsanleitung Aktion Reaktion 5c) Anschlag oben zu Punkt unten Fahren Sie gegen den oberen, dauer- Der Rohrantrieb schaltet selbstständig haft vorhandenen Anschlag. Anschließend fahren Sie die gewünsch- te untere Endlage an. Drücken Sie nun zuerst die Einlerntaste Die Quittierung erfolgt durch ein „Klack“ und innerhalb 3 Sekunden zusätzlich des Rohrantriebes.
-
Seite 11: Verändern Der Eingestellten Endlagen
Aktion Reaktion 6) Verändern der eingestellten Endlagen Hinweis Das Verändern der eingestellten Endlagen kann nur über den Mastersender erfolgen. 6a) Verkürzen des Fahrbereiches (die gewünschte Endlage befindet sich innerhalb des möglichen Fahrbereiches) Fahren Sie die gewünschte neue Endlage an. Drücken Sie nun zuerst die Einlerntaste Die Quittierung erfolgt durch ein „Klack“ und innerhalb 3 Sekunden zusätzlich des Rohrantriebes. - Seite 12 Montage- und Betriebsanleitung Aktion Reaktion 7) Endlagen löschen Achtung Beim Löschen einzelner Endlagen und beim Löschen beider Endlagen werden alle eingestellten Funktionen (Zwischenposi- tion, Lüftungsposition, Festfrierschutz oben, Hinderniserken- nung, Fahrzeiten) mit gelöscht. Hinweis Das Löschen der eingestellten Endlagen kann nur über den Mas- tersender erfolgen. Gelöschte Endlagen werden über ESI ange- zeigt. 7a) Endlagen einzeln löschen Fahren Sie die zu löschende Endlage Drücken Sie nun zuerst die Einlerntaste Die Quittierung erfolgt durch ein „Klack und innerhalb 3 Sekunden zusätzlich - Klack“...
- Seite 13 Aktion Reaktion 8b) Anfahren der Zwischenposition Drücken Sie 2 mal die AB-Taste inner- Der Behang fährt in die Zwischenposi- halb einer Sekunde. tion. 8c) Löschen der Zwischenposition Fahren Sie den Behang in die Zwi- schenposition. Drücken Sie nun zuerst die STOPP-Tas- Die Quittierung erfolgt durch ein „Klack te und innerhalb 3 Sekunden zusätzlich - Klack“...
-
Seite 14: Aktion 10) Einlernen Weiterer Sender
Montage- und Betriebsanleitung Aktion Reaktion 10) Einlernen weiterer Sender Hinweis Es können neben dem Mastersender noch bis zu 15 Sender in den Rohrantrieb eingelernt werden. Drücken Sie die Einlerntaste des unter Die Quittierung erfolgt durch ein „Klack“ 3) eingelernten Mastersenders für des Rohrantriebes. 3 Sekunden. Klack Drücken Sie nun die Einlerntaste eines Die Quittierung erfolgt durch ein „Klack“ neuen Senders, der dem Rohrantrieb des Rohrantriebes. -
Seite 15: Aktion 12) Master Überschreiben
Aktion Reaktion 12) Master überschreiben 12a) Es gibt 2 Möglichkeiten den Master zu überschreiben: a) Rohrantrieb in Lernbereitschaft bringen durch Einschalten der Spannung b) Rohrantrieb in Lernbereitschaft bringen mit dem Funkschalter Netzanschluss Antriebsleitung 12a) Rohrantrieb in Lernbereitschaft bringen durch Einschalten der Span- nung blau blau Schalten Sie die Spannungsversor- Der Rohrantrieb geht für 3 Minuten in braun gung des Rohrantriebes aus und nach Lernbereitschaft. -
Seite 16: Festfrierschutz Oben
Montage- und Betriebsanleitung Festfrierschutz oben Mit dem Festfrierschutz oben wird das Festfrieren des Rollladens in der oberen Endlage erschwert, da der Rollladen kurz vor dem oberen Anschlag stoppt. Der Festfrierschutz oben ist im Auslieferzustand deaktiviert. Um den Festfrierschutz aktivieren zu können, müssen beide Endlagen eingestellt sein. Hinweis Der Festfrierschutz wird nur dann ausgeführt, wenn der Rollladen in der oberen Endlage gegen einen dauerhaft vorhandenen Anschlag fährt. Der Festfrierschutz ist erst sichtbar, wenn der Behang den oberen... -
Seite 17: Programmieren Der Fahrzeiten
Programmieren der Fahrzeiten Hinweis Diese Funktion ist nur mit den Sendern MemoControl MC411, MC511, MC441 und MC441-II des Becker- Steuerungs-Programmes Centronic möglich. Beim Löschen einzelner Endlagen und beim Löschen beider Endlagen wird diese eingestellte Funktion mit gelöscht. Jeder Rohrantrieb kann je eine Schaltzeit für eine AUF- und eine AB-Fahrt speichern. In der Schiebeschalterstellung „Uhr“ wird diese Rollladenbewegung alle 24 Stunden wiederholt. -
Seite 18: Was Tun, Wenn
Montage- und Betriebsanleitung Was tun, wenn...? Störung Ursache Abhilfe Rohrantrieb läuft nicht. 1. Kein Sender eingelernt. 1. Neuen Sender einlernen. 2. Sender ist außerhalb der Reichweite des 2. Sender innerhalb der Reichweite des Rohr- Rohrantriebs. antriebs bringen. 3. Sender wurde außerhalb der Reichweite 3. -
Seite 20: Kurzanleitung Inbetriebnahme Prof
Montage- und Betriebsanleitung Kurzanleitung Inbetriebnahme PROF+ Vorsicht Für Inbetriebnahme, Betrieb und Instandsetzung der Anlage sind die Angaben der Montage- und Betriebs- anleitung unbedingt zu beachten. Bei unsachgemäßem Handeln haftet der Hersteller oder Anbieter nicht für entstandene Personen- oder Sachschäden sowie Folgeschäden. 1. Anschluss 4. Einlernen der Endlagen Punkt oben zu Punkt unten Schließen Sie die Litzen, wie im unteren Beispiel, an die Netz- zuleitung an. Fahren Sie die gewünschte obere Endlage an. Anschließend drücken Sie die Einlern- und AUF-Taste bis der Netzanschluss Antriebsleitung Antrieb klackt.
