Demontage / Dismounting
8

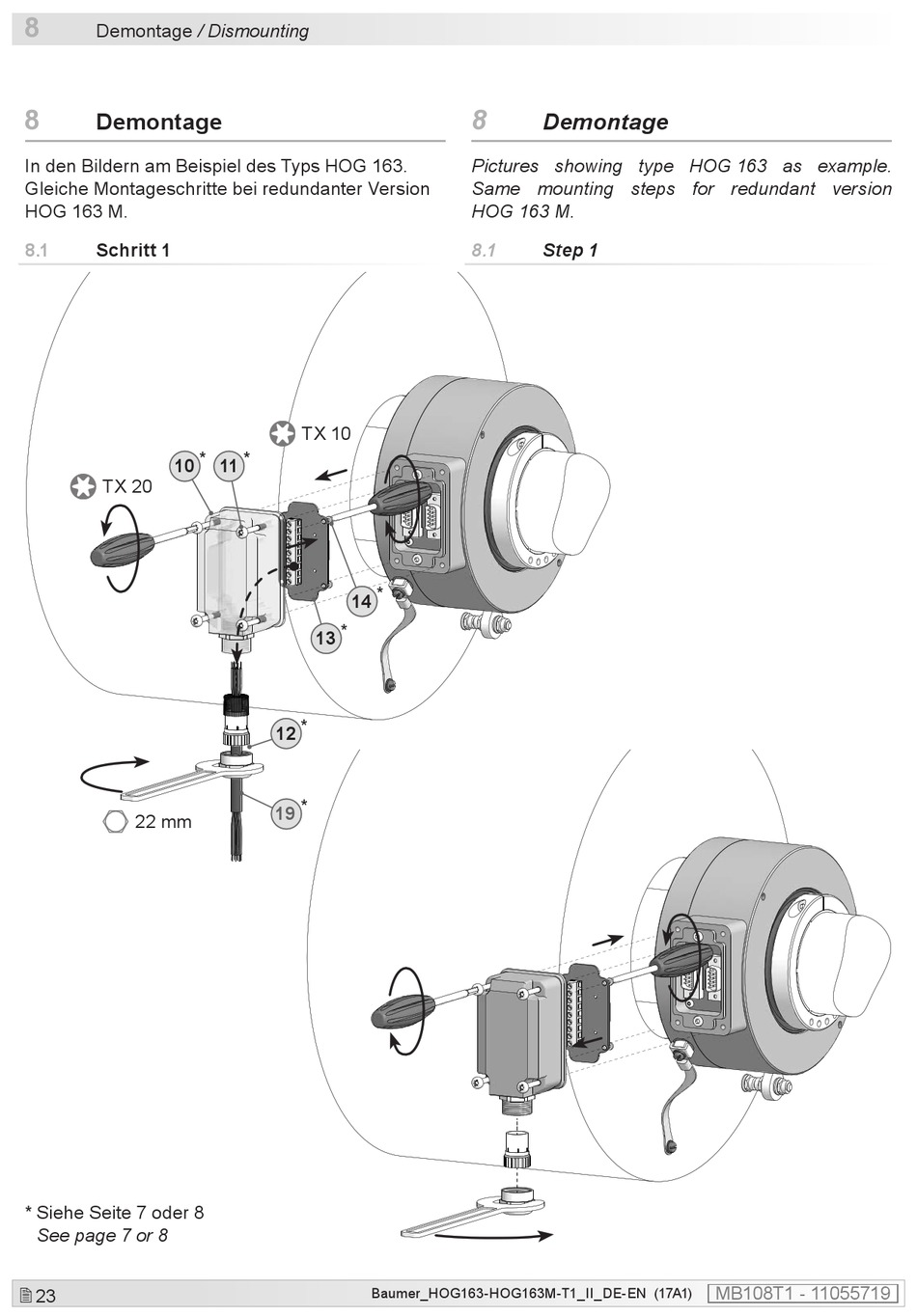

Demontage

In den Bildern am Beispiel des Typs HOG 163.
Gleiche Montageschritte bei redundanter Version
HOG 163 M.
8.1

Schritt 1

10
TX 20
22 mm
* Siehe Seite 7 oder 8
See page 7 or 8
 23
TX 10
* *
11
14
*
13
12 *
*
19
Baumer_HOG163-HOG163M-T1_II_DE-EN (17A1)
8

Demontage

Pictures showing type HOG 163 as example.
Same mounting steps for redundant version
HOG 163 M.
8.1

Step 1

*
MB108T1 - 11055719
