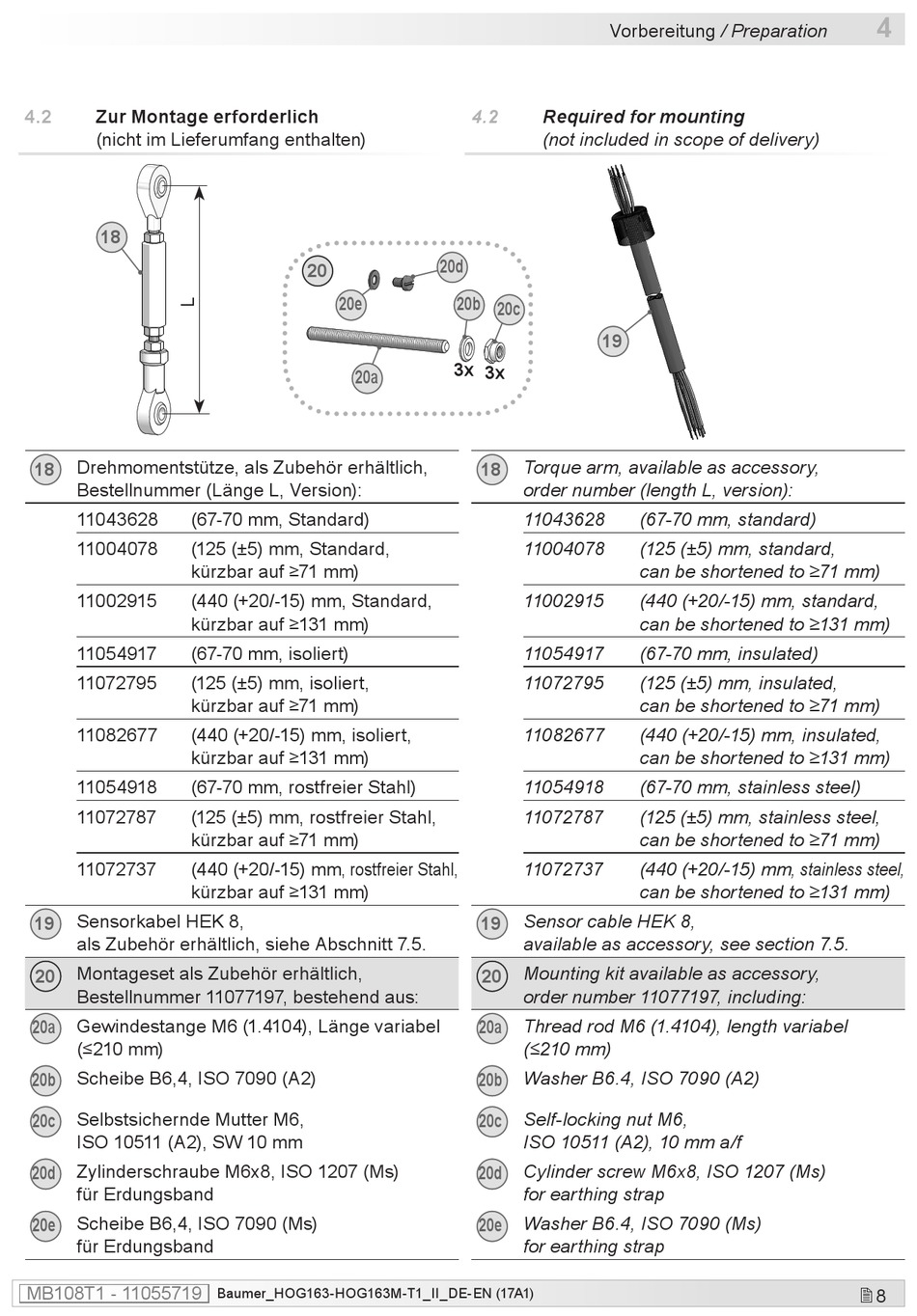

4.2
Zur Montage erforderlich
(nicht im Lieferumfang enthalten)
18
Drehmomentstütze, als Zubehör erhältlich,
18
Bestellnummer (Länge L, Version):
11043628
(67-70 mm, Standard)
11004078
(125 (±5) mm, Standard,
kürzbar auf ≥71 mm)
11002915
(440 (+20/-15) mm, Standard,
kürzbar auf ≥131 mm)
11054917
(67-70 mm, isoliert)
11072795
(125 (±5) mm, isoliert,
kürzbar auf ≥71 mm)
11082677
(440 (+20/-15) mm, isoliert,
kürzbar auf ≥131 mm)
11054918
(67-70 mm, rostfreier Stahl)
11072787
(125 (±5) mm, rostfreier Stahl,
kürzbar auf ≥71 mm)
11072737
(440 (+20/-15) mm, rostfreier Stahl,
kürzbar auf ≥131 mm)
Sensorkabel HEK 8,
19
als Zubehör erhältlich, siehe Abschnitt 7.5.
Montageset als Zubehör erhältlich,
20
Bestellnummer 11077197, bestehend aus:
Gewindestange M6 (1.4104), Länge variabel
20a
(≤210 mm)
Scheibe B6,4, ISO 7090 (A2)
20b
Selbstsichernde Mutter M6,
20c
ISO 10511 (A2), SW 10 mm
Zylinderschraube M6x8, ISO 1207 (Ms)
20d
für Erdungsband
Scheibe B6,4, ISO 7090 (Ms)
20e
für Erdungsband
MB108T1 - 11055719
20
20e
20a
Baumer_HOG163-HOG163M-T1_II_DE-EN (17A1)
Vorbereitung / Preparation
4.2
Required for mounting
(not included in scope of delivery)
20d
20b 20c
19
3x 3x
Torque arm, available as accessory,
18
order number (length L, version):
11043628
11004078
11002915
11054917
11072795
11082677
11054918
11072787
11072737
Sensor cable HEK 8,
19
available as accessory, see section 7.5.
Mounting kit available as accessory,
20
order number 11077197, including:
Thread rod M6 (1.4104), length variabel
20a
(≤210 mm)
Washer B6.4, ISO 7090 (A2)
20b
Self-locking nut M6,
20c
ISO 10511 (A2), 10 mm a/f
Cylinder screw M6x8, ISO 1207 (Ms)
20d
for earthing strap
20e
Washer B6.4, ISO 7090 (Ms)
for earthing strap
(67-70 mm, standard)
(125 (±5) mm, standard,
can be shortened to ≥71 mm)
(440 (+20/-15) mm, standard,
can be shortened to ≥131 mm)
(67-70 mm, insulated)
(125 (±5) mm, insulated,
can be shortened to ≥71 mm)
(440 (+20/-15) mm, insulated,
can be shortened to ≥131 mm)
(67-70 mm, stainless steel)
(125 (±5) mm, stainless steel,
can be shortened to ≥71 mm)
(440 (+20/-15) mm, stainless steel,
can be shortened to ≥131 mm)
