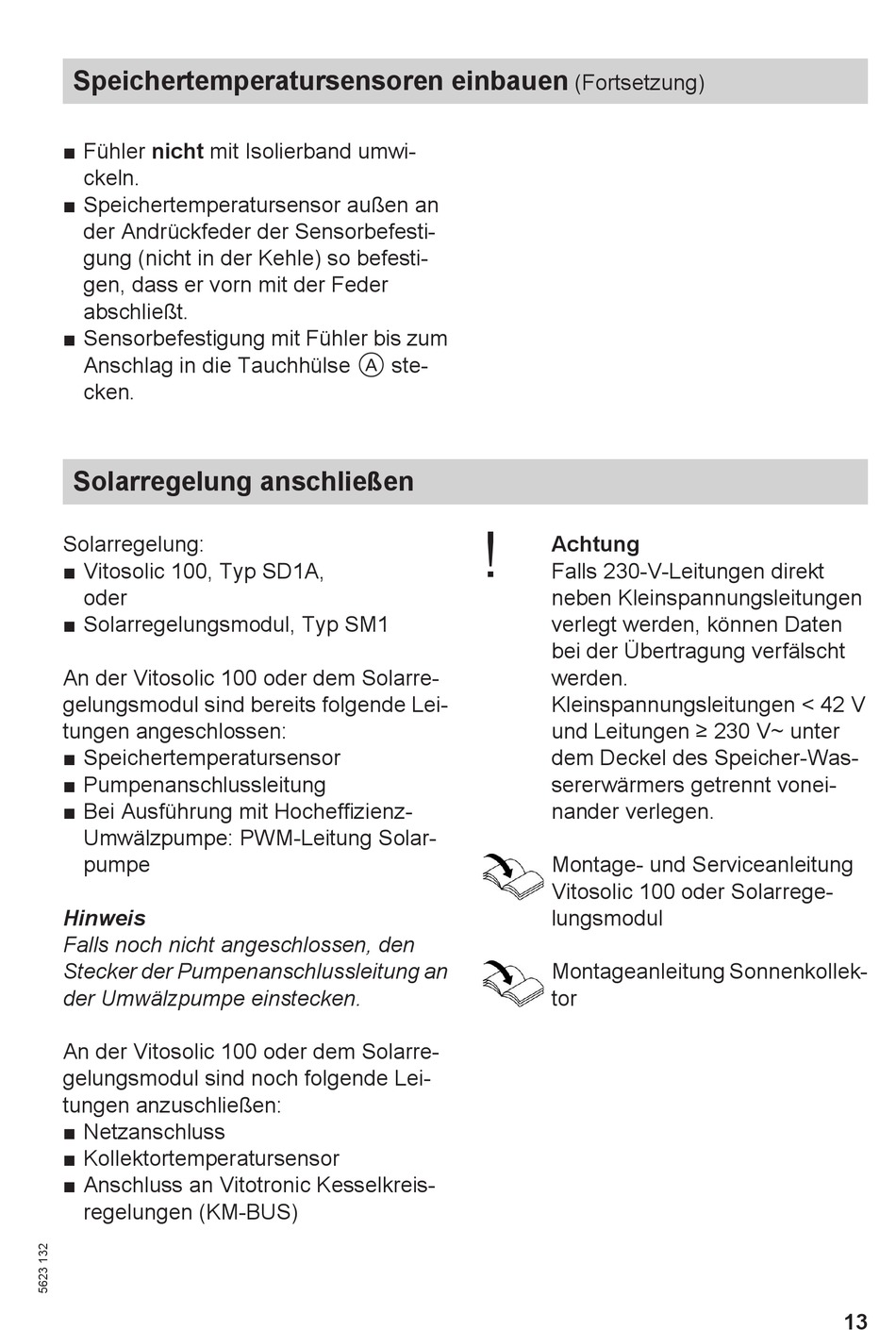

Speichertemperatursensoren einbauen
■ Fühler nicht mit Isolierband umwi-
ckeln.
■ Speichertemperatursensor außen an
der Andrückfeder der Sensorbefesti-
gung (nicht in der Kehle) so befesti-
gen, dass er vorn mit der Feder
abschließt.
■ Sensorbefestigung mit Fühler bis zum
Anschlag in die Tauchhülse A ste-
cken.
Solarregelung anschließen
Solarregelung:
■ Vitosolic 100, Typ SD1A,
oder
■ Solarregelungsmodul, Typ SM1
An der Vitosolic 100 oder dem Solarre-
gelungsmodul sind bereits folgende Lei-
tungen angeschlossen:
■ Speichertemperatursensor
■ Pumpenanschlussleitung
■ Bei Ausführung mit Hocheffizienz-
Umwälzpumpe: PWM-Leitung Solar-
pumpe
Hinweis
Falls noch nicht angeschlossen, den
Stecker der Pumpenanschlussleitung an
der Umwälzpumpe einstecken.
An der Vitosolic 100 oder dem Solarre-
gelungsmodul sind noch folgende Lei-
tungen anzuschließen:
■ Netzanschluss
■ Kollektortemperatursensor
■ Anschluss an Vitotronic Kesselkreis-
regelungen (KM-BUS)
(Fortsetzung)
!
Achtung
Falls 230-V-Leitungen direkt
neben Kleinspannungsleitungen
verlegt werden, können Daten
bei der Übertragung verfälscht
werden.
Kleinspannungsleitungen < 42 V
und Leitungen ≥ 230 V~ unter
dem Deckel des Speicher-Was-
sererwärmers getrennt vonei-
nander verlegen.
Montage- und Serviceanleitung
Vitosolic 100 oder Solarrege-
lungsmodul
Montageanleitung Sonnenkollek-
tor
