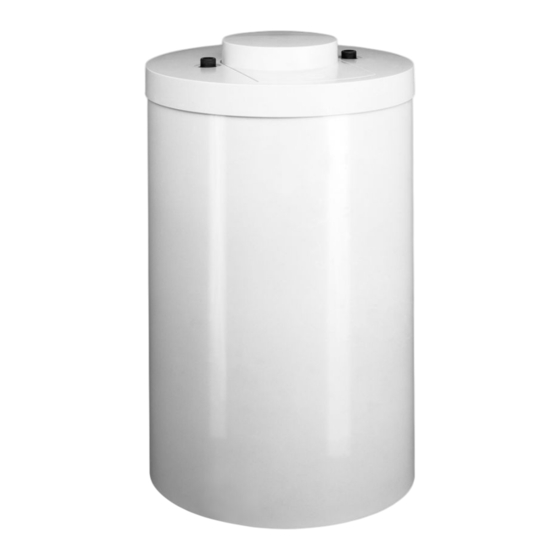

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitocell 100-W Typ CUG Innenbeheizter Speicher-Wassererwärmer 100 Liter VITOCELL 100-W Nach Montage entsorgen! 5623 047 9/2012...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Arbeiten an der Anlage Achtung ■ Anlage spannungsfrei schalten (z.B. Dieses Zeichen warnt vor Sach- an der separaten Sicherung oder und Umweltschäden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montagehinweise Produktinformation....................■ Anschlüsse......................■ Vor der Montage....................■ Hinweise zur Aufstellung................... Montageablauf Wärmedämm-Mantel anbauen................Anodenanschluss prüfen..................Speichertemperatursensor einbauen..............Abdeckungen anbauen..................10 Heizwasserseitig anschließen................11 Trinkwasserseitig anschließen................11 ■ Sicherheitsventil....................12 Potenzialausgleich anschließen................13 Inbetriebnahme....................13... -
Seite 4: Produktinformation
Produktinformation Emaillierter, innenbeheizter Speicher- Inhalt: 100 Liter. Wassererwärmer zur Trinkwassererwär- Geeignet für Anlagen nach DIN 1988, mung in Verbindung mit Wandgeräten. EN 12828 und DIN 4753. Anschlüsse Ansicht von oben Ansicht von hinten A Besichtigungs- und Reinigungsöff- D Magnesiumanode mit Masseleitung nung E Heizwasservorlauf B Tauchhülse für Speichertempera-... - Seite 5 Produktinformation (Fortsetzung)
-
Seite 6: Hinweise Zur Aufstellung
Produktinformation (Fortsetzung) Hinweise zur Aufstellung Achtung Die Wärmedämmung darf nicht mit offener Flamme in Berührung kommen. Vorsicht bei Löt- und Schweißar- beiten. Achtung Um Materialschäden zu vermei- den, den Speicher in einem frost- geschützten und zugfreien Raum aufstellen. Andernfalls muss der Speicher, falls er nicht betrieben wird, bei Frostgefahr entleert werden. -
Seite 7: Wärmedämm-Mantel Anbauen
Wärmedämm-Mantel anbauen... -
Seite 8: Anodenanschluss Prüfen
Anodenanschluss prüfen A Magnesiumanode B Masseleitung... -
Seite 9: Speichertemperatursensor Einbauen
Speichertemperatursensor einbauen Zu Arbeitsschritt 1.: Zu Arbeitsschritten 4.: Sensorleitung rechts herum am Spei- Speichertemperatursensor bis zum cherrücklauf vorbei zur Tauchhülse füh- Anschlag in die Tauchhülse einführen. ren. Zu Arbeitsschritt 5.: Zu Arbeitsschritt 3.: Mit Zugentlastungshülse arretieren. Sensor nicht mit Isolierband umwi- ckeln. -
Seite 10: Abdeckungen Anbauen
Abdeckungen anbauen... -
Seite 11: Heizwasserseitig Anschließen
Heizwasserseitig anschließen ■ Alle Rohrleitungen mit lösbaren Ver- 2. Nur bei Heizwasservorlauftempera- bindungen anschließen. turen über 110 °C: ■ Temperaturregler und Sicherheits- Zusätzlich einen bauteilgeprüften temperaturbegrenzer so einstellen, Sicherheitstemperaturbegrenzer ein- dass die Trinkwassertemperatur im bauen, falls in der Anlage keiner vor- Speicher-Wassererwärmer 95 °C handen ist. -
Seite 12: Sicherheitsventil
Trinkwasserseitig anschließen (Fortsetzung) A Membran-Druckausdehnungsge- K Absperrventil fäß L Durchflussregulierventil B Entleerung M Manometeranschluss C Zirkulationsleitung N Rücklaufverhinderer D Warmwasser O Entleerung E Rückschlagklappe, federbelastet P Kaltwasser F Zirkulationspumpe R Trinkwasserfilter G Beobachtbare Mündung der Aus- S Druckminderer blaseleitung T Rücklaufverhinderer/Rohrtrenner H Sicherheitsventil Sicherheitsventil Die Anlage muss zum Schutz vor Über-... -
Seite 13: Potenzialausgleich Anschließen
Trinkwasserseitig anschließen (Fortsetzung) Die Ausblaseleitung des Sicherheitsven- Das Sicherheitsventil soll über der Ober- tils darf nicht verschlossen werden. Aus- kante des Speicher-Wassererwärmers tretendes Wasser muss gefahrlos und montiert werden. sichtbar in eine Entwässerungseinrich- tung abgeleitet werden. In der Nähe der Ausblaseleitung des Sicherheitsventils, zweckmäßig am Sicherheitsventil selbst, ist ein Schild anzubringen mit der... - Seite 16 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
