Viessmann VITOCELL 100-B Typ CVBA Montageanleitung Seite 15

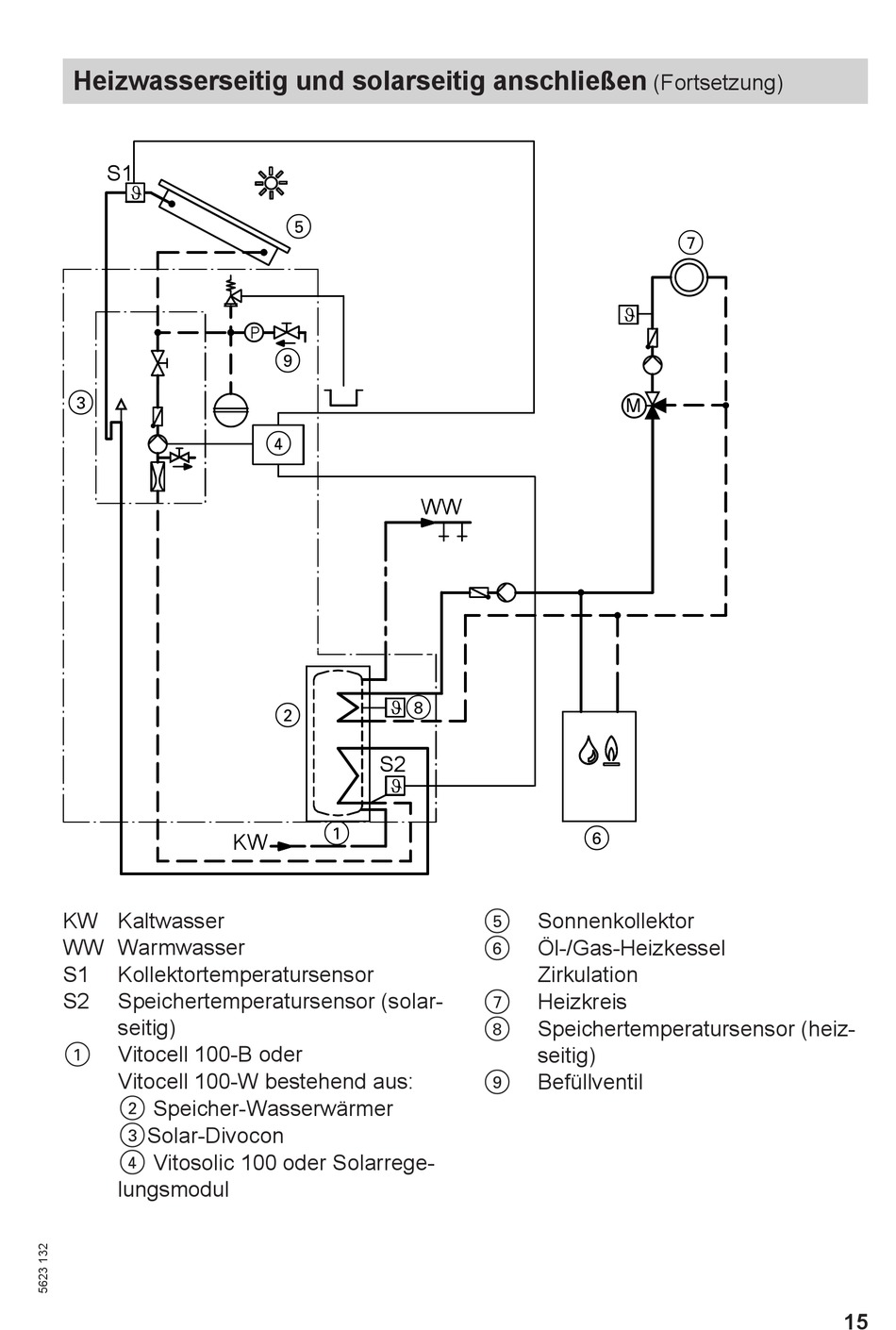

Heizwasserseitig und solarseitig anschließen
S1
3
KW Kaltwasser
WW Warmwasser
S1 Kollektortemperatursensor
S2 Speichertemperatursensor (solar-
seitig)
1 Vitocell 100-B oder
Vitocell 100-W bestehend aus:
2 Speicher-Wasserwärmer
3Solar-Divocon
4 Vitosolic 100 oder Solarrege-
lungsmodul
5
P
9
4
2
S2
1
KW
WW
8
5 Sonnenkollektor
6 Öl-/Gas-Heizkessel
Zirkulation
7
Heizkreis
8 Speichertemperatursensor (heiz-
seitig)
9 Befüllventil
(Fortsetzung)
7
M
6
15
