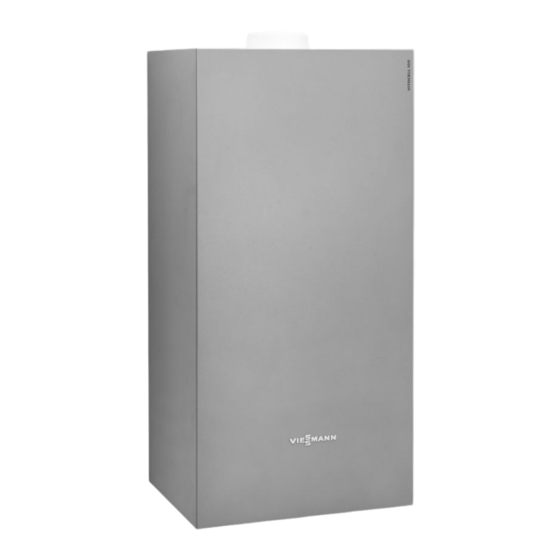

Viessmann Vitocell 100-E Typ SVP Montage- Und Serviceanleitung Für Die Fachkraft
Heizwasser-pufferspeicher 50 l
Vorschau ausblenden
Andere Handbücher für Vitocell 100-E Typ SVP:
- Montage- und serviceanleitung (52 Seiten) ,
- Montage- und serviceanleitung für die fachkraft (24 Seiten) ,
- Montage- und serviceanleitung für die fachkraft (20 Seiten)
Verwandte Anleitungen für Viessmann Vitocell 100-E Typ SVP
Inhaltszusammenfassung für Viessmann Vitocell 100-E Typ SVP
- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocell 100-E/W Typ SVP Heizwasser-Pufferspeicher 50 l Gültigkeitshinweise siehe letzte Seite VITOCELL 100-E/W Bitte aufbewahren! 5513 602 5/2014...
- Seite 2 Vor den Arbeiten geerdete Objekte, z. B. Hei- zungs- oder Wasserrohre berühren, um die stati- sche Aufladung abzuleiten. Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicher- heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Ori- ginalteile ersetzt werden.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Produktinformation Bestimmungsgemäße Verwendung ............Vitocell 100-E/W, Typ SVP, 50 l ............Montagehinweise Montagevorbereitung ................Mindestvolumen und Mindestvolumenstrom ........■ Anschlüsse und Abmessungen ............■ Typenschild .................... Potenzialausgleich anschließen ............Montageablauf Wandhalterung anbauen ............... Speicher anbauen .................. 10 Heizwasserseitig anschließen ............... 11 Erstinbetriebnahme, Inspektion, Wartung Einzelteillisten... -
Seite 4: Produktinformation Bestimmungsgemäße Verwendung
Produktinformation Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlosse- Darüber hinausgehende Verwendung ist vom Herstel- nen Systemen gemäß EN 12828 / DIN 1988 bzw. ler fallweise freizugeben. Solaranlagen gemäß EN 12977 unter Berücksichti- gung der zugehörigen Montage-, Service- und Bedie- Fehlgebrauch des Gerätes bzw. -
Seite 5: Montagehinweise
Montagehinweise Montagevorbereitung Mindestvolumen und Mindestvolumenstrom Viessmann Luft/Wasser Wärmepumpen tauen effizient Für einen sicheren und langlebigen Betrieb der Wär- über die Umkehr des Kältekreises ab. Dabei wird die mepumpe muss ein Mindestvolumenstrom im Sekun- Abtauenergie kurzzeitig aus dem Sekundärkreis entzo- därkreis eingehalten werden. Außerdem ist ein ausrei- gen. - Seite 6 Montagehinweise Montagevorbereitung (Fortsetzung) Volumen der Rohrleitungen Hydraulische Leitungen im Sekundärkreis Mindestens mit folgenden Nenndurchmessern weiter- Nenndurch- Abmessung in Volumen in l/m führen: messer Kupferrohr Wärmepumpe Nenndurchmesser DN 25 28 x 1 0,53 Vitocal 2xx-S DN 25 DN 32 35 x 1 0,84 Vitocal 200-A DN 32...
-
Seite 7: Anschlüsse Und Abmessungen
Montagehinweise Montagevorbereitung (Fortsetzung) Anschlüsse und Abmessungen Abb. 1 Wahlweise Heizwasservorlauf oder Heizwasser- Entlüftung rücklauf Vitocal 200-S (Das Gerät kann wahlweise rechts Wahlweise Heizwasserrücklauf oder Heizwasser- oder links neben Vitocal 200-S, Vitocal 200-A oder vorlauf Vitocal 300-A angebaut werden) Bei diesem Heizwasser-Pufferspeicher müssen keine Hinweis seitlichen Mindestabstände zu Wänden oder anderen Bei Anbau neben einer Wärmepumpe den näher zur... -
Seite 8: Typenschild
Montagehinweise Typenschild Das mitgelieferte Typenschild auf einer später zugän- glichen Seite des Speichers aufkleben. Potenzialausgleich anschließen Potenzialausgleich nach den technischen Anschluss- bedingungen (TAB) des örtlichen Energieversorgungs- unternehmens und den VDE-Bestimmungen ausfüh- ren. Den Potenzialausgleich nach den technischen Vor- schriften des örtlichen EWs und den SEV-Bestimmun- gen ausführen. -
Seite 9: Montageablauf
8x70 Abb. 2 Wandhalterung der Wärmepumpe 1. Falls der Heizwasser-Pufferspeicher neben einer 3. Wandhalterung wieder abnehmen und an den wandhängenden Viessmann Wärmepumpe mon- angezeichneten Stellen bohren ( 10 mm). tiert wird: Die Oberkante der Wandhalterung auf gleicher 4. Dübel einstecken und Wandhalterung mit 2 Schrau- Höhe wie Wandhalterung... -
Seite 10: Speicher Anbauen
Montageablauf Speicher anbauen Abb. 3 1. Die Lanze auf der Rückseite des Speichers heraus- 3. Sicherungsbleche bis zum Anschlag nach außen nehmen. klappen. 2. Speicher in Wandhalterung einhängen und fest nach unten drücken. -
Seite 11: Heizwasserseitig Anschließen
Montageablauf Heizwasserseitig anschließen Abb. 4 Folgende Arbeitsschritte beim Erstellen der heizwas- 3. Lanze mit zweiter Dichtung und Überwurfmutter am serseitigen Anschlüsse am Gerät durchführen: Speicher anschrauben. 1. Erste Dichtung auf die Lanze schieben. 2. Lanze in den Heizwasservorlauf des Speichers ein- schieben. - Seite 12 Montageablauf Heizwasserseitig anschließen (Fortsetzung) Abb. 5 Vitocell 100-E/W Heizwasserrücklauf zum Speicher Vitocal 200-S Überströmventil Heizwasservorlauf zu den Heizkreisen Hinweis Das mitgelieferte Überströmventil bei Verwendung dieses Heizwasser-Pufferspeichers möglichst nah hin- Das Überströmventil muss abhängig vom Wärmepum- ter der Wärmepumpe zwischen Heizwasservorlauf und pentyp eingestellt werden.
- Seite 13 Montageablauf Heizwasserseitig anschließen (Fortsetzung) 800 80 700 70 600 60 500 50 400 40 300 30 200 20 100 10 Volumenstrom in m³/h Abb. 6 Hinweis Der Mindestvolumenstrom muss bei geschlossenen ■ Heizkreisen über das Überströmventil gewährleistet sein. Bei geöffneten Heizkreisen soll kein Volumenstrom ■...
-
Seite 14: Erstinbetriebnahme, Inspektion, Wartung
Erstinbetriebnahme, Inspektion, Wartung Speicher füllen und entlüften Abb. 7 1. Wärmedämmkappe abnehmen. 2. Entlüftungsschlauch aus der Halterung nehmen. 3. Entlüftungsschlauch auf den Entlüfter ste- cken. 4. Anlage mit Wasser füllen. Dabei den Entlüfter solange geöffnet lassen, bis Wasser aus dem Ent- lüftungsschlauch fließt. -
Seite 15: Einzelteillisten
Einzelteillisten Einzelteilliste Pos. Einzelteil Herstell-Nr. (siehe Typen- schild) 7542291 7202604 Best.-Nr. des Einzelteils 0001 Wärmedämmkappe 7843426 7843426 0002 Siliconschlauch (Entlüftungsschlauch) 7843425 7843425 0003 Typenschild Vitocell 100-E, SVP, 50 l 5465674 0003 Typenschild Vitocell 100-W, SVP, 50 l 5465673 0004 Entlüfter (Entleerungsstopfen G 7815874 7815874 ½... -
Seite 16: Produktkennwerte
Produktkennwerte Produktkennwerte Speicherinhalt Bereitschaftswärmeaufwand kWh/24 h 0,94 bei 45 K Temperaturdifferenz... -
Seite 17: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Abmessungen.............. 7 Technische Daten............16 Anschlüsse..............7 Typenschild..............8 Einzelteilliste.............. 15 Wandhalterung............. 9 Heizwasserseitige Anschlüsse........11 Mindestvolumen der Heizungsanlage......5 Mindestvolumenstrom..........5... -
Seite 20: Gültigkeitshinweis
Gültigkeitshinweis Herstell-Nr. (siehe Typenschild): 7542291 7202604 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
