Speichertemperatursensoren einbauen
A

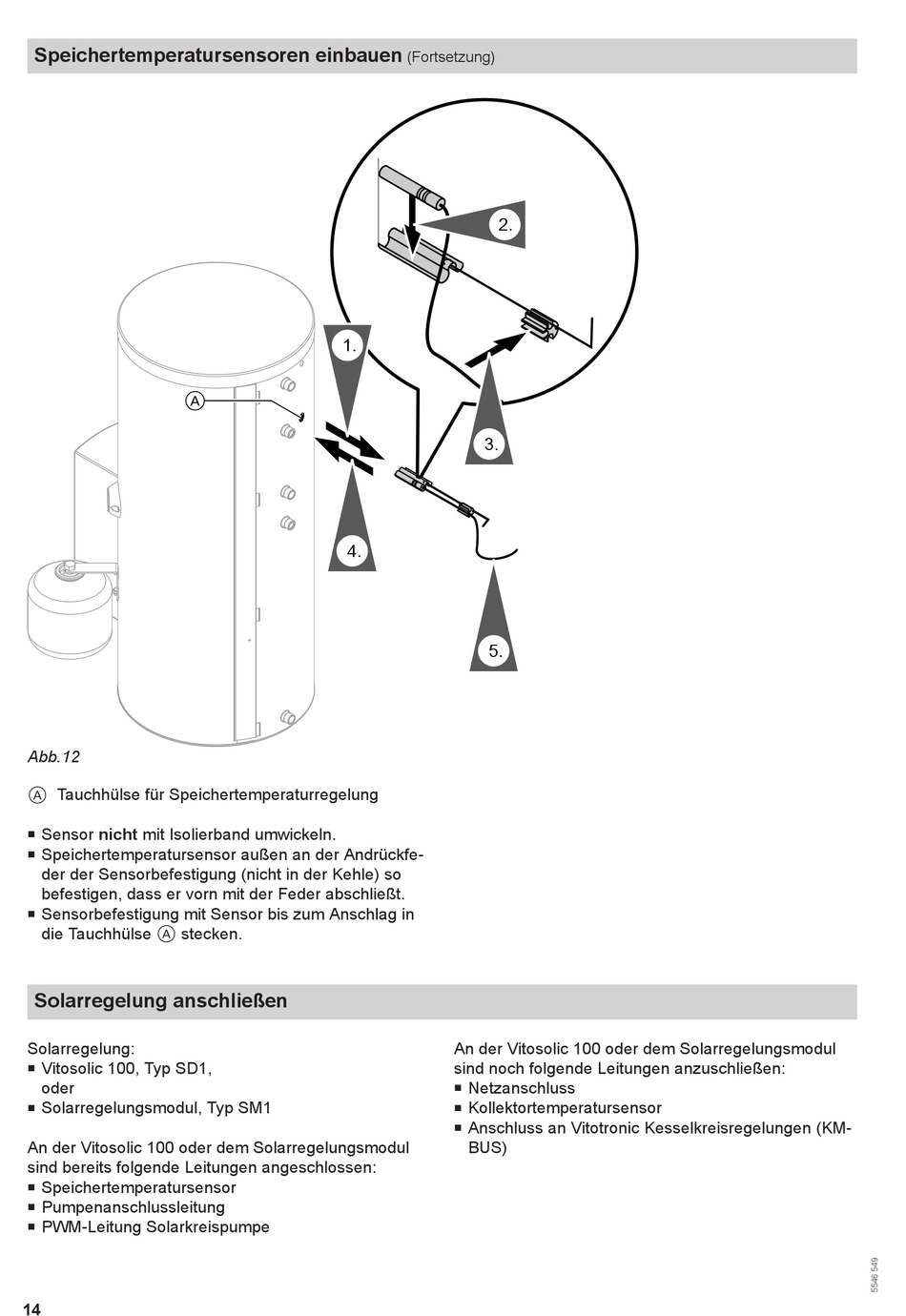

Abb.12
Tauchhülse für Speichertemperaturregelung
A
■ Sensor nicht mit Isolierband umwickeln.
■ Speichertemperatursensor außen an der Andrückfe-
der der Sensorbefestigung (nicht in der Kehle) so
befestigen, dass er vorn mit der Feder abschließt.
Sensorbefestigung mit Sensor bis zum Anschlag in
■
die Tauchhülse stecken.
A
Solarregelung anschließen
Solarregelung:
Vitosolic 100, Typ SD1,
■
oder
■ Solarregelungsmodul, Typ SM1
An der Vitosolic 100 oder dem Solarregelungsmodul
sind bereits folgende Leitungen angeschlossen:
■ Speichertemperatursensor
■ Pumpenanschlussleitung
■ PWM-Leitung Solarkreispumpe
14
(Fortsetzung)
2.
1.
3.
4.
5.
An der Vitosolic 100 oder dem Solarregelungsmodul
sind noch folgende Leitungen anzuschließen:
■ Netzanschluss
■ Kollektortemperatursensor
■ Anschluss an Vitotronic Kesselkreisregelungen (KM-
BUS)
