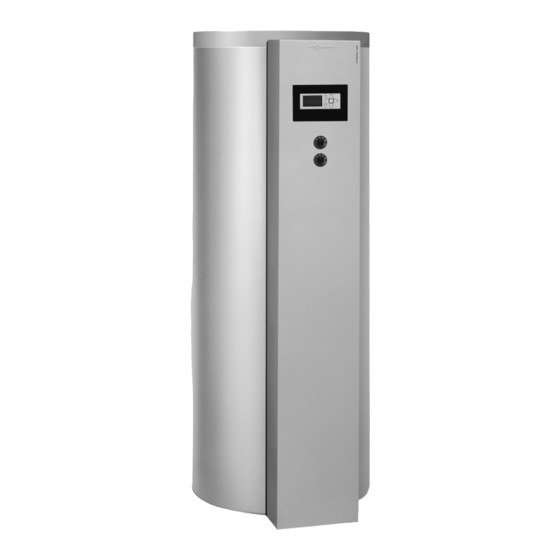

Viessmann Vitocell 100-U Typ CVUB Serviceanleitung
Bivalenter speicher-wassererwärmer mit solar-set
Vorschau ausblenden
Andere Handbücher für Vitocell 100-U Typ CVUB:
- Planungsanleitung (56 Seiten) ,
- Montageanleitung (24 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann Vitocell 100-U Typ CVUB
Inhaltszusammenfassung für Viessmann Vitocell 100-U Typ CVUB
- Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitocell 100-U Typ CVUB Bivalenter Speicher-Wassererwärmer mit Solar-Set Vitocell 100-W Typ CVUB/CVUB-A Bivalenter Speicher-Wassererwärmer mit Solar-Set VITOCELL 100-U VITOCELL 100-W Bitte aufbewahren! 5835270 DE 2/2019...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Personenschäden. Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden. -
Seite 3: Sicherheitshinweise
Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicher- heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Ori- ginalteile ersetzt werden. Zusatzkomponenten, Ersatz- und Verschleißteile Achtung Ersatz- und Verschleißteile, die nicht mit der Anlage geprüft wurden, können die Funktion beeinträchtigen. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Information Symbole ....................Bestimmungsgemäße Verwendung ............Inspektion und Wartung ................. Ersatzteillisten ..................Grundlagen zur Bedienung Stellung der Kugelhähne ............... Heizwasservorlauf solar (HVs) entlüften ..........Volumenstrom einstellen ................ Spülen und Befüllen ................Sicherheitstemperaturbegrenzer (STB) ..........Erstinbetriebnahme, Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung ....Inspektion, Wartung Protokolle ........................ -
Seite 5: Bestimmungsgemäße Verwendung
Information Symbole Die Arbeitsabläufe für die Erstinbetriebnahme, Inspek- Symbol Bedeutung tion und Wartung sind im Abschnitt „Erstinbetrieb- Verweis auf anderes Dokument mit weiter- nahme, Inspektion und Wartung“ zusammengefasst führenden Informationen und folgendermaßen gekennzeichnet: Arbeitsschritt in Abbildungen: Symbol Bedeutung Die Nummerierung entspricht der Reihen- Bei der Erstinbetriebnahme erforderliche folge des Arbeitsablaufs. -
Seite 6: Ersatzteillisten
Wir empfehlen zusätzlich eine jährliche Funktionsprü- nahme und danach bei Bedarf durchzuführen. fung der Magnesium-Schutzanode. Die Funktionsprü- fung kann ohne Betriebsunterbrechung erfolgen, indem mit einem Anoden-Prüfgerät der Schutzstrom gemessen wird. Ersatzteillisten Informationen zu Ersatzteilen finden Sie in der Viessmann Ersatzteil-App. -
Seite 7: Stellung Der Kugelhähne
Grundlagen zur Bedienung Stellung der Kugelhähne Je 1 Kugelhahn im Heizwasservorlauf solar und im Serviceanleitung Vitosol Heizwasserrücklauf solar innerhalb des Solar-Sets: ■ Längs zur Rohrleitung: – offen ■ Quer zur Rohrleitung: geschlossen – Schrägstellung 45° zur Rohrleitung ■ Rückschlagklappe offen –... -
Seite 8: Erstinbetriebnahme, Inspektion, Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Speicher-Wassererwärmer füllen..................• • 2. Anlage außer Betrieb nehmen • • 3. Sicherheitsventile auf Funktion prüfen •... -
Seite 9: Speicher-Wassererwärmer Füllen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer füllen 1. Speicher-Wassererwärmer trinkwasserseitig füllen. 2. Heiz- und trinkwasserseitige Verschraubungen auf Dichtheit prüfen, falls erforderlich, nachziehen. Hinweis Wenn der Speicher-Wassererwärmer unter Druck 3. Sicherheitsventile nach den Angaben des Herstel- steht, Flanschdeckel mit einem Anzugsdrehmo- lers auf Funktion prüfen. ment von 25 Nm nachziehen. -
Seite 10: Magnesium-Schutzanode Prüfen Und Austauschen (Falls Erforderlich)
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer innen reinigen 4. Lose anhaftende Ablagerungen mit einem Hoch- druckreiniger entfernen. Achtung Spitze und scharfkantige Reinigungsgeräte führen zu Schäden an der Speicherinnen- wand. Zur Innenreinigung nur Reinigungsgeräte aus Kunststoff benutzen. 5. Fest anhaftende Beläge, die nicht mit dem Hoch- druckreiniger zu beseitigen sind, mit einem chemi- schen Reinigungsmittel entfernen. -
Seite 11: Wasserseitige Anschlüsse Auf Dichtheit Prüfen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer wieder in Betrieb nehmen Abb. 5 1. Speicher-Wassererwärmer wieder an das Rohrlei- 5. Speicher-Wassererwärmer trinkwasserseitig füllen. tungssystem anschließen. Flanschdeckel mit einem Anzugsdrehmoment von 25 Nm nachziehen. 2. Neue Dichtung am Flanschdeckel einlegen. 6. Oberen Thermometerfühler anbauen. 3. -
Seite 12: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service Durch: Erstinbetriebnahme Wartung/Service Wartung/Service Durch: Erstinbetriebnahme Wartung/Service Wartung/Service Durch: Erstinbetriebnahme Wartung/Service Wartung/Service Durch: Erstinbetriebnahme Wartung/Service Wartung/Service Durch:... -
Seite 13: Technische Daten
Technische Daten Technische Daten Maße und Gewichte Vitocell 100-U/W CVUB CVUB-A Speicherinhalt DIN-Register-Nr. 9W266-13MC/E Bereitschaftswärmeaufwand kWh/24 h 1,52 1,15 nach DIN EN 12897:2006 Volumen-Bereitschaftsteil V Volumen-Solarteil V Abmessungen (mit Wärmedämmung) Länge ( Gesamtbreite Höhe 1735 Kippmaß 1830 Gewicht komplett mit Wärmedämmung Betriebsgesamtgewicht Anschlüsse (Außengewinde) Heizwasservor- und -rücklauf... - Seite 14 Technische Daten Technische Daten (Fortsetzung) Pumpenkennlinie Hocheffizienz-Umwälzpumpe Fördermenge in m³/h 16,7 33,2 Fördermenge in l/min Abb. 6 Widerstandskennlinie Max. Förderhöhe Hinweis Die Widerstandskennlinie bezieht sich auf alle Komponenten des Solar-Sets: ■ Entlüfter ■ Kugelhähne (HVs und HRs) ■ Durchflussmesser Rohrleitungen ■...
-
Seite 15: Endgültige Außerbetriebnahme Und Entsorgung
Entsorgung Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- DE: Wir empfehlen, das von Viessmann organisierte ten und Betriebsstoffe der Anlage gehören nicht in den Entsorgungssystem zu nutzen. Betriebsstoffe Hausmüll. (z. B. Wärmeträgermedien) können über die kom- Zur Außerbetriebnahme die Anlage spannungsfrei munale Sammelstelle entsorgt werden. - Seite 16 Konformitätserklärung Konformitätserklärung Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt in Konstruktion und Betriebs- verhalten den europäischen Richtlinien und den ergänzenden nationalen Anforderungen entspricht. Die vollständige Konformitätserklärung ist mit Hilfe der Herstell-Nr.
- Seite 17 Stichwortverzeichnis Stichwortverzeichnis Anodenschutzstrom prüfen.......... 9 Sicherheitstemperaturbegrenzer (STB) – Auslösetemperatur einstellen........7 – Entriegeln..............7 Heizwasservorlauf-Solar entlüften....... 7 Spülen und Befüllen............. 7 Stellung der Kugelhähne..........7 Inspektion und Wartung..........6 Technische Angaben (Hocheffizienz-Umwälzpumpe einschließlich Solar-Set)..........13 Magnesium-Schutzanode.......... 10 Maße und Gewichte........... 13 Volumenstrom solarseitig einstellen......7 Reinigung innen............
