3 Overzicht
3.2

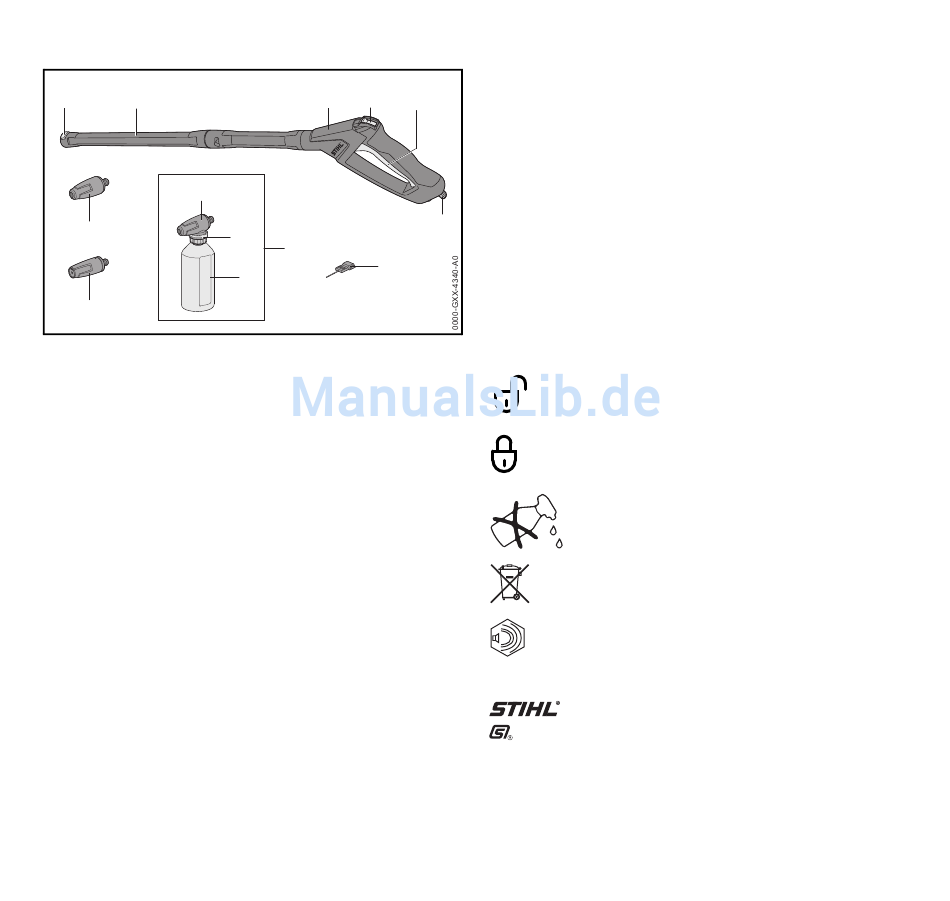

Spuitinrichting

1 2
11
13
12
1 Vergrendeling
De vergrendeling houdt de sproeier in de spuitlans.
2 Spuitlans
De spuitlans verbindt het spuitpistool met de sproeier.
3 Spuitpistool
Het spuitpistool dient voor het vasthouden en hanteren
van de spuitinrichting.
4 Arrêteerhendel
De arrêteerhendel deblokkeert de hendel.
5 Hendel
De hendel opent en sluit de klep in het spuitpistool. De
hendel start en stopt de waterstraal.
6 Blokkeerhendel
De blokkeerhendel borgt de nippel in het spuitpistool.
7 Reinigingsnaald
De reinigingsnaald dient voor het reinigen van de
sproeiers.
8 Sproeiset
De sproeiset dient voor het reinigen met
reinigingsmiddelen.
9 Flacon
De flacon bevat het reinigingsmiddel.
0458-624-7621-A
3 4 5
10
8
7
9
10 Verstelring
De verstelring doseert het reinigingsmiddel.
11 Spuitsproeier
De spuitsproeier mengt het water met het
reinigingsmiddel.
12 Vlakstraalsproeier
De vlakstraalsproeier genereert een vlakke waterstraal.
13 Rotorsproeier
6
De rotorsproeier genereert een harde, roterende
waterstraal.
3.3

Pictogrammen

De pictogrammen kunnen aanwezig zijn op de
hogedrukreiniger, de spuitinrichting en de sproeiset en
hebben de volgende betekenis:
De arrêteerhendel geeft in deze stand de hendel vrij.
De arrêteerhendel blokkeert in deze stand de hendel.
Sproeiset voor het transport aftappen of zo
borgen dat deze niet kan kantelen en niet kan
verschuiven.
Het product niet met het huisvuil afvoeren.
Gegarandeerd geluidvermogensniveau volgens
L
de richtlijn 2000/14/EG in dB(A) om de
WA
geluidsemissie van producten vergelijkbaar te
maken.
Deze symbolen kenmerken de originele
STIHL onderdelen en het originele
STIHL toebehoren.
