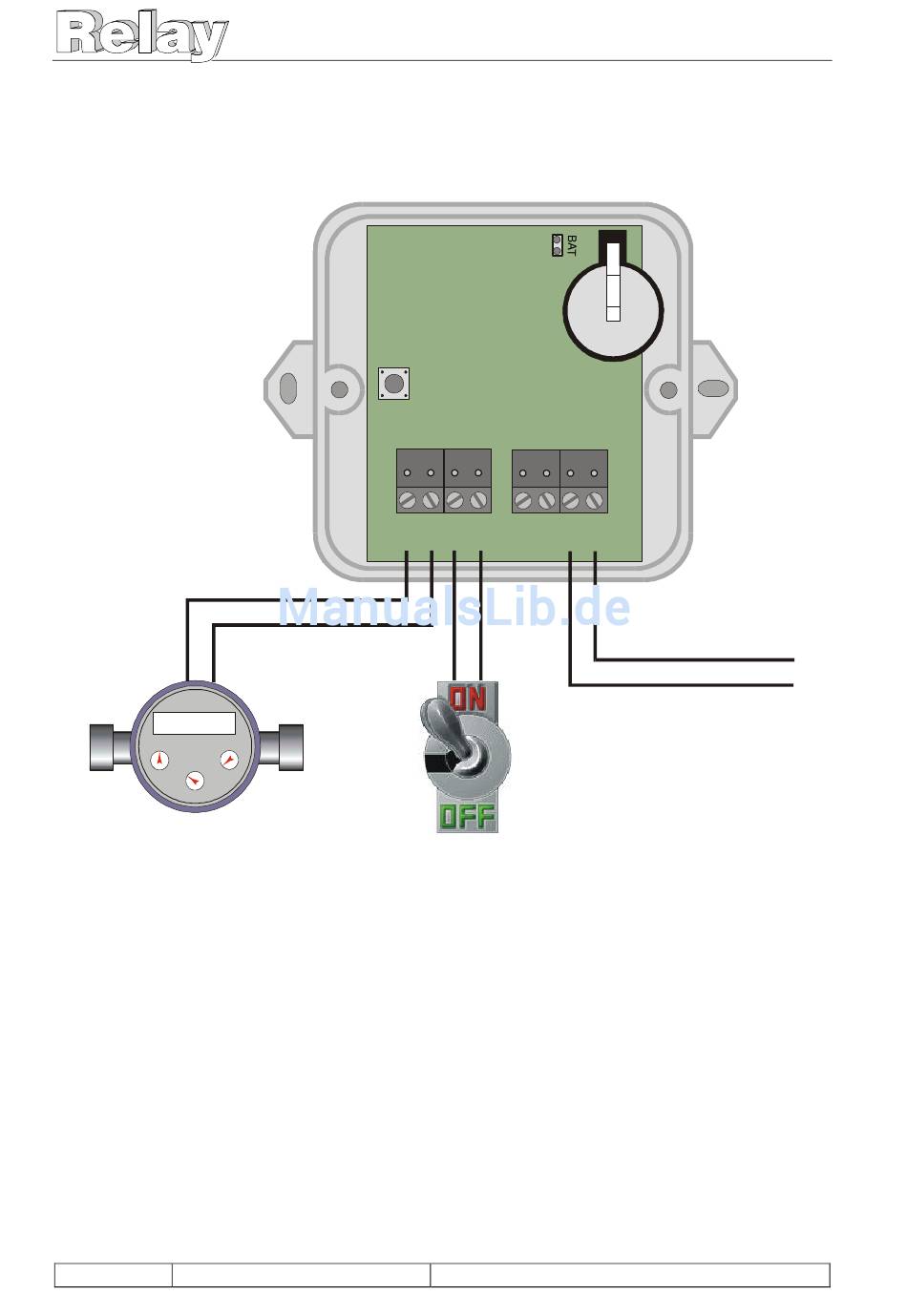

Die folgendende Graphik stellt das Anschlußschema im Tarifmodus mit einem Zähler
als Pulsgeber und einem potentialfreien Tarifsignalgeber dar:
+
CR2032
unprotect
- + - - -
+ +
+
Port1 Port2 M-Bus M-Bus
001234,3
M-Bus
3
m
Die Anforderungen an die Pulsgeber und Tarifsignalgeber entnehmen Sie bitte den
technischen Daten. Es kann maximal eine Pulsfrequenz von 14Hz gezählt werden.
• Liegt die Pulsfrequenz über 14 Hz, können Fehlzählungen auftreten.
