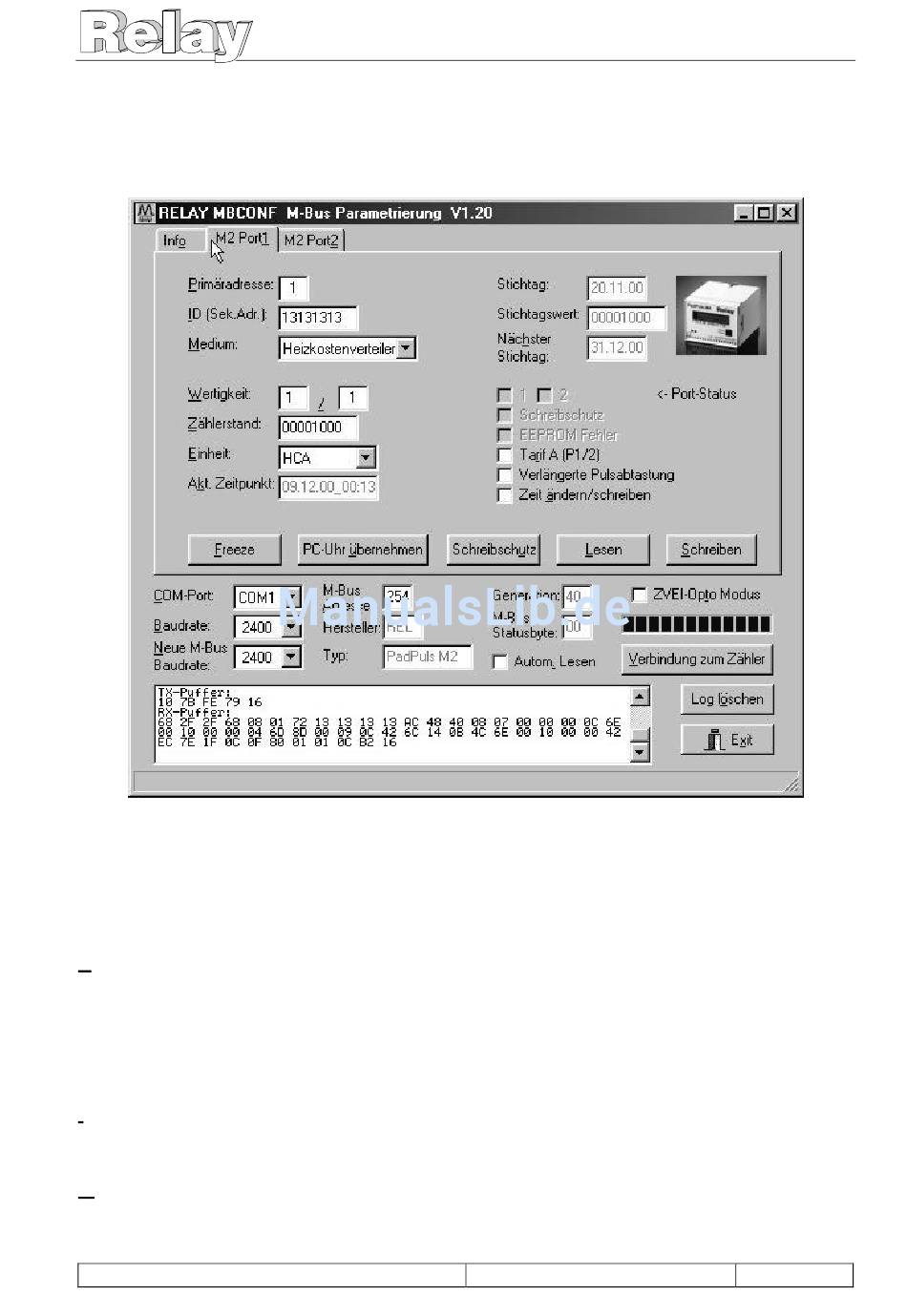

3.3 Karteikarten M2 Port1 und M2 Port2
Diese Karteikarte zeigt die aktuellen Einstellungen und Werte des jeweiligen Pulsein-
ganges des PadPuls M2 (im Beispiel: Port 1). Über die folgenden Eingabefelder und
Knöpfe können die Parameter des Pulsadapters verändert werden:
Primäradresse
ID (Sek.Adr.)
Medium
PadPuls M2 Bedienungsanleitung
GmbH, Stettiner Str. 38, D-33106 Paderborn
ist die M-Bus Adresse des angewählten Ports. Bei Neuvergabe der
Primäradresse kann in dieses Feld ein Wert zwischen 0 und 250
eingetragen werden. Erst durch Betätigen des Knopfes „Schreiben"
werden dem M-Bus Modul die Primäradresse und weitere verän-
derbare Einstellungen dieser Karteikarte mitgeteilt.
ist die 8-stellige M-Bus ID, die auch zur Sekundäradressierung des
Ports benutzt wird.
beschreibt das zu messende Medium des ausgewählten Pulsadap-
ters. Beispiel: Öl, Wasser, Wärme, El
03.09.01, Version 1.2
11
