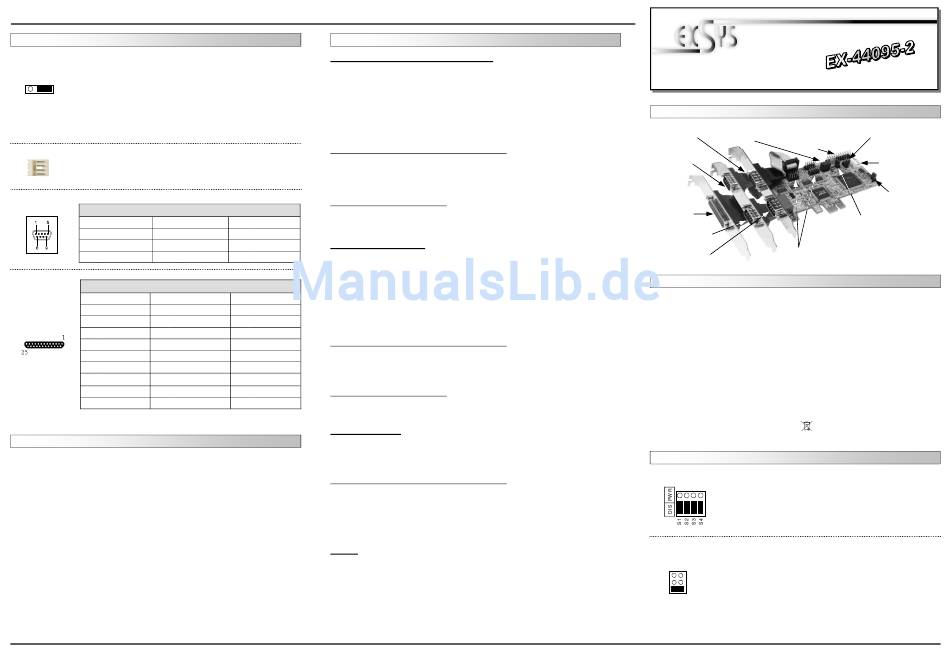

EX
EX-
EX
-
-
44095
44095-
44095
-
-
2
2
2
JUMPER EINSTELLUNG & ANSCHLÜSSE
JP6:
Mit dem Jumper JP6 können Sie zwischen zwei Clock Geschwindigkeiten
wählen, die auschlaggebend für Kompatibilität oder höhere Baudraten sind.
LOW
=
Der Quarz ist auf 1.8432Mhz eingestellt für eine maximale
Baudrate von 115.2KBaud.
Diese Einstellung ist für die meisten Anwendungen optimal.
HI
LOW
HI
=
Der Quarz ist auf 14.7456Mhz eingestellt für die maximale
Baudrate von 921.6KBaud. (Werkseinstellung)
Bemerkung: Bei der Einstellung HI müssen Sie im Gerätemanager die
COM Port Einstellungen den Wert des Quarz automatisch suchen und
einstellen!
J7:
1 +5V
Für X5V oder X12V Einstellung (JP3) muss J7 mit dem PC-Netzteil
2 GND
3 GND
verbunden werden! Sonst wird die Karte nicht mit Strom versorgt.
4 +12V
DB9M:
Seriell 9 Pin D-SUB Stecker
Pin
Signal
Pin
1
CDC
4
2
RXD
5
GROUND
3
TXD
6
DB 25F:
Parallel 25 Pin Buchse
Pin
Signal
Pin
1
STROBE
10
ACKNOWLEDGE
2
DATA 0
11
3
DATA 1
12
PAPER EMPTY
4
DATA 2
13
SELECT
5
DATA 3
14
AUTO FEED
6
DATA 4
15
ERROR
7
DATA 5
16
8
DATA 6
17
SELECT INPUT
9
DATA 7
18
GROUND
HARDWARE INSTALLATION
Wenn Sie die Karte installieren, beachten Sie bitte die folgenden Hinweise. Da es große Unter-
schiede zwischen PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau geben.
Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen Sie
bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3.
Suchen Sie einen freien Steckplatz und entfernen Sie das Slot Blech, stecken Sie die Karte
vorsichtig in den ausgewählten Steckplatz ein. Stellen Sie sicher das es sich um den richti-
gen Steckplatz handelt! (siehe Kompatibilität unter technische Daten)
4.
Beachten Sie das die Karte korrekt eingesteckt wird und das kein Kurzschluss entsteht.
Wenden Sie bitte keine Gewalt an um die Karte einzustecken!
5.
Danach befestigen Sie die Karte bitte mit einer Schraube am Gehäuse.
6.
Jetzt können Sie das Computergehäuse mit den Schrauben wieder schließen.
2
Deutsch
Deutsch
Deutsch
EX
EX-
EX
-
-
44095
44095
44095-
TREIBER INSTALLATION
Windows 9x/ ME/ 2000/ XP/ Vista/ 7/ 8
Windows erkennt beim Start einen neuen "PCI Controller" und öffnet automatisch den
Windows Hardwareassistenten. Wählen Sie die manuelle Installation aus und legen Sie
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:). Geben Sie nun den Pfad
"D:\IO\OXFORD\" und dann das Verzeichnis Ihres Betriebssystems in das jeweilige Feld
für die Quelle/Pfad ein und klicken Sie auf >weiter<. Windows sucht nun nach den Trei-
bern in dem angegebenen Verzeichnis. Folgen Sie den Anweisungen des Hardwareassis-
tenten und beenden Sie die Installation. Sollte Windows noch weitere neue Hardware
erkennen wiederholen Sie die oben angegebenen Schritte. Wichtig! Starten Sie Ihren PC
in jedem Fall nach der Installation neu.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER
Klicken Sie auf Start<>Ausführen< geben Sie "compmgmt.msc" ein und klicken Sie auf
>OK<. Wählen Sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse (COM und
LPT)" einen oder mehrere neue „PCI Port" z.B. (Com3) sehen. Wenn Sie diese oder ähnli-
che Einträge sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER
Hier können Sie die Ports ändern, klicken Sie z.B. auf >COM3< >Anschlusseinstellung< und
>Erweitert<. Sie können dann zwischen COM3 und COM256 wählen!
Signal
Pin
Signal
DTR
7
RTS
Windows Server 200x
8
CTS
Windows erkennt beim Start einen neuen "PCI Controller" und öffnet automatisch den Win-
DSR
9
RI
dows Hardwareassistenten. Wählen Sie die manuelle Installation aus und legen Sie die Treiber
CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:). Geben Sie nun den Pfad "D:\IO\OXFORD\"
und dann das Verzeichnis ihres Betriebssystems für Server 2000: "2000", für Server 2003
"XP32" oder "XP64", für Server 2008 „Vista32" oder „Vista64" und für Server 2008 R2
„Win7_8_32bit" oder „Win7_8_64bit" in das jeweilige Feld für die Quelle/Pfad ein und klicken
Signal
Pin
Signal
Sie auf >Weiter<. Windows sucht nun nach den Treibern in dem angegebenen Verzeichnis.
19
GROUND
Folgen Sie den Anweisungen des Hardwareassistenten und beenden Sie die Installation.
Sollte Windows noch weitere neue Hardware erkennen wiederholen Sie die oben angegebe-
BUSY
20
GROUND
nen Schritte. Wichtig! Starten Sie Ihren PC in jedem Fall nach der Installation neu.
21
GROUND
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER
22
GROUND
Klicken Sie auf Start<>Ausführen< geben Sie "compmgmt.msc" ein und klicken Sie auf
23
GROUND
>OK<. Wählen Sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse (COM und
24
GROUND
LPT)" einen oder mehrere neue „PCI Port" z.B. (Com3) sehen. Wenn Sie diese oder ähnli-
che Einträge sehen, ist die Karte korrekt installiert.
INIT
25
GROUND
ÄNDERN DER PORT NUMMER
Hier können Sie die Ports ändern, klicken Sie z.B. auf >COM3< >Anschlusseinstellung< und
>Erweitert<. Sie können dann zwischen COM3 und COM256 wählen!
Windows NT 4.0
Starten Sie Windows NT 4.0 und legen Sie die Treiber CD in Ihr CD-ROM Laufwerk (z.B.
Laufwerk D:) und klicken Sie auf >Start< >Ausführen< und geben Sie „D:\IO\OXFORD\NT4
\Install_Serial.exe" ein. Windows NT 4.0 startet das Setup Programm und installiert den
Treiber. Wichtig! Starten Sie Windows NT jetzt neu.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER
Klicken Sie auf >Start<>Programme<>Verwaltung(Allgemein)<>Windows NT-Diagnose<
danach klicken Sie auf >Ressourcen<>IRQ<. Hier werden Sie einen Eintrag z.B. „09
0
PCI" für die Karte finden. Klicken Sie jetzt auf >I/O-Port<. Hier müssten Sie vier Einträge:
z.B. „D400-D407 oxser
oxser 0 PCI" finden. Die I/O Adressen können sich aber je nach System Konfiguration und
Karte ändern. Sollten Sie diese oder ähnliche Einträge sehen, ist die Karte korrekt installiert.
LINUX
Es gibt für diese Karte keine Linux Treiber, sie wird allerdings unter den meisten Linux Versio-
nen unterstützt. Da sich die einzelnen Distributionen und Kernelversionen sehr voneinander
unterscheiden, können wir Ihnen leider keine Installationsanweisung zur Verfügung stellen.
Bitte halten Sie sich an die Installationsanweisung für Standard I/O Ports Ihrer Linux Version.
In einigen Versionen wird die Karte automatisch beim Start installiert.
-
-
2
2
2
0
PCI" oder „D800-D802 oxser
0
PCI" und „DC00-DC1F
3
Deutsch
Deutsch
Deutsch
User Manual
User Manual
Vers. 1.2 / 13.06.14
LAYOUT
S2: 9 pin male
JP2: Power to
serial
9 Pin On/Off
connector
S4: 9 pin male
serial
connector
P1: 25 Pin
parallel
connector
S3: 9 pin male
serial connector
S1: 9 pin male
serial connector
DESCRIPTION & TECNICAL INFORMATION
The EX-44095-2 is a plug & play high-speed serial RS-232 expansion card for the PCI Express
Bus. The EX-44095-2 provides four 9 pin high speed RS-232 serial ports and one parallel
Centronics EPP/ECP port. It uses data transfer rates up to 921Kbaud/s. The EX-44095-2
design utilizes the 16C95x UART with 128byte buffer, which incorporates the latest in high
speed interface technology. In combination with the fast PCI-Express bus it provides a secure
and very high data transfer on each single port. It supports all PCI-Express slots x1 to x16. It is
not possible to change the address or IRQ settings manually, they will be obtained automati-
cally by the system BIOS and operating system. With the jumper JP6 you can change to the
fast 14.7456 MHz quartz. Please note if you use the high quartz, your peripheral device must
support it. Besides you have to set the different baud rate and divisor manually in the device
manager.
Compatibility:
PCI-Express x1 to x16
Operating system:
WIN 9.x/ ME/ 2000/ NT4.0/ XP/ Vista/ 7/ 8/ Server 200x/ (Linux by OS)
Connections:
4x 9 pin serial male connector, 1x 25 pin parallel connector
Extent of delivery:
EX-44095-2, Driver CD, Manual, 2x 9 pin Cable, 1x 25 pin Cable
Certificates:
CE CE CE CE / FCC / RoHS / WEEE
JUMPER SETTING & CONNECTORS
JP2:
DIS
= The pin 9 is connected with the RI (Ring Indicator)
PWR
= The pin 9 is connected with 5V or 12V power.
oxser
The power source is controlled by jumper JP3. But this should not be
adjusted for standard applications.
JP3:
Only if JP2 is set to PWR! The pin 9 from the serial port connector will
be supplied with DC5V or DC12V. There are 3 sources depends on the
jumper position of JP3.
AUX5V
AUX12V
AUX 5V = 5Volt from PC Power Supply
PCI12V
AUX 12V = 12Volt from PC Power Supply
PCI 12V = 12Volt from Mainboard (Factory Setting)
J12: Internal
JP3: External Power
Parallel Port
select to Power
for 25 Pin Cable
Supply or PCI-
Express Bus
J7:
Aux. Power
Connector
JP6: Select
Baudrate
JP5: UART Mode Selector
(Factory use only)
J1-J4: Internal serial
header
DE97424562 / WHQL
signal as standard RS-232 definition. (Factory Setting)
4
