14. Frequenzmessung, Tastverhältnisanzeige

Frequenzmessung

1. Wählen Sie mit dem Drehschalter „Hz" an. Im Display erscheint „Hz".

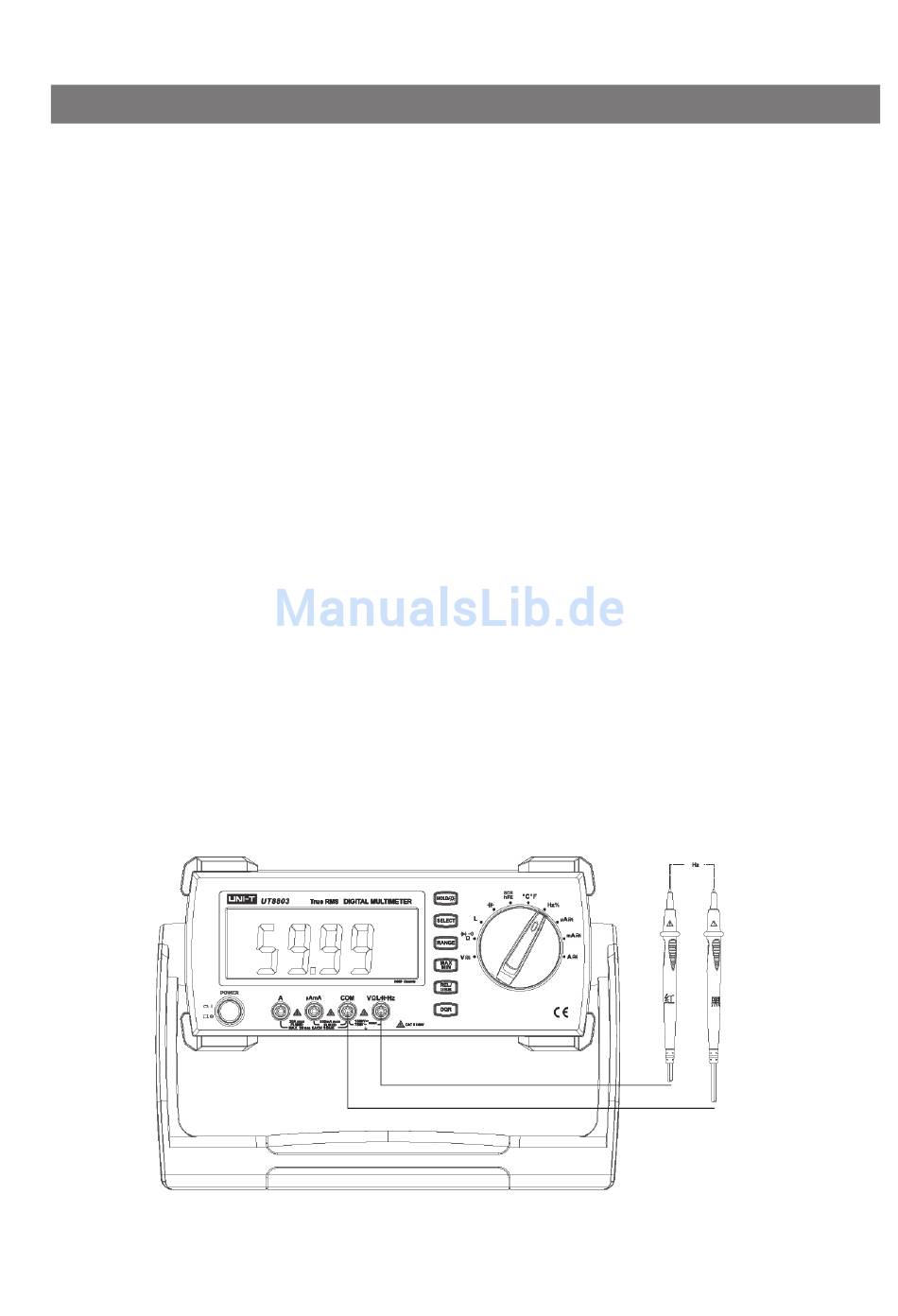

2. Stecken Sie den Stecker der roten Messleitung in die Messbuchse VHzΩmV
und den der schwarzen Messleitung in die Messbuchse COM.
3. Verbinden Sie die Messleitungen mit dem Messobjekt.
4. Der erforderliche Signalpegel ist frequenzabhängig:
bis 600 kHz: ≥ 1,5 mV
ab 600 kHz: ≥ 2,5 mV
Tastverhältnis
1. Wählen Sie mit dem Drehschalter „Hz" an. Im Display erscheint „Hz".
2. Wählen Sie mit der Taste „SELECT" die Tastverhältnisanzeige (Anzeige „%")
an.
2. Stecken Sie den Stecker der roten Messleitung in die Messbuchse VHzΩmV
und den der schwarzen Messleitung in die Messbuchse COM.
3. Verbinden Sie die Messleitungen mit dem Messobjekt.
4. Beachten Sie die Bedingungen für die Tastverhältnisanzeige:
Signal: Rechteck, max. 10 kHz, 2 V
bis 1 kHz: Tastverhältnisanzeige von 5 bis 95 %
ab 1 kHz: Tastverhältnisanzeige von 30 bis 70 %
, max. 30 V
RMS RMS
, max 30 V
RMS RMS
SS
bis 30 V
SS
21
