Anzeigen, Bedienelemente, Anschlüsse - UNI-T TrueRMS UT 8803 Bedienungsanleitung

3. Anzeigen, Bedienelemente, Anschlüsse

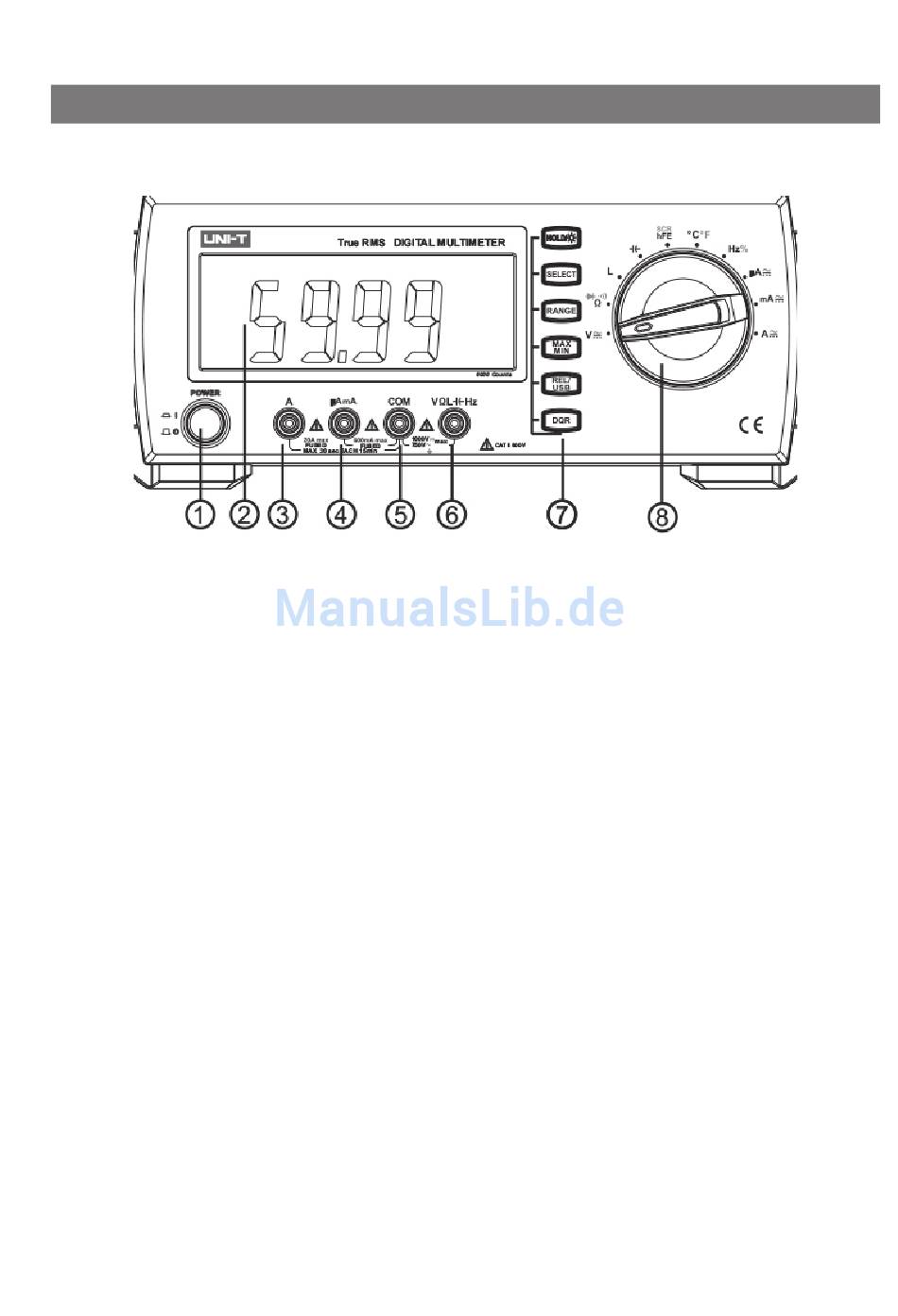

Frontseite
1. Netzschalter
2. Display
3. 20A-Buchse
Plus-Anschluss für Strommessungen bis zu 20 A.
4. µA-/mA-Buchse
Plus-Anschluss für Strommessungen bis zu 600 mA.
5. COM-Buchse
Massebezugspunkt für alle Messarten. Hier wird die Messleitung zum
Massepunkt des Messobjekts angeschlossen.
6. Hz-/Ω-/mV-Buchse
Plus-Anschluss für alle Messarten außer Strommessung.
7. Funktionstasten
7.1 SELECT – Wahltaste
Auswahl von weiteren Funktionen in den einzelnen Messarten. Anzeige der
Auswahl im Display.
7
