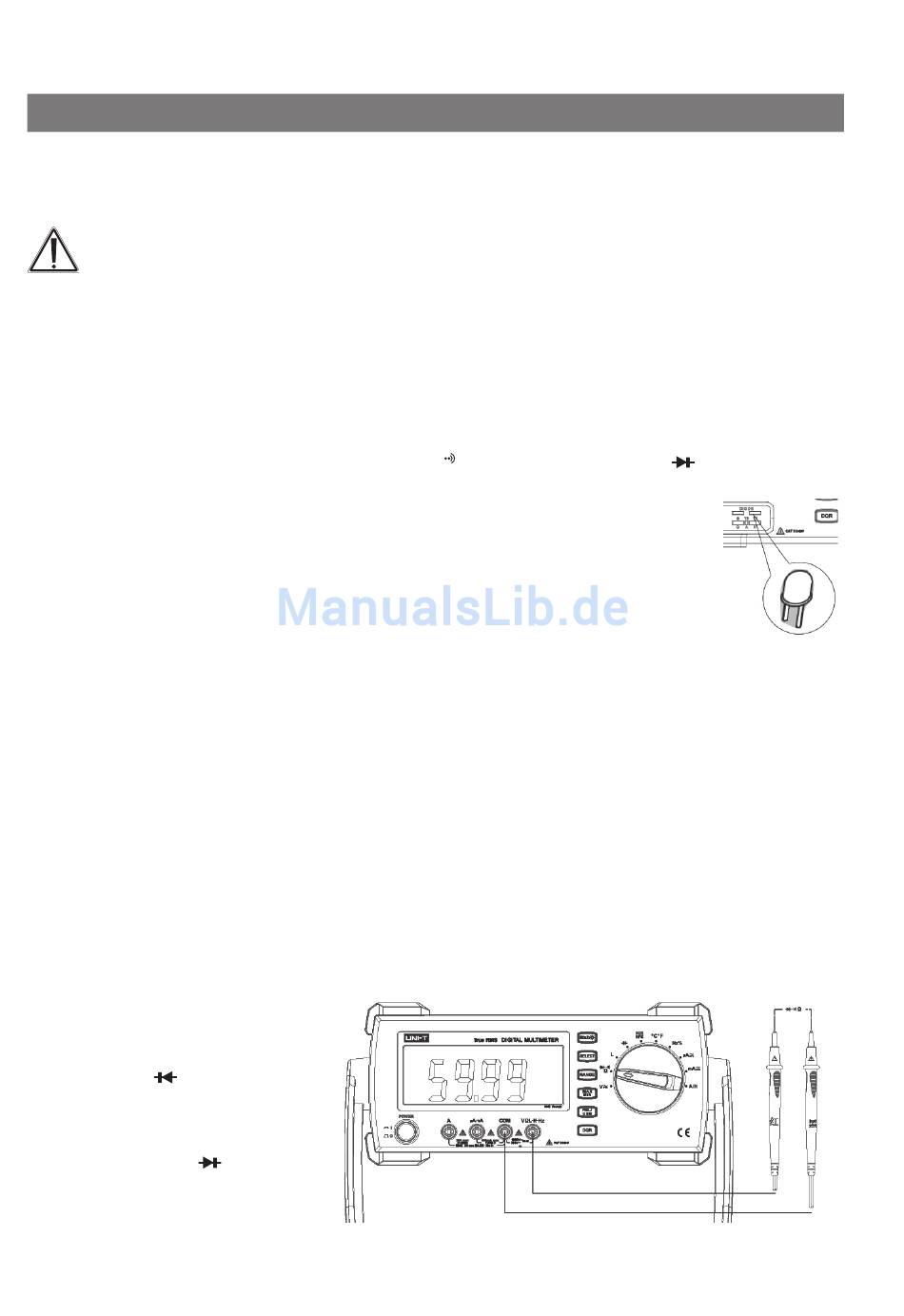

11. Diodentest

Diese Funktion ermöglicht den Test von Halbleiterstrecken auf Durchgang und
Sperrfunktion.
Achtung
- Vor der Messung von Widerständen, Kontinuität (Durchgang), Dioden oder
Kapazität den Strom des Stromkreises abschalten und alle Kondensatoren
entladen.
1. Wählen Sie mit dem Drehschalter die Schalterstellung „Ω" an.
2. Mit der Taste „SELECT" können Sie zwischen Widerstandsmessung (Grund-
anzeige, MΩ), Durchgangsprüfung (
Wählen Sie Diodentest an.
3. Stecken Sie den Stecker der roten Messleitung in die Mess-
buchse VHzΩmV und den der schwarzen Messleitung in die
Messbuchse COM. Alternativ ist der Testsockel nutzbar, siehe
rechts.
4. Verbinden Sie die Messleitungen mit dem Messobjekt, z. B. einer
Diode. Zeigt das Display dabei sofort Overload („OL") an, so tauschen Sie
die Anschlüsse der Messleitungen am Messobjekt.
5. Zeigt das Display nun einen Wert an, so ist das Bauelement in Ordnung, es wird die
Durchlassspannung (max. 2,7 V) des Bauelements angezeigt (bei GE-Dioden
ca. 0,2 V, bei SI-Dioden ca. 0,5 V).
6. Zeigt das Display trotz Messleitungstauschs Overload an, so ist die gemes-
sene Halbleiterstrecke unterbrochen.
7. Zeigt das Display in beiden Anschlussrichtungen, also auch nach dem Tausch
der Messleitungen, einen Spannungswert nahe null an, so ist die Halbleiter-
strecke kurzgeschlossen.
Die Polarität des Bauelements ist wie folgt feststellbar:
Wenn Sie z. B. die Diode
mit dem Messgerät ver-
bunden haben und das
Gerät zeigt
an, so liegt
die rote Messleitung an der
Anode des Bauelements.
Zeigt das Gerät
liegt die rote Messleitung
an der Katode an.
18
an, so
) oder Diodentest (
) umschalten.
