Inhaltszusammenfassung für UNI-T UT8802E

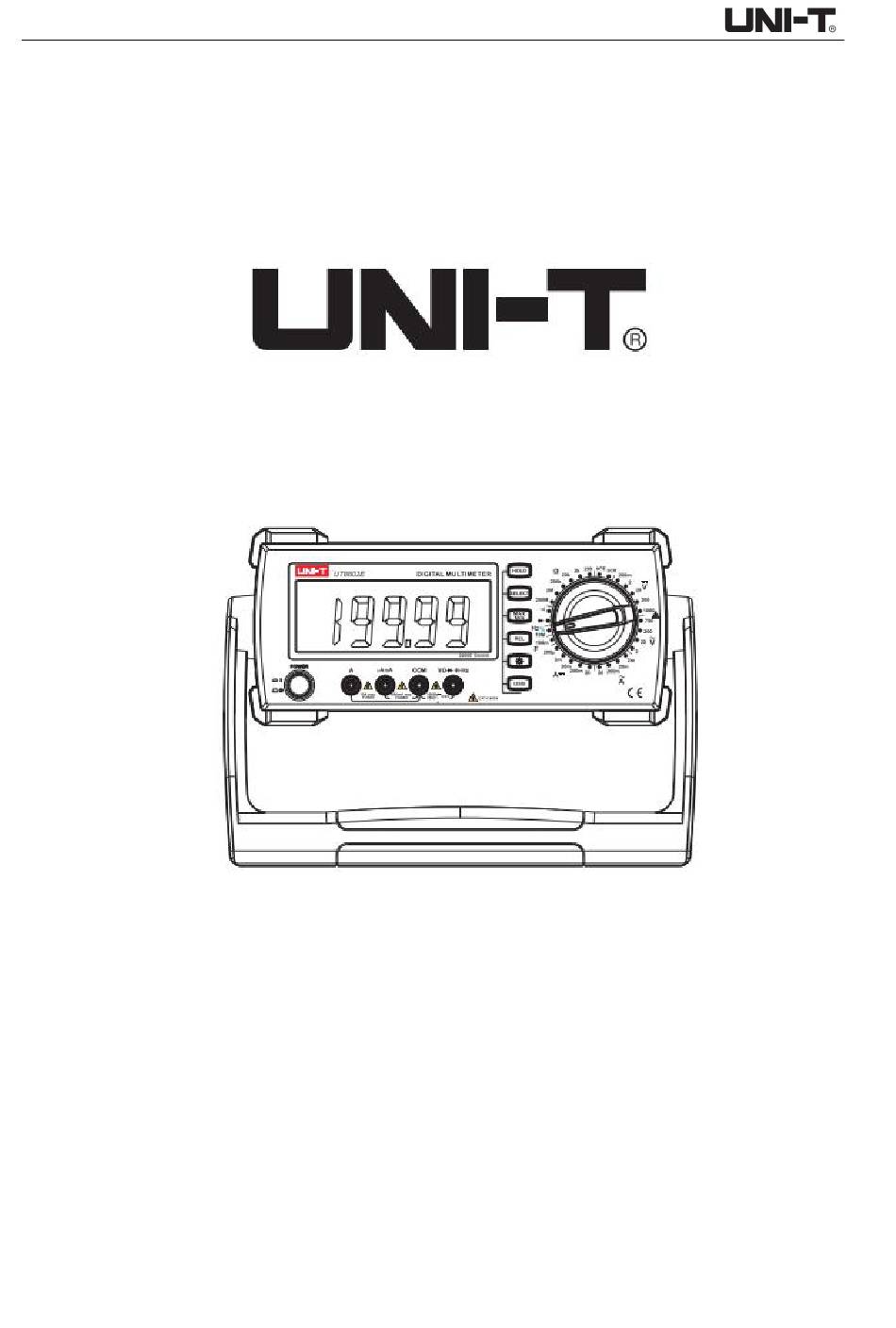

- Seite 1 UT8802E Handbuch UT8802E Benchtop-Digital Multimeter Benutzerhandbuch 1 / 22...
-
Seite 2: Übersicht
Warnung: Bei gemessener Spannung größer als 600V darf das Instrument nicht in CAT-II-, CAT-III- oder CAT-IV-Umgebungen eingesetzt werden. I. Übersicht UT8802E ist ein manueller Bereichs-, Tisch-Digitalmultimeter mit 19999 Anzeigezählern, großem LCD-Bildschirm mit Hintergrundbeleuchtung, vollem Skalenüberlastschutz und einem einzigartigen Design. Dieses Instrument kann verwendet werden, um Wechsel- und Gleichspannung, Wechsel- und Gleichstrom, Widerstand, Frequenz, Kapazität, Transistor, hFE, Diode (LED), SCR, Kontinuität usw. - Seite 3 UT8802E Handbuch Netzkabel Spezifikation： Name Beschreibung Bewertung Zulassungsnummer KABEL H05VVF 3X0,75mm2 300/500V 116006 STECKER XR-T002 16A 250VAC 40036455 STECKVERBINDER XR-W002 10A 250VAC 40040244 1.Vor der Verwendung des Instruments bitte prüfen, ob irgendwelche Teile beschädigt oder abnormales Verhalten aufweisen. Wenn ein abnormales Teil gefunden wird (wie z. B. freigelegte Testleitung, Gehäuse beschädigt, LCD gebrochen usw.), bitte die Verwendung des Instruments stoppen.
-
Seite 4: Symbole Auf Dem Lcd-Bildschirm
UT8802E Handbuch 6. Polarisationsanzeige: Auto 7. Überbereichssymbol: OL 8. Betriebstemperatur: 0 ~ 40 °C (32°F ~ 104 °F). 9. Lagertemperatur: -10 ~ 50 °C (14°F ~ 122°F). 10. Relative Luftfeuchtigkeit: 0 °C ~ 30 °C ≤ 75% RH, 30 °C ~ 40 °C ≤ 50% RH. -
Seite 5: Funktionsknöpfe & Terminal-Einführung
UT8802E Handbuch Hochspannungs-Test Negative Spannung 8. AC: Wechselspannungs-Test 9. DC: Gleichspannungs-Test Diode- und SCR-Polarität SCR/Tastverhältnis-Test Durchgangsprüfung Diode-Test Transistor-hFE-Test 13. Digitale Anzeige 14. Maßeinheit VI. Funktionsknöpfe & Terminal-Einführung 1. Terminalbereich: Bereich Eingangsterminal Funktion V <-----> COM DC-Spannungstest V <-----> COM AC-Spannungstest V <----->... - Seite 6 UT8802E Handbuch Funktionsknöpfe: 1.Ein-/Ausschalter 2.LCD-Display 3.Eingangsbuchse für 20 A Strom 4.Eingangsbuchse für µA- und mA-Strom 5.COM-Terminal 6.Eingangsbuchse für V, Ω , Diode, Kapazität, Frequenz 7.Funktionsknöpfe HOLD: Knopf zur Datenspeicherung SELECT: Knopf zur Funktionenauswahl MAX/MIN: MAX/MIN-Wert-Taste REL: Knopf zur relativen Wertmessung ...
-
Seite 7: Symbole Auf Dem Messgerät
UT8802E Handbuch Symbole auf dem Messgerät: Einschalten Ausschalten Gleichstrom Wechselstrom Erde-Terminal Vorsicht, Möglichkeit eines elektrischen Schocks Warnung oder Vorsicht, Um einen sicheren Betrieb und Service dieses Messgeräts zu gewährleisten, folgen Sie allen Warnungen und Anweisungen, die in diesem Handbuch detailliert beschrieben sind. -
Seite 8: Vii: Anweisungen Zur Messoperation
UT8802E Handbuch VII: Anweisungen zur Messoperation Abbildung 1 1.Messung der Gleichspannung (siehe Abbildung 1) 1. Stecken Sie den schwarzen Testanschluss in die COM-Buchse und den roten Testanschluss in die V-Buchse. 2. Schalten Sie den Funktionsknopf auf die Position "V" und verbinden Sie dann die Testanschlüsse mit der Stromversorgung (um die Leerlaufspannung zu messen) oder der Last (um den Spannungsabfall an der Last zu messen). -
Seite 9: Messung Der Wechselspannung (Siehe Abbildung 2)
UT8802E Handbuch Abbildung 2 2.Messung der Wechselspannung (siehe Abbildung 2) 1.Stecken Sie den schwarzen Prüfstecker in die COM-Buchse und den roten Prüfstecker in die V-Buchse. 2.Schalten Sie den Funktionsknopf in die Position "V". Verbinden Sie die Prüfleitungen mit der Stromversorgung (zur... -
Seite 10: Messung Von Wechsel- / Gleichstrom (Siehe Abbildung 3)
UT8802E Handbuch Abbildung 3 3. Messung von Wechsel- / Gleichstrom (siehe Abbildung 3) 1.Stecken Sie den schwarzen Prüfstecker in die COM-Buchse und den roten Prüfstecker in die "µA", "mA" oder "A"-Buchse. 2.Schalten Sie den Funktionsknopf in die Position "A-" oder "A~", dann schließen Sie das Instrument in Serie mit dem zu testenden Stromkreis an. -
Seite 11: Messung Des Widerstands (Siehe Abbildung 4)
UT8802E Handbuch Abbildung 4 4.Messung des Widerstands (siehe Abbildung 4) 1.Stecken Sie den schwarzen Prüfstecker in die COM-Buchse und den roten Prüfstecker in die O-Buchse. 2.Schalten Sie den Funktionsknopf in die O-Position und schließen Sie dann die Testleitungen an den zu messenden Widerstand an. -
Seite 12: Messung Der Kapazität (Siehe Abbildung 5)
UT8802E Handbuch Abbildung 5 5. Messung der Kapazität (siehe Abbildung 5) 1.Stecken Sie das schwarze Testkabel in die COM-Buchse und das rote Testkabel in die Buchse. 2.Schalten Sie den Funktionsknopf in die Position "F" und verbinden Sie dann die Testkabel mit dem zu messenden Kondensator. -
Seite 13: Messung Der Frequenz (Siehe Abbildung 6)
UT8802E Handbuch Abbildung 6 6. Messung der Frequenz (siehe Abbildung 6) 1.Stecken Sie das schwarze Testkabel in die COM-Buchse und das rote Testkabel in die "Hz" -Buchse. 2.Schalten Sie den Funktionsknopf in die Position "Hz" und verbinden Sie dann die Testkabel mit der zu testenden Signalquelle. -
Seite 14: Messung Der Kontinuität (Siehe Abbildung 7)
UT8802E Handbuch Abbildung 7 7. Messung der Kontinuität (siehe Abbildung 7) 1.Stecken Sie das schwarze Testkabel in die COM-Buchse und das rote Testkabel in die "Ω" -Buchse. 2.Schalten Sie den Funktionsknopf in die Position " " und verbinden Sie dann die Testkabel mit der zu testenden Schaltung. -
Seite 15: Messung Von Dioden (Siehe Abbildung 8, Abbildung 9)
UT8802E Handbuch Abbildung 8 8. Messung von Dioden (siehe Abbildung 8, Abbildung 9) Methode eins: 1.Stecken Sie die schwarze Prüfspitze in die COM-Buchse und die rote Prüfspitze in die " "-Buchse. 2.Schalten Sie den Funktionsknopf auf die Position " " und verbinden Sie dann die Prüfspitzen mit der zu testenden Diode. - Seite 16 UT8802E Handbuch Abbildung 9 Methode zwei: 1.Stecken Sie den Adapter UT-S03A an die entsprechende Stelle des Instruments (Abbildung 9). 2.Stecken Sie die zu testende Diode in den Adapter UT-S03A ein. Wenn das Symbol " " auf dem Bildschirm angezeigt wird, befindet sich das Positive rechts von der Buchse.
-
Seite 17: Messung Von Transistoren (Siehe Abbildung 10)
UT8802E Handbuch Abbildung 10 9.Messung von Transistoren (siehe Abbildung 10) 1.Setzen Sie den Adapter UT-S03A an der Stelle ein, an der er im Instrument benötigt wird. 2.Stellen Sie den Funktionsknopf auf die Position "SCR" ein. 3.Setzen Sie den zu testenden Transistor gemäß der Polarität am Adapter in den Adapter UT-S03A ein. - Seite 18 UT8802E Handbuch Abbildung 11 10.Messung von SCR (siehe Abbildung 11) 1.Stecken Sie den Adapter UT-S03A an der Stelle ein, an der er am Instrument geladen werden muss. 2.Schalten Sie den Funktionsknopf in die Position "SCR". 3.Stecken Sie den zu testenden SCR gemäß der auf dem Adapter angegebenen Polarität in den Adapter UT-S03A.
-
Seite 19: Technische Spezifikation
UT8802E Handbuch VIII. Technische Spezifikation Fehlergrenze: ±(% Anzeige + Ziffer), einjährige Garantiezeit Umgebungstemperatur: 18-28°C Umgebungsluftfeuchtigkeit: nicht mehr als 75% RH 1. Gleichspannung Funktion Bereich Auflösung Genauigkeit ±(% Anzeige + Ziffer) 200mV 100µV ±(0,1%+5) 100µV ±(0,1%+3) 200V 10mV 1000V 0,1V ±(0,2%+5) •... -
Seite 20: Kapazität
UT8802E Handbuch 4. Wechselstrom Funktion Bereich Auflösung Genauigkeit ±(% Anzeige + Ziffer) 0,1µA ±(0,8%+40) Frequenz 20mA 1µA Reaktionszeit: 200mA 10µA 40~400Hz ±(2,0%+40) • Frequenzbereich 45Hz~400Hz • Wenn der zu testende Strom größer als 10A ist, muss die Messzeit weniger als 30 Sekunden betragen •... - Seite 21 UT8802E Handbuch 7. Frequenz / Tastverhältnis Funktion Bereich Auflösung Genauigkeit ±(% Anzeige + Ziffer) 200Hz 0,01Hz ±(1%+5) 2kHz 0,1Hz 20kHz 200kHz 10Hz 2MHz 100Hz 10MHz 1kHz 10Hz~10kHz 0,1% ±(1,5%+2) 5%~99% • ≤100 kHz: 100 m Vrms ≤ Amplitude ≤ 20Vrms •...
- Seite 22 UT8802E Handbuch 1. Einstellung der Stromversorgung: 1）Schalten Sie den roten Schalter in die entsprechende Position. 2）Einstellschritte: a. Ziehen Sie das Netzkabel ab. b. Schalten Sie den roten Schalter in die entsprechende Position. c. Die wählbaren Positionen sind unten aufgeführt. Position...
