- Seite 1 UT8803E Handbuch UT8803E Benchtop-Digital Multimeter Benutzerhandbuch 1 / 26...
- Seite 2 Warnung: Bei gemessener Spannung größer als 600V darf das Instrument nicht in CAT-II-, CAT-III- oder CAT-IV-Umgebungen eingesetzt werden. I. Übersicht UT8803E ist ein professionelles Multimeter für den Laborgebrauch mit 6000 Zählungen und hoher Genauigkeit sowie herausragender Leistung. Es unterstützt mehrere Messungen: • Wechsel-/Gleichspannung •...
- Seite 3 UT8803E Handbuch REINIGUNG Stellen Sie sicher, dass das Messgerät ausgeschaltet ist und wischen Sie es mit einem sauberen, trockenen, fusselfreien Tuch ab. Verwenden Sie keine abrasiven Reinigungsmittel oder Lösungsmittel. Netzkabel Spezifikation： Name Beschreibung Bewertung Zulassungsnummer KABEL H05VVF 3X0,75mm2 300/500V 116006...
- Seite 4 UT8803E Handbuch Anzeige: Maximalwert: 5999; Aktualisierung 2~3 mal/s Bereich: Auto Polarität: Auto Überbereichsanzeige: OL Betriebstemperatur: 0 ~ 40°C (32°F ~ 104°F) Betriebshöhe: 0-2000m Lagerungstemperatur: -10°C ~ 50°C (14°F ~ 122°F) 10. relative Luftfeuchtigkeit: ≤75% bei 0°C ~ 30°C; ≤50% bei 30°C ~ 40°C 11.
- Seite 5 UT8803E Handbuch PAL：Parallel 10. USB: USB-Kommunikation 11. hFE：Auktionsvergrößerung Diode- und SCR-Polarität SCR/Tastverhältnis-Test Durchgangsprüfung Diode-Test 14. Lesen 15. Einheit Stimulationsbalkendiagramm Hochspannungs-Test 18. L：Induktivität 19. DQR：Kapazitätsverlustfaktor, Induktivitätsgütefaktor, Ersatzwiderstandsmessung Negative Spannung 21. AC: Wechselspannungs-Test 22. DC: Gleichspannungs-Test 15 Messeinheiten mV, V Spannung µA, mA, A Strom Ω, kΩ, MΩ...
- Seite 6 UT8803E Handbuch VI. Funktionsknöpfe & Terminal-Einführung 1. Terminalbereich: Bereich Eingangsterminal Funktion V <-----> COM DC-Spannungstest V <-----> COM AC-Spannungstest V <-----> COM Widerstandstest V <-----> COM Durchgangsprüfung V <-----> COM Frequenz, Tastverhältnis-Test V <-----> COM Kapazitätstest V <-----> COM Induktivität V <----->...

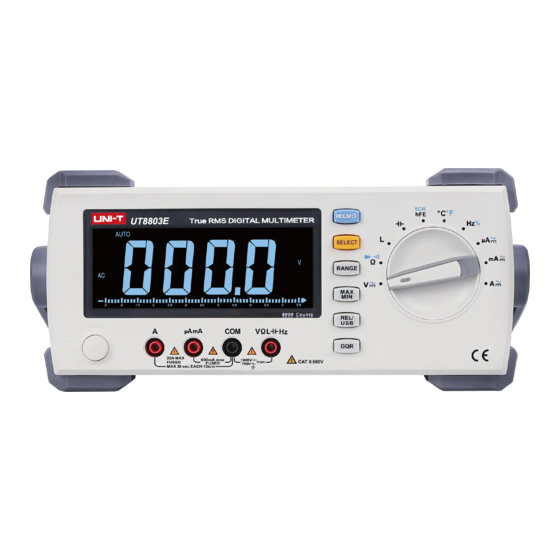

- Seite 7 UT8803E Handbuch Funktionsknöpfe: 1.Ein-/Ausschalter 2.LCD-Display 3.Eingangsbuchse für 20 A Strom 4.Eingangsbuchse für µA- und mA-Strom 5.COM-Terminal 6.Eingangsbuchse für V, Ω , Diode, Kapazität, Frequenz 7.Funktionsknöpfe 7 / 26...
- Seite 8 UT8803E Handbuch Datenspeicherung/Hintergrundbeleuchtung Funktionsschalter Bereichsschalter Max./Min.-Wert Relativwert/USS-Verbindung Verlustfaktor/Gütefaktor/äquivalenter Widerstand 8.Funktionsschalter 9.Erdungsterminal 10.Sicherungsbuchse (F2 600mA) 11.USB-Schnittstelle 12.Schalter zur Auswahl der AC-Spannung 13.Buchse Symbole auf dem Messgerät: Einschalten Ausschalten Gleichstrom Wechselstrom Erde-Terminal Vorsicht, Möglichkeit eines elektrischen Schocks Warnung oder Vorsicht, Um einen sicheren Betrieb und Service dieses Messgeräts zu gewährleisten, folgen Sie allen Warnungen und Anweisungen, die in diesem Handbuch...
- Seite 9 UT8803E Handbuch VIII. Bedienungsanleitungen Hinweis: Wählen Sie den entsprechenden Eingangsanschluss aus. Das Funktionsrad sollte in die richtige Position gebracht werden 1. Gleichspannungsmessung a) Stecken Sie das rote Testkabel in die V-Buchse und das schwarze Kabel in die COM-Buchse. b) Stellen Sie den Drehknopf auf die Position und drücken Sie die Taste...
- Seite 10 UT8803E Handbuch 2.Messung der Wechselspannung (siehe Abbildung 2) Stecken Sie das rote Messkabel in die V-Buchse und das schwarze Kabel in die COM-Buchse. Stellen Sie den Drehknopf auf die Position und drücken Sie die Taste , um in den AC-Messmodus zu gelangen (Abbildung 1). Schließen Sie die Prüfleitungen parallel an die Last an.
- Seite 11 UT8803E Handbuch 3. Widerstandsmessung Stecken Sie das rote Messkabel in die Buchse und das schwarze Kabel in die COM-Buchse. Stellen Sie den Drehknopf auf die Position und drücken Sie die Taste , um in den Widerstandsmessmodus zu gelangen (Abbildung 2). Schließen Sie die Prüfleitungen parallel an die Last an.
- Seite 12 UT8803E Handbuch 4. Diodenmessung Methode 1: Stecken Sie das rote Messkabel in die Buchse und das schwarze Kabel in die COM-Buchse. Stellen Sie den Drehknopf auf Position drücken Sie die Taste , um in den Diodenmessmodus zu gelangen (Abbildung 2). Schließen Sie die Prüfleitungen parallel an die Last Wenn erscheint, Pluspol: rote Prüfleitung;...
- Seite 13 UT8803E Handbuch 5. Kontinuitätsmessung a) Stecken Sie das rote Messkabel in die Ω Buchse und das schwarze in die COM-Buchse. b) Stellen Sie den Drehknopf auf Position drücken, um zur Durchgangsmessung zu gelangen. Schließen Sie die Messleitungen an Widerstand parallel. Bei gut leitendem Stromkreis, Widerstand <...
- Seite 14 UT8803E Handbuch Notiz: Bitte schalten Sie vor der Messung die gesamte Stromversorgung aus und entladen Sie alle • Kondensatoren vollständig. • Um die Genauigkeit zu gewährleisten, setzen Sie den Messwert vor der Messung bitte auf 0 zurück. Methode: Wenn die Messleitungen kurzgeschlossen sind und die Frequenz 10 kHz beträgt, drücken Sie REL, um den Messwert auf Null zurückzusetzen.
- Seite 15 UT8803E Handbuch Bereich liegt, wird OL angezeigt. • Aufgrund der eingebauten Kondensatoren können Dutzende Ziffern übrig bleiben. Bitte setzen Sie den Messwert zurück auf 0 vor der Messung. Methode: Wenn die Messleitungen im offenen Zustand sind und die Frequenz 1 kHz beträgt, drücken Sie REL, um den Messwert auf Null zurückzusetzen.
- Seite 16 UT8803E Handbuch 9.Thyristormessung a) Stecken Sie UT-S03A (Multifunktionsbuchse) in das Instrument. b) Stellen Sie den Drehknopf auf ; Position, drücken Sie , um zur Thyristormessung zu wechseln. c) SCR korrekt in UT-S03A einfügen: G(Gate), A(Anode}, K(Kathode} d) Anzeige wie folgt:...
- Seite 17 UT8803E Handbuch LCD-Anzeige SCR-Polaritätssymbol Status SCR-Polarität 0,1V-2V Normal Zweiwege 0,1V-2V Normal Einweg Schlechter Kontakt Unbekannt Nicht Unbekannt verbunden/schlechter Kontakt Notiz: Bitte schalten Sie vor der Messung die gesamte Stromversorgung aus und entladen Sie alle • Kondensatoren vollständig. Achten Sie besonders auf Kondensatoren mit hoher Spannung.
- Seite 18 UT8803E Handbuch 11.Frequenzmessung. a) Stecken Sie das rote Messkabel in die Hz%-Buchse und das schwarze in die COM-Buchse. b) Stellen Sie den Drehknopf auf die Position Hz % und drücken Sie , um die Frequenz zu messen. c) Verbinden Sie die Messleitungen parallel mit der Frequenzquelle.
- Seite 19 UT8803E Handbuch 13.Strommessung a) Stecken Sie das rote Messkabel in die µA-mA- oder A-Buchse und das schwarze in die COM-Buchse. b} Stellen Sie den Drehknopf auf die Position und drücken Sie , um die AC/DC-Messung aufzurufen. c) Verbinden Sie die Messleitungen mit der Signalquelle in Reihe.
- Seite 20 UT8803E Handbuch 2. Wechselspannung Bereich Auflösung Genauigkeit 40 Hz-1 kHz: ± (0,6 % + 5) 600 mV 0,1 mV ≧1 kHz-1 0kHz:±(1,2%+5) ≧10kHz-20kHz:±(3%+5) ≧20kHz-1 00kHz:±( 4 %+5) 40 Hz-1 kHz: ± (0,6 % + 5) ≧1-10kHz: ±(1,2%+5) ≧10-20kHz: ±(3%+5) ≧20-100kHz: ±(4%+5) 40Hz-1kHz: ±(0,6%+5)
- Seite 21 UT8803E Handbuch 4.Wechselstrom Bereich Auflösung Genauigkeit 0,1–10 µA 40Hz-10kHz ±(1%+5) 600µA-6mA > 10–15 kHz: ± (2 % + 5) 40Hz-5kHz: ±(1 %+5) 60mA-600mA 100µA > 5kHz-15kHz: ±(3%+5) 40 Hz-1 kHz: ± (2,0 % + 6) 10mA > 1k-15kHz;±(3,0%+6) • Frequenzgang: 40Hz~15kHz.
- Seite 22 UT8803E Handbuch 7.Induktivität Bereich Auflösung Genauigkeit ± (2,5%+5) 600µH 0,1µH ± (2%+5 ) 1µH 60mH 10µH 600mH 100µH 10mH 100H 100mH Nur als Referenz Messspannung: 0,6 V RMS Minimaler Messbereich: >16µH Eingangsimpedanz: 4KΩ 8. Äquivalenter Widerstand (ACR) Ω...
- Seite 23 UT8803E Handbuch 10. Diode/Audion/Thyristor/Kontinuität Funktion Position Auflösung Genauigkeit Diode 10 mV 0,5 ~ 0,8 V SCR Test 10 mV 0,1 ~ 2 V Audion hFE 1β Keine Angabe Ungefähr 0,1Ω Kontinuität Nicht angegeben Bei der Messung von hFE, lb0: etwa 10 µA; V: ca. 2,8 V ...
- Seite 24 UT8803E Handbuch 11. Temperatur Bereich Auflösung Genauigkeit Anwendbares K-Typ-Thermoelement 24 / 26...
- Seite 25 UT8803E Handbuch X. Netzteil und Sicherung, Netzkabel, Austausch der Prüfspitze 1. Einstellung der Stromversorgung 1) Drehen Sie den roten Schalter in die entsprechende Position 2) Einstellungsschritte: A. Ziehen Sie das Netzkabel ab B. Drehen Sie den roten Schalter in die entsprechende Position C.
- Seite 26 UT8803E Handbuch WARNUNG: Sondenbaugruppen, die für Netzmessungen verwendet werden sollen, müssen dafür ausgelegt sein CAT II 600 V und lOA gemäß EN 61010-031 oder besser. 4. Austausch des Netzkabels Wenn die Isolierung des Netzkabels beschädigt ist, ersetzen Sie es. Bitte verwenden Sie ein Netzkabel mit 250 V Wechselstrom, lOA oder besser.
