5.3 Widerstand, Diodentest, Durchgangsprüfung
Schalten Sie die Spannung in der Messschaltung ab und entladen Sie alle dort
vorhandenen Kondensatoren. Spannungen in der Messschaltung verfälschen
das Messergebnis und können das Messgerät zerstören.
Nach jeder Messung Messspitzen vom Messobjekt und Messleitungen aus
dem Messgerät entfernen.

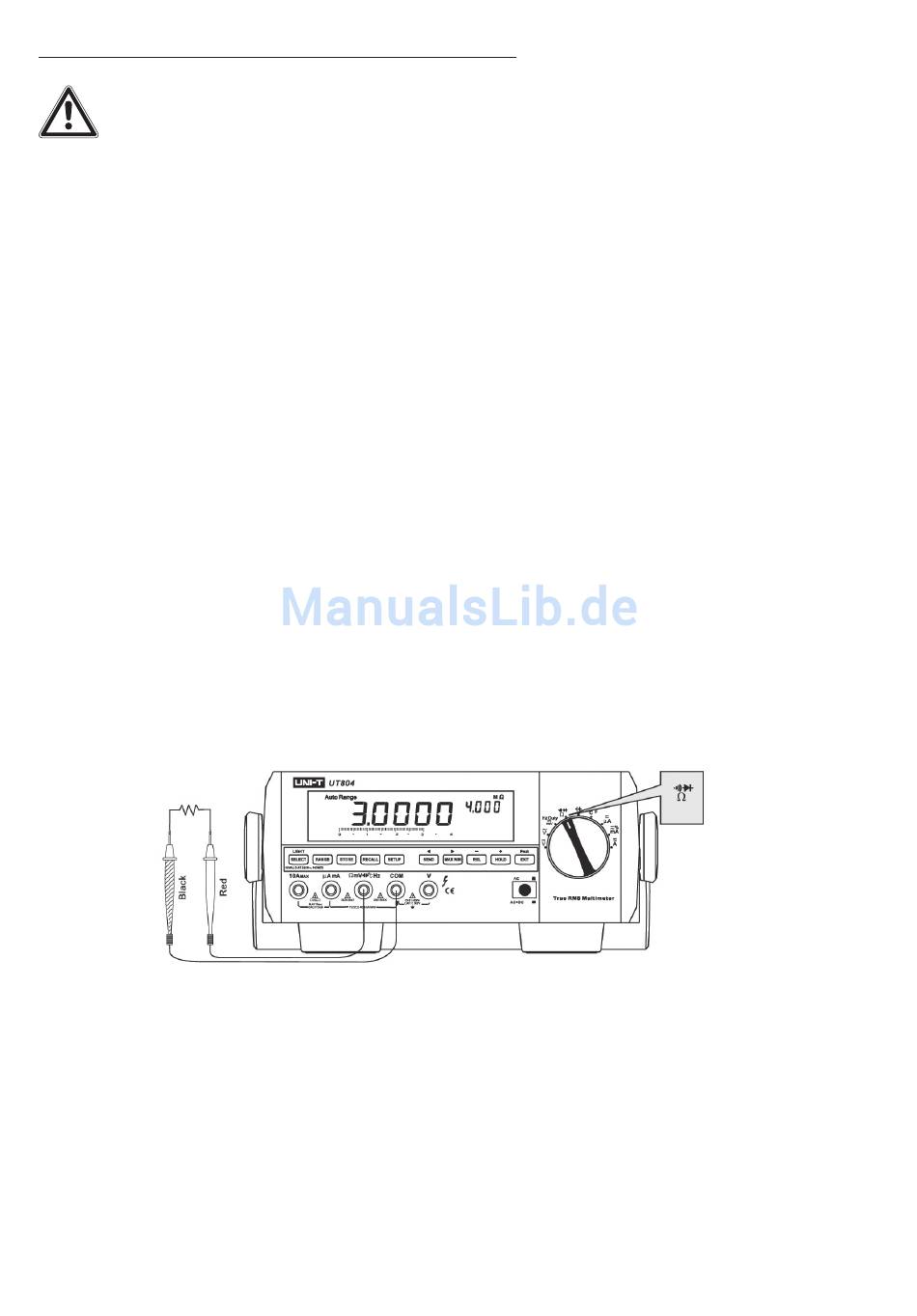

Widerstandsmessung
· Stecken Sie den Stecker der schwarzen Messleitung in die Buchse COM.
· Stecken Sie den Stecker der roten Messleitung in die Buchse Ω/mV/Hz.
· Wählen Sie mit dem Drehschalter „Ω" an.
· Legen Sie die Messspitzen an das Messobjekt an.
· Erscheint bei automatischer Messbereichswahl ein OL in der Anzeige, ist der Wert größer
als der maximale Messwert (siehe Technische Daten), oder das Messobjekt ist defekt (un-
terbrochen).
. Bei sehr niederohmigen Messobjekten schließen Sie vor der Messung die Messspitzen kurz
und notieren sich den Leitungswiderstand der Messleitungen, den Sie nach der Messung
vom Messwert abziehen. Dieser kann im Bereich von 0,1 bis 0,2 Ω liegen, höhere Werte
weisen auf lose/defekte/korrodierte Kontakte oder defekte Messleitungen hin.
Sie können zur automatischen Kompensation des Messleitungswiderstands auch die REL-
Funktion heranziehen: Messspitzen kurzschließen, Wert mit REL als Referenz speichern, bei
den folgenden Messungen ist der Leitungswiderstand elimíniert.
· Bei sehr hochohmigen Messobjekten (>1 MΩ) ist es normal, dass das Messgerät einige
Sekunden benötigt, um einen stabilen Messwert anzuzeigen. Verwenden Sie nach Möglich-
keit den Messadapter.
12
