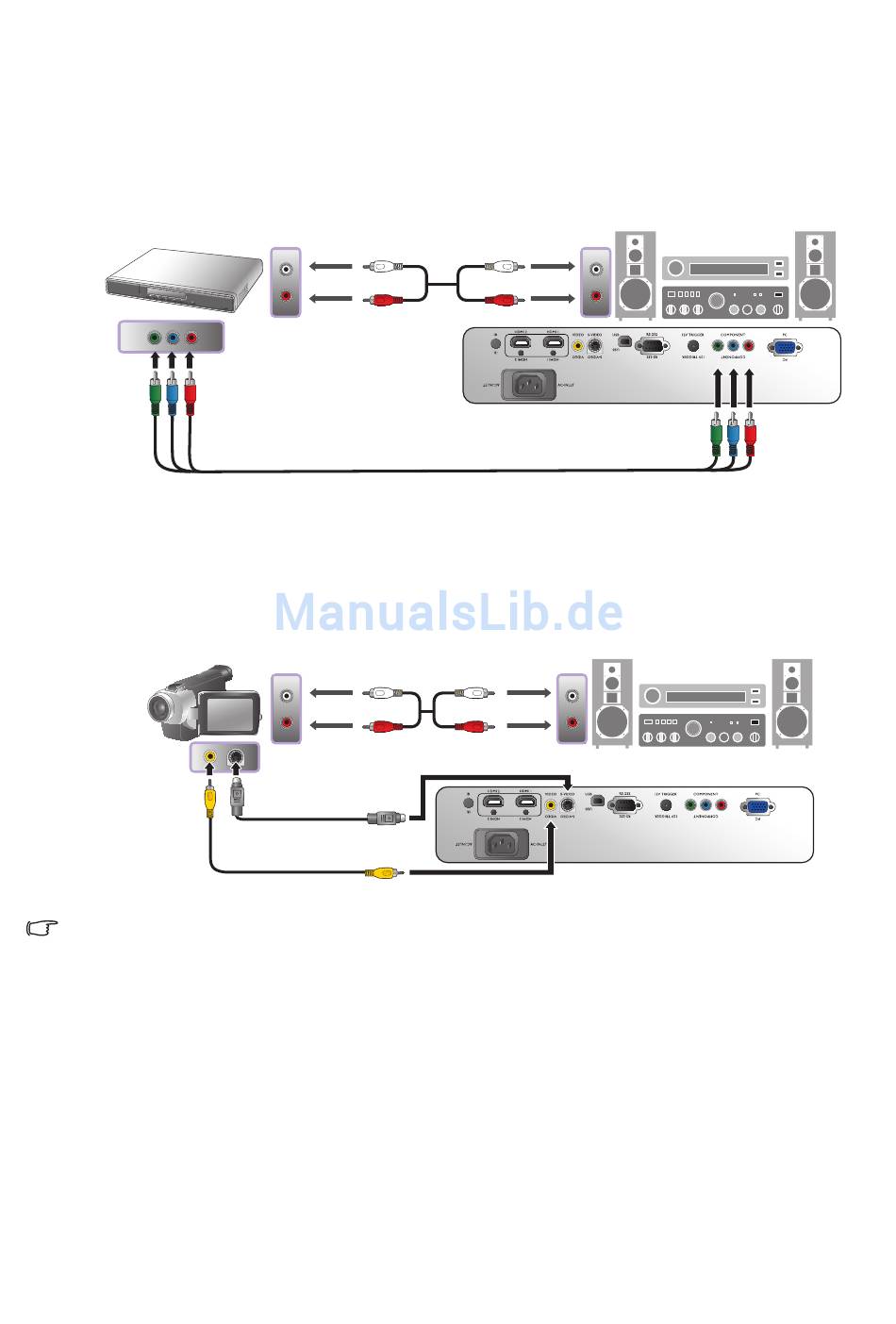

Anschließen von Component-Video-Geräten
Achten Sie beim Anschließen der Kabel an die Anschlüsse darauf, dass die Farben
übereinstimmen. Die RCA-Typ-Component-Video-Anschlüsse dienen der Verbindung
mit Videoausgangsgeräten. Sie sollten auch das separate Audiokabel an einen
geeigneten Audioverstärker anschließen.
AV-Gerät: DVD-Player,
Digitaltuner usw.
Anschließen von S-Video- oder Videogeräten
Sie brauchen nur entweder S-Video- oder Composite-Video-Kabel von einem Gerät aus
anzuschließen. Schließen Sie nicht beide Kabel gleichzeitig an. Sie sollten auch das
separate Audiokabel an einen geeigneten Audioverstärker anschließen.
AV-Gerät
•
Wenn Sie bereits eine Component-Video-Verbindung zwischen dem Projektor und dem
Videoquellgerät hergestellt haben, brauchen Sie dieses Gerät nicht über eine S-Video-Verbindung
oder eine Composite-Video-Verbindung anzuschließen, da hierdurch nur eine unnötige zweite
Verbindung mit schlechterer Bildqualität eingerichtet wird. Sie brauchen nur dann eine Composite-
Video-Verbindung herzustellen, wenn weder Component-Video noch S-Video auf dem
Videoquellgerät zur Verfügung steht (z. B. bei einigen analogen Videokameras).
•
Wenn das ausgewählte Videobild nicht angezeigt wird, obwohl der Projektor eingeschaltet und die
richtige Videoquelle ausgewählt wurde, prüfen Sie, ob das Gerät, das als Videoquelle dient,
eingeschaltet ist und ordnungsgemäß funktioniert. Prüfen Sie auch, ob die Signalkabel
ordnungsgemäß angeschlossen wurden.
18
Aufstellen des Projektors
Von
Audioausgängen
Component-Video-Kabel
Von
Audioausgängen
S-Video-Kabel
oder
Videokabel
Zu
Audioeingängen
Zu
Audioeingängen
