ht5000

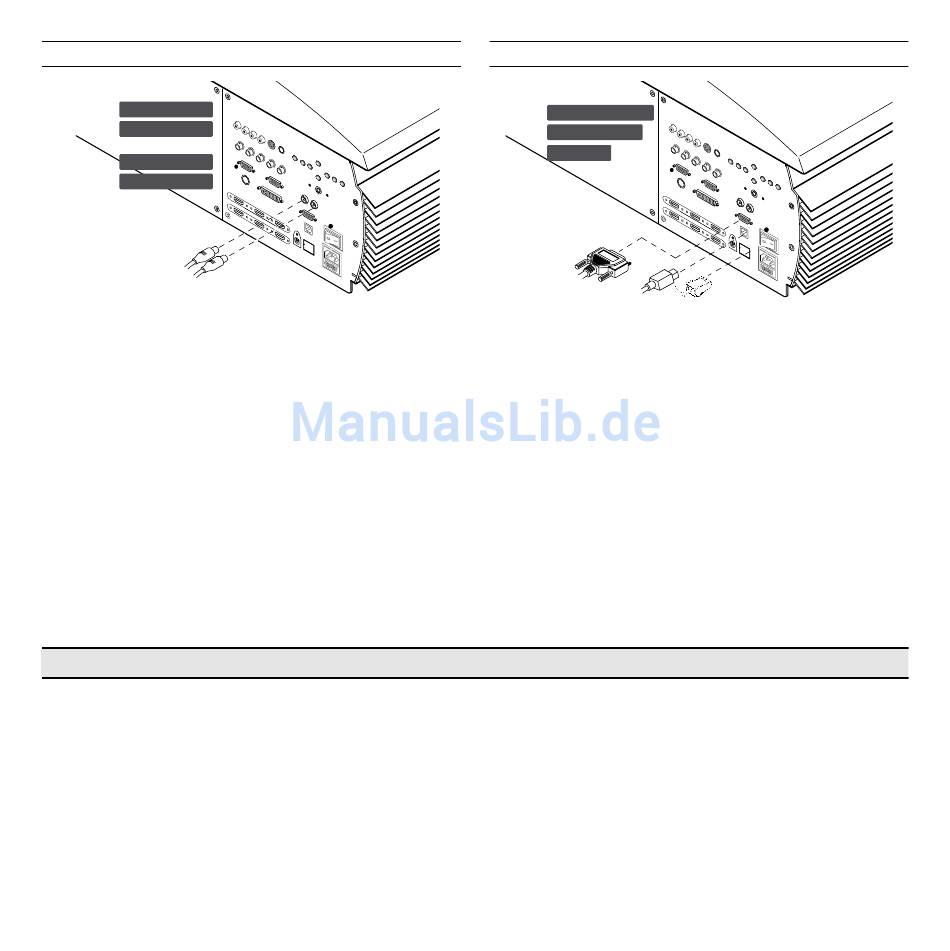

AUSGäNGE FÜR DIE BETäTIGUNG DER MOTORlEINWäNDE
TRIG 1
12 Volt
TRIG 2
120 mA
Fig. 1
Der Projektor verfügt über zwei Ausgänge (Spannung 1 Vdc) für
die Ansteuerung von Motorleinwänden und Motorvorhängen,
die zur Begrenzung der Nutzfläche der Leinwand bei einem For-
matwechseldes projizierten Bildes einsetzbar sind (Abb. 1).
Der TRIG2 Ausgang wird beim Einschalten des Projektors aktiviert
(die blaue Kontrolllampe leuchtet) und ist deaktiviert, wenn sich
der Projektor in Stand-by befindet (rote Kontrolllampe leuchtet).
Der Status des TRIG1 Ausgangs kann mit der Option Vorhang des
Menüs Darstellung eingestellt werden. Mit diesem Eingang kön-
nen daher die seitlichen Motorvorhänge angesteuert werden,
die eine Leinwand des Formats 16:9 rechts und links abgrenzen
und die Nutzfläche auf das Format 4: begrenzen können.
8 FERNBEDIENUNG
Die Fernbedienung wird von vier Batterien 1.5 V Typ AAA
gespeist.
Die Batterien unter Beachtung der richtigen Polarität einlegen,
die im Innern des Batteriefachs der Fernbedienung angegeben
ist. Die Batterien ersetzen, wenn der Projektor nicht mehr auf die
Befehle der Fernbedienung reagiert.
Entnehmen Sie bei längerer Nichtbenutzung der Fernbedienung
die Batterien aus dem Batteriefach, um zu vermeiden, dass ein
eventuelles Auslaufen chemischer Stoffe die Schaltkreise der
Fernbedienung beschädigen.
14
STECkVERBINDER SChNITTSTEllE RS232 ODER USB-SChNITTSTEllE
CONTROL RS232
CONTROL USB
LAN RJ45
Fig. 1
Der Projektor kann durch einen PC gesteuert werden: es genügt,
an diesen Steckverbinder ein von einer seriellen Schnittstelle
RS oder von einer USB-Schnittstelle eines PC´s kommendes
Kabel anzuschließen (Abb. 1).
Mit Hilfe des LAN Steckverbinders kann der Projektor über ein Kabel
mit RJ45 Stecker an ein Computer-Netz angeschlossen werden
und zwar nach Ethernet 10/100 Mbit und TCP/IP Standard.
Dank der Vernetzung kann der Projektor über einen entfernten
Terminal angesteuert werden, alternativ zu den Steuerungen,
die über die serielle Schnittstelle RS oder die USB Schnittstelle
erfolgen können. Sollte das LAN Netz seinerseits Zugang zum
Internet haben, besteht außerdem die Möglichkeit den Projektor
von jeder geeigneten Vorrichtung aus ansteuern zu können,
Voraussetzung ist ihr Anschluss ans Internet. Für die Steuerung
über LAN RJ45 und USB ist eine eigens dafür vorgesehene und
Sim Multimedia Software erforderlich.
Die Fernbedienung sendet die Befehle mittels Infrarotstrahlen
an den Projektor.
Dank des auf der Frontseite des Projektors angebrachten Emp-
fängers kann die Fernbedienung auf die Leinwand gerichtet
werden, die die Infrarotstrahlen in Richtung des Projektors reflek-
tiert. Auf der Rückseite des Projektors ist ebenfalls ein Empfänger
vorhanden.
Es dürfen keine Hindernisse zwischen der Fernbedienung und
dem Empfänger am Projektor vorhanden sein; die Fernbedie-
nung könnte dadurch wirkungslos werden.
