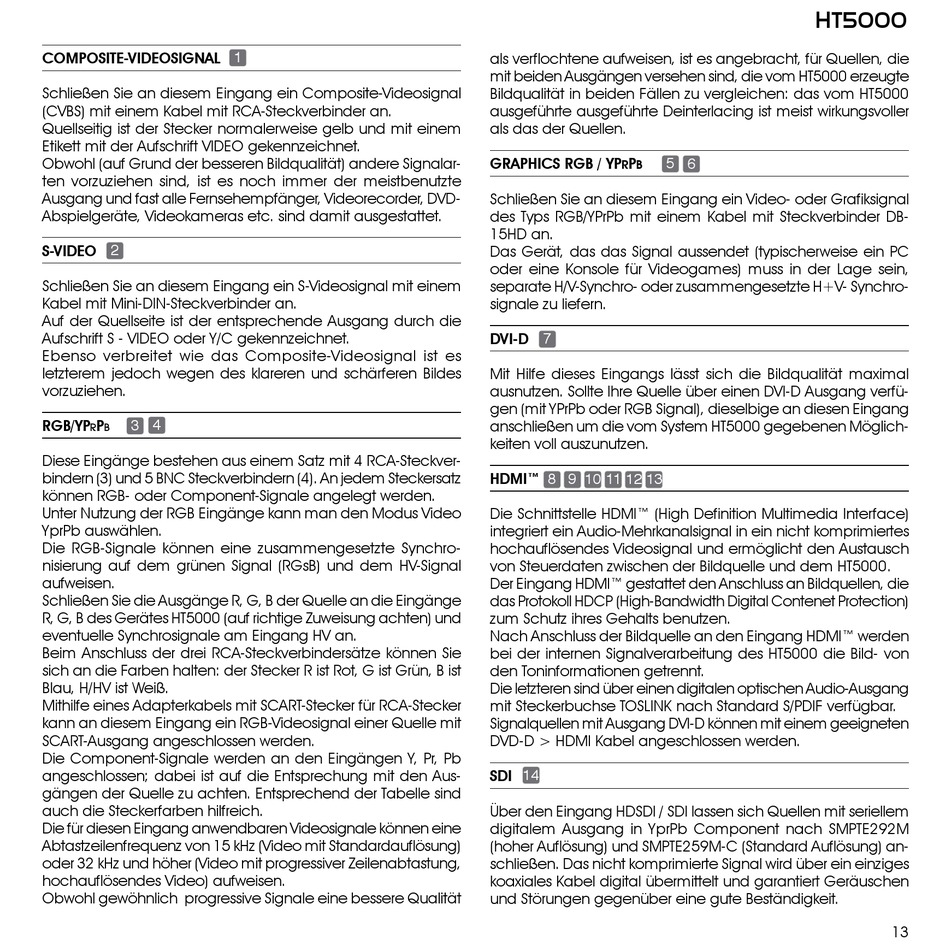

COMPOSITE-VIDEOSIGNAl
Schließen Sie an diesem Eingang ein Composite-Videosignal
(CVBS) mit einem Kabel mit RCA-Steckverbinder an.
Quellseitig ist der Stecker normalerweise gelb und mit einem
Etikett mit der Aufschrift VIDEO gekennzeichnet.
Obwohl (auf Grund der besseren Bildqualität) andere Signalar-
ten vorzuziehen sind, ist es noch immer der meistbenutzte
Ausgang und fast alle Fernsehempfänger, Videorecorder, DVD-
Abspielgeräte, Videokameras etc. sind damit ausgestattet.
2
S-VIDEO
Schließen Sie an diesem Eingang ein S-Videosignal mit einem
Kabel mit Mini-DIN-Steckverbinder an.
Auf der Quellseite ist der entsprechende Ausgang durch die
Aufschrift S - VIDEO oder Y/C gekennzeichnet.
Ebenso verbreitet wie das Composite-Videosignal ist es
letzterem jedoch wegen des klareren und schärferen Bildes
vorzuziehen.
3 4
RGB/YP
P
r
b
Diese Eingänge bestehen aus einem Satz mit 4 RCA-Steckver-
bindern () und 5 BNC Steckverbindern (4). An jedem Steckersatz
können RGB- oder Component-Signale angelegt werden.
Unter Nutzung der RGB Eingänge kann man den Modus Video
YprPb auswählen.
Die RGB-Signale können eine zusammengesetzte Synchro-
nisierung auf dem grünen Signal (RGsB) und dem HV-Signal
aufweisen.
Schließen Sie die Ausgänge R, G, B der Quelle an die Eingänge
R, G, B des Gerätes HT5000 (auf richtige Zuweisung achten) und
eventuelle Synchrosignale am Eingang HV an.
Beim Anschluss der drei RCA-Steckverbindersätze können Sie
sich an die Farben halten: der Stecker R ist Rot, G ist Grün, B ist
Blau, H/HV ist Weiß.
Mithilfe eines Adapterkabels mit SCART-Stecker für RCA-Stecker
kann an diesem Eingang ein RGB-Videosignal einer Quelle mit
SCART-Ausgang angeschlossen werden.
Die Component-Signale werden an den Eingängen Y, Pr, Pb
angeschlossen; dabei ist auf die Entsprechung mit den Aus-
gängen der Quelle zu achten. Entsprechend der Tabelle sind
auch die Steckerfarben hilfreich.
Die für diesen Eingang anwendbaren Videosignale können eine
Abtastzeilenfrequenz von 15 kHz (Video mit Standardauflösung)
oder kHz und höher (Video mit progressiver Zeilenabtastung,
hochauflösendes Video) aufweisen.
Obwohl gewöhnlich progressive Signale eine bessere Qualität
1
als verflochtene aufweisen, ist es angebracht, für Quellen, die
mit beiden Ausgängen versehen sind, die vom HT5000 erzeugte
Bildqualität in beiden Fällen zu vergleichen: das vom HT5000
ausgeführte ausgeführte Deinterlacing ist meist wirkungsvoller
als das der Quellen.
5 6
GRAPhICS RGB / YP
P
R
B
Schließen Sie an diesem Eingang ein Video- oder Grafiksignal
des Typs RGB/YPrPb mit einem Kabel mit Steckverbinder DB-
15HD an.
Das Gerät, das das Signal aussendet (typischerweise ein PC
oder eine Konsole für Videogames) muss in der Lage sein,
separate H/V-Synchro- oder zusammengesetzte H+V- Synchro-
signale zu liefern.
7
DVI-D
Mit Hilfe dieses Eingangs lässt sich die Bildqualität maximal
ausnutzen. Sollte Ihre Quelle über einen DVI-D Ausgang verfü-
gen (mit YPrPb oder RGB Signal), dieselbige an diesen Eingang
anschließen um die vom System HT5000 gegebenen Möglich-
keiten voll auszunutzen.
8 9
11
10
12 13
hDMI™
Die Schnittstelle HDMI™ (High Definition Multimedia Interface)
integriert ein Audio-Mehrkanalsignal in ein nicht komprimiertes
hochauflösendes Videosignal und ermöglicht den Austausch
von Steuerdaten zwischen der Bildquelle und dem HT5000.
Der Eingang HDMI™ gestattet den Anschluss an Bildquellen, die
das Protokoll HDCP (High-Bandwidth Digital Contenet Protection)
zum Schutz ihres Gehalts benutzen.
Nach Anschluss der Bildquelle an den Eingang HDMI™ werden
bei der internen Signalverarbeitung des HT5000 die Bild- von
den Toninformationen getrennt.
Die letzteren sind über einen digitalen optischen Audio-Ausgang
mit Steckerbuchse TOSLINK nach Standard S/PDIF verfügbar.
Signalquellen mit Ausgang DVI-D können mit einem geeigneten
DVD-D > HDMI Kabel angeschlossen werden.
14
SDI
Über den Eingang HDSDI / SDI lassen sich Quellen mit seriellem
digitalem Ausgang in YprPb Component nach SMPTE9M
(hoher Auflösung) und SMPTE59M-C (Standard Auflösung) an-
schließen. Das nicht komprimierte Signal wird über ein einziges
koaxiales Kabel digital übermittelt und garantiert Geräuschen
und Störungen gegenüber eine gute Beständigkeit.
ht5000
