Advanced Contact Technology
Sichtloch
Sight hole
für
for K...T10BV/M25...
für
for K...T10BV/M32...
4 / 8

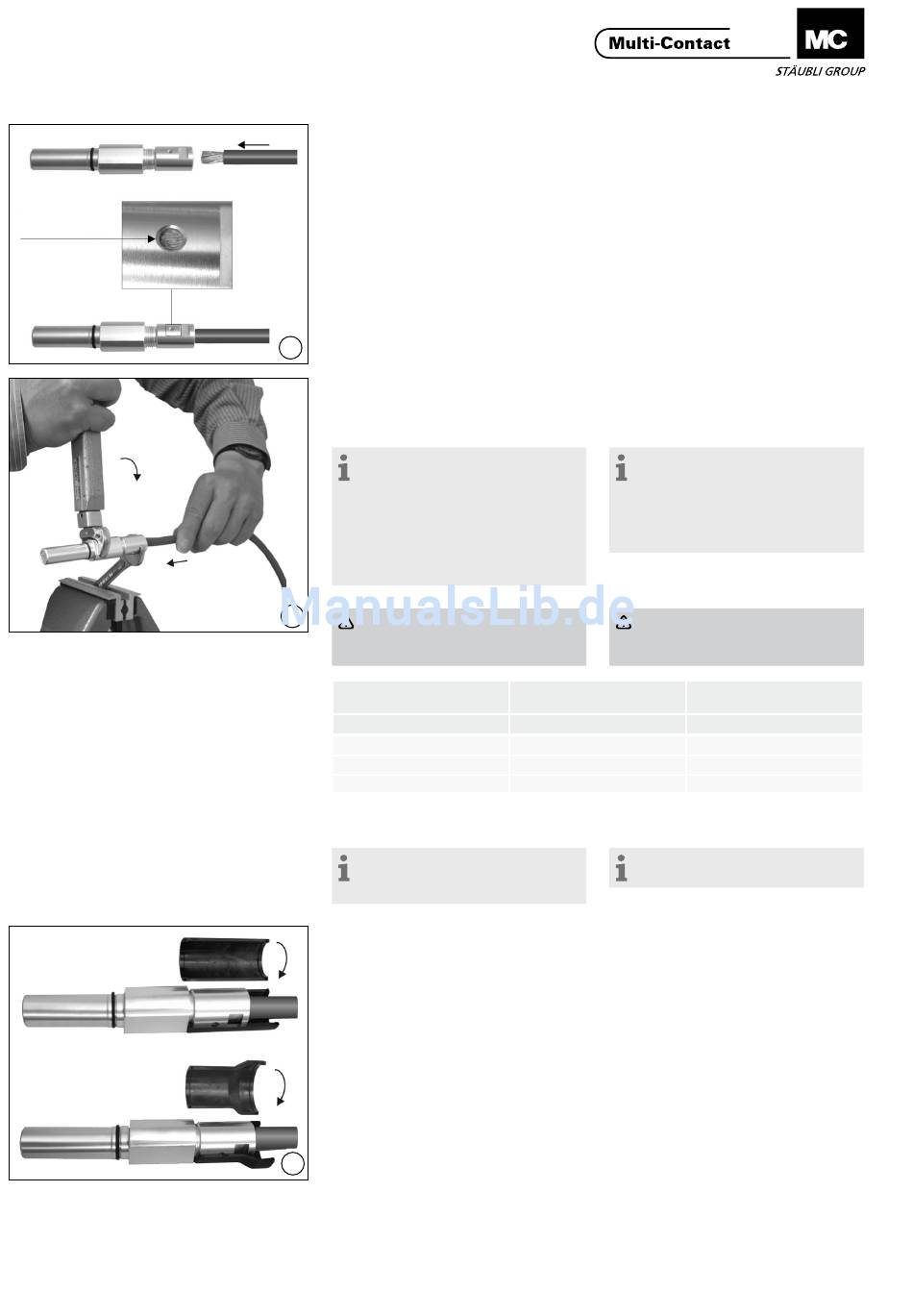

(ill. 7)
Leitung mit Kraft in die AxiClamp-Hül-
se einschieben, bis die Leiterisolation
an der AxiClamp-Hülse anschlägt und
die Einzeldrähte im Sichtloch sichtbar
sind�
7
(ill. 8)
Die AxiClamp mit Drehmomentschlüs-
sel SW19 festschrauben und mit
Gabelschlüssel
1)
kontern�
Hinweis:
Den Gabelschlüssel in einen
Schraubstock klemmen, die
AxiClamp mit eingeschobener Lei-
tung in den festgeklemmten Gabel-
schlüssel einführen und mit dem
Drehmomentschlüssel anziehen.
(Drehmoment gemäss Tabelle unten).
8
Achtung
Beim Anziehen Leitung nachdrü-
cken�
Leiterquerschnitt
Conductor cross section
mm²
...AX 6 / 10 / 16
...AX 25 / 35
...AX 50 / 70
gem� Tabelle oben�
1)
Hinweis:
Leitung nicht anlöten oder an-
schweissen!
(ill. 9)
Distanzhülsen-Hälften über der Axi-
Clamp-Hülse zusammenstecken� Bei
Verwendung des Verriegelungsrings
muss dieser jetzt montiert werden,
siehe Montageanleitung MA049�
9
www.multi-contact.com
(ill. 7)
Firmly push lead into the AxiClamp
sleeve until the lead insulation comes
up against the AxiClamp sleeve and
the individual wire strands can be
seen in the sight hole�
(ill. 8)
Screw up the AxiClamp with the
torque wrench A/F19 and counter-
tighten with open-ended wrench
Note:
Clamp the open-ended wrench in
a vice, fit the Axi-Clamp with the in-
serted lead into the clamped wrench,
and tighten with the torque wrench.
(See table below for correct torque).
Attention
Keep lead pressed into sleeve
while tightening�
Anzugsdrehmoment
Tightening torque
Nm
9
24
45
according to the list below�
1)
Note:
Do not solder or weld the câble!
(ill. 9)
Push together the halfshells of dis-
tance tube over the AxiClamp sleeve�
When the locking ring is used then it
must be installed now, see assembly
instruction MA049�
1)
�
Schlüsselweite SW
Key size
mm
9
12
16
