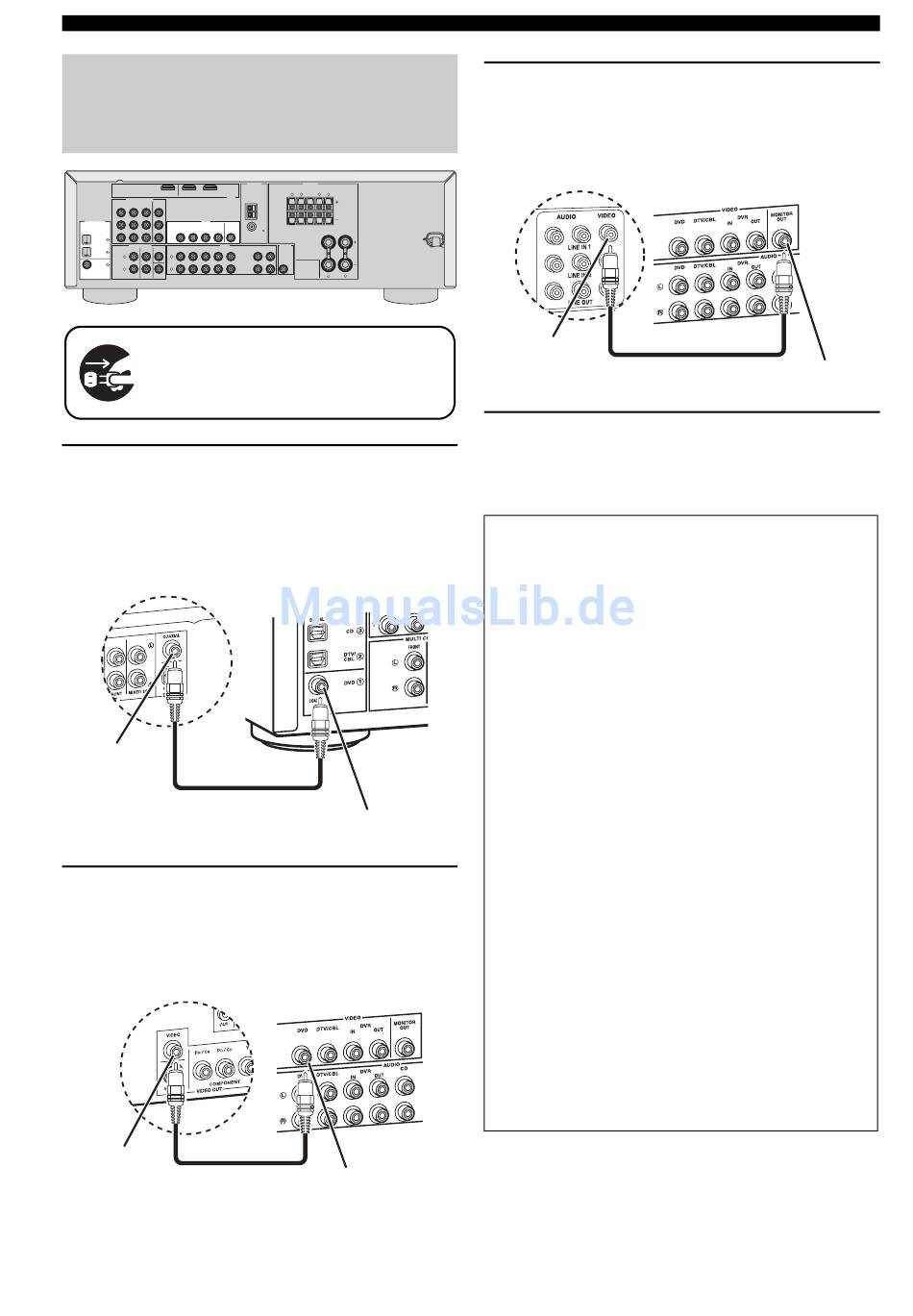

Schnellstartanleitung
Schritt 2: Schließen Sie Ihren
DVD-Player und anderen
Komponenten an
OUT
DVD
DTV/CBL
HDMI
COMPONENT VIDEO
DVD
DTV/CBL
DVR
MONITOR
OUT
P
R
DIGITAL INPUT
VIDEO
P
B
DVD
DTV/CBL
DVR
MONITOR
IN
OUT
OUT
OPTICAL
Y
CD
MULTI CH INPUT
AUDIO
DVD
DTV/CBL
DVR
CD
FRONT
SURROUND
CENTER
IN
OUT
DTV/
CBL
L
L
DVD
R
R
COAXIAL
SUBWOOFER
Stellen Sie sicher, dass dieses Gerät und
der DVD-Player von den Netzsteckdosen
getrennt werden.
1
Schließen Sie das digitale
Koaxial-Audiokabel an die digitale
Koaxial-Audio-Ausgangsbuchse Ihres
DVD-Players und die DVD DIGITAL INPUT
COAXIAL-Buchse dieses Geräts an.
DVD-Player
Digitale Koaxial-
Audioausgangsbuchse
Digitales
Koaxial-Audiokabel
2
Schließen Sie das Videokabel an die
Composite-Video-Ausgangsbuchse Ihres
DVD-Players und die DVD VIDEO-Buchse
dieses Geräts an.
DVD-Player
Composite-Video-
Ausgangsbuchse
Videokabel
6
De
ANTENNA
SPEAKERS
SURROUND
CENTER
FRONT B
R
L
R
L
AM
GND
FM
75
UNBAL.
OUTPUT
IN
MD/
OUT
(PLAY)
CD-R
(REC)
SUB
WOOFER
R
FRONT A
L
AV-Receiver
DVD DIGITAL INPUT
COAXIAL-Buchse
AV-Receiver
DVD VIDEO-Buchse
3
Schließen Sie das Videokabel an die
Video-Eingangsbuchse Ihres Videomonitors
und die VIDEO MONITOR OUT-Buchse
dieses Geräts an.
Videomonitor
Video-Eingangsb
uchse
4
Verbinden Sie die Netzstecker dieses Geräts
und anderer Komponenten mit der
Netzsteckdose.
■ Für weitere Anschlüsse
• Verwendung anderer
Lautsprecherkombinationen
• Anschließen eines Videomonitors und
DVD-Players
• Anschließen eines
Kabelfernsehers/Sat-Tuners und
DVD-Recorders
• Anschluss an die HDMI-Buchsen
• Anschluss an die COMPONENT
VIDEO-Buchsen
• Verwendung der VIDEO AUX-Buchsen an
der Frontblende
• Anschließen eines CD-Players und eines
MD-Recorders
• Anschließen eines DVD-Players über
mehrkanalige Audio-Verbindung
• Anschließen einer UKW/MW-Hochantenne
AV-Receiver
Videokabel
VIDEO MONITOR
OUT-Buchse
☞
S. 10
☞
S. 15
☞
S. 15
☞
S. 16
☞
S. 16
☞
S. 18
☞
S. 17
☞
S. 17
☞
S. 18
