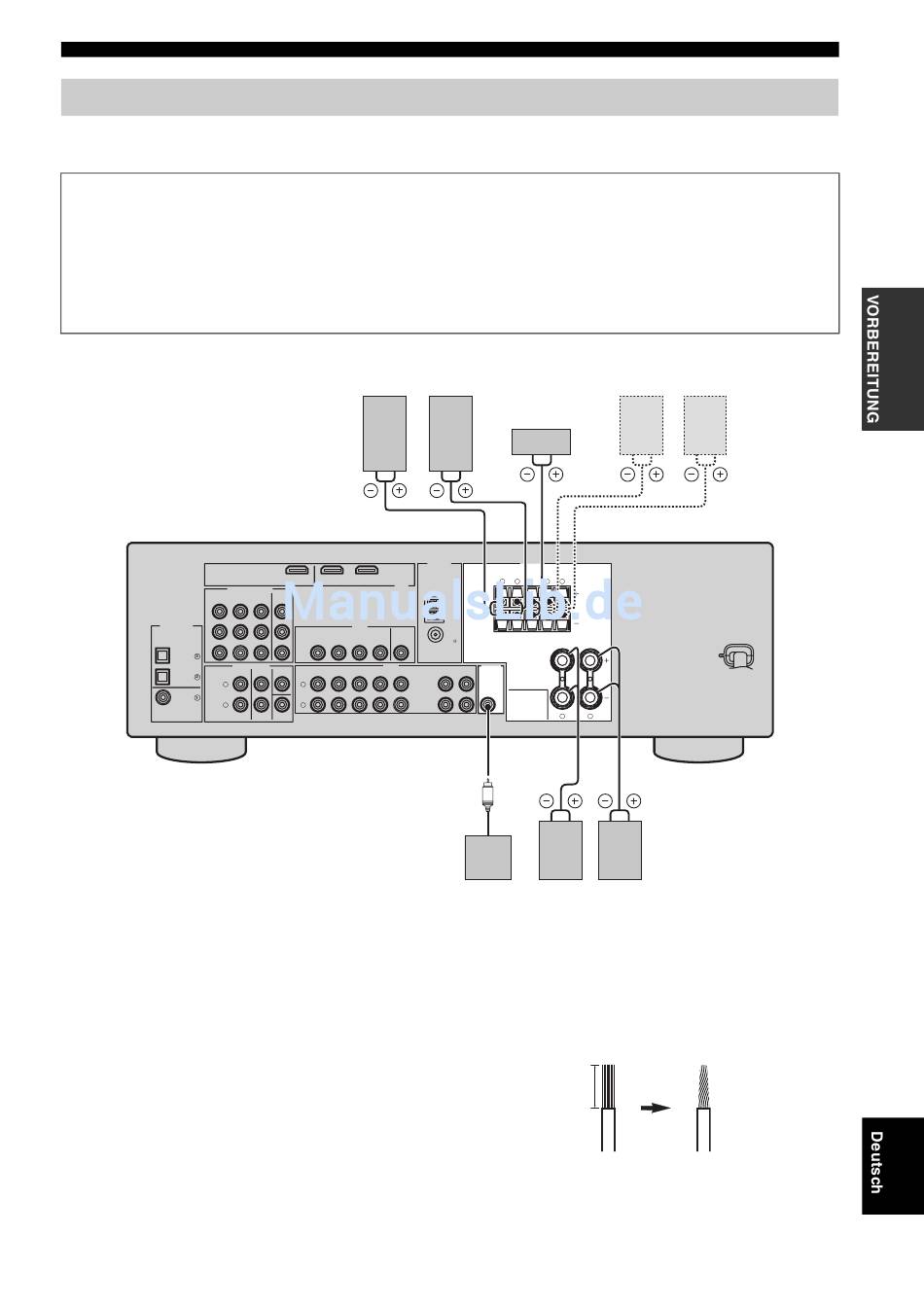

Anschließen der Lautsprecher
Schließen Sie unbedingt den linken Kanal (L), den rechten Kanal (R), „+" (Rot) und „–" (Schwarz) richtig an. Wenn die
Verbindungen fehlerhaft sind, kann dieses Gerät nicht die Eingangsquellen akkurat reproduzieren.
Vorsicht
• Verwendenn Sie Lautsprecher mit der vorgeschriebenen Impedanz, wie auf der Rückseite dieses Geräts angegeben.
• Bevor Sie die Lautsprecher anschließen, stellen Sie sicher, dass der Netzstecker gezogen ist.
• Achten Sie darauf, dass sich die blanken Lautsprecherdrähte nicht gegenseitig oder andere Metallteile dieses
Gerätes berühren. Anderenfalls könnten dieses Gerät und/oder die Lautsprecher beschädigt werden.
• Verwenden Sie magnetisch abgeschirmte Lautsprecher. Falls der Typ der Lautsprecher trotzdem zu Interferenzen
mit dem Monitor führt, stellen Sie die Lautsprecher entfernt von dem Monitor auf.
COMPONENT VIDEO
DVD
DTV/CBL
P
R
DIGITAL INPUT
P
B
OPTICAL
Y
CD
MULTI CH INPUT
DTV/
CBL
L
DVD
R
COAXIAL
■ Vor dem Anschließen an die
SPEAKERS-Klemme
Ein Lautsprecherkabel besteht eigenlich aus einem Paar
isolierter Drähte, die nebeneinander verlaufen. Kabel
weisen eine unterschiedliche Farbe oder Form auf, d.h. es
können Streifen, Vertiefungen oder Überstände vorhanden
sein. Schließen Sie das gestreifte (mit Vertiefung
versehene usw.) Kabel an die „+" (roten) Klemmen dieses
Gerätes und Ihres Lautsprechers an. Schließen Sie das
normale Kabel an die „–" (schwarzen) Klemmen an.
Surround-Lautsprecher
Rechts
OUT
DVD
DTV/CBL
HDMI
DVR
MONITOR
OUT
VIDEO
DVD
DTV/CBL
DVR
MONITOR
IN
OUT
OUT
AUDIO
DVD
DTV/CBL
DVR
CD
FRONT
SURROUND
CENTER
IN
OUT
L
R
SUBWOOFER
Vordere Lautsprecher (B)
Links
Center-
Lautsprecher
ANTENNA
SPEAKERS
SURROUND
CENTER
FRONT B
R
L
R
L
AM
GND
FM
75
UNBAL.
OUTPUT
IN
MD/
OUT
(PLAY)
CD-R
(REC)
SUB
WOOFER
R
L
FRONT A
Subwoofer
Rechts
Links
Vordere Lautsprecher (A)
Entfernen Sie etwa 10 mm der Isolierung vom
Ende jedes Lautsprecherkabels und drehen dann
die freiliegenden Drähte des Kabels zusammen,
um Kurzschlüsse zu vermeiden.
10 mm
Anschlüsse
Rechts
Links
11
De
