Advanced Contact Technology
1
2
3

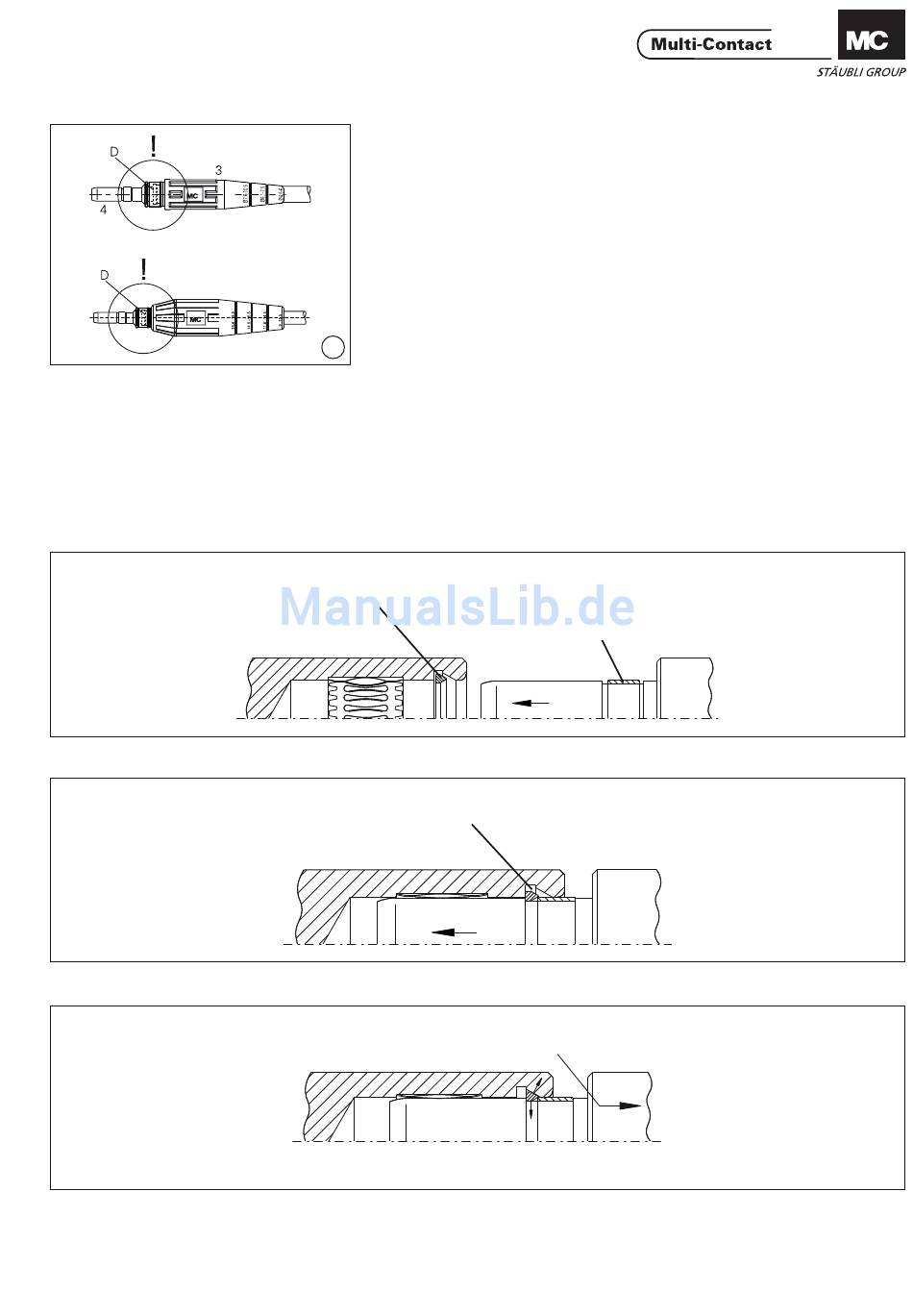

Steckermontage
(ill. 9)
Die Tülle (3) auf den Stecker (4) schie-
ben, bis sie in der Nut (D) einrastet.
Tülle (3a): Angecrimpter Stecker von
hinten durch die Tülle (3a) schieben
bis er in der Nut (D) einrastet.
Vollständige Einrastung optisch
kontrolliere n!
MC Arretierungssystem
(AR-System)
9
Das MC Arretierungs – (AR) – System
funktioniert nach der Art einer „Push-
pull-Kupplung" einer selbsttätig (beim
Steckvorgang) verriegelnden Schnell-
kupplung, bei der die Entriegelung
durch einen axial verschiebbaren
Kupplungsring erfolgt: zum Lösen erst
drücken (push), dann ziehen (pull).
Steckverbindung arretieren
Arretierung
Locking ring
1. Stecker in die Buchse schieben...
Druckpunkt
Pressure point
2. ...und arretieren.
Zugbelastung
Tensile load
3. Zur Prüfung:
Verbindung auf Zug belasten !
www.multi-contact.com
Plug assembly
(ill. 9)
Push the sleeve (3) over the plug (4)
until it engages into groove (D).Sleeve
(3a): Push the crimped on plug from
behind through the sleeve (3a) until it
engages in groove (D).
Visually check the snap-in parts!
MC Locking system
(AR-System)
The MC Locking system (AR) operates
on the "push-pull" principle. It is sel-
fl ocking when connected. Disconnec-
tion is effected by an axially displace-
able coupling ring: fi rst push, then pull
to disconnect.
Locking the plug connection
Schiebering
Sliding ring
1. Insert plug into socket...
2. ...and lock.
3. To control:
Apply tensile load !
5 / 8
