- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL DMX LED Operator 3 6-channel Lighting Controller Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
- Seite 2 Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 70064503 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/14 00071074.DOC, Version 1.0...
- Seite 3 - sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE DMX LED Operator 3 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
- Seite 4 Der Aufbau entspricht der Schutzklasse III. Das Gerät darf niemals ohne einen geeigneten Transformator betrieben werden. Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen. Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Garantieanspruch fallen.
- Seite 5 4. GERÄTEBESCHREIBUNG The easy way... Beim EUROLITE DMX LED Operator 3 handelt es sich um einen DMX-Controller, der speziell für die EUROLITE LED-Scheinwerfer mit Zoom und 6 DMX-Kanälen entwickelt wurde. Der Controller verfügt über vorprogrammierte Presets und Farben, die sich einfach auf Knopfdruck hervorrufen lassen.
- Seite 6 Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupp- lungen. Aufbau einer seriellen DMX-Kette: Verbinden Sie den DMX-Ausgang des DMX LED Operator 3 mit dem DMX-Eingang des nächsten Gerätes. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte angeschlossen sind.
- Seite 7 6. BEDIENUNG Stecken Sie die Anschlussleitung des Netzteils in die DC IN-Buchse ein. Stecken Sie das Netzteil in die Steckdose ein. Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, ist der DMX LED Operator 3 einsatzbereit. 6.1 Color Select Modus Im Color Select Modus können Sie die einzelnen Farben manuell über die Farbtasten unter „Hold Colors“...
- Seite 8 6.9 Parameter der Kanalfader im Interne Programme-Modus R（PROG SELECT） G（SPEED） B（FLASH/SENSITIVITY） ZOOM 0-17 R - rot 18-35 G - grün 36-53 B - blau 54-71 RG - gelb ungültig 72-89 RB – violett Flash Frequenz: 90-107 GB – cyan 108-125 RGB - weiß...
- Seite 9 - download the ultimate version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen a EUROLITE DMX LED Operator 3. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
- Seite 10 4. DESCRIPTION The easy way... The EUROLITE DMX LED Operator 3 is a DMX-controller especially designed for the EUROLITE LED-spots with zoom and 6 DMX-channels. This controller features pre-programmed presets and colours, which can easily be displayed by pressing one button.

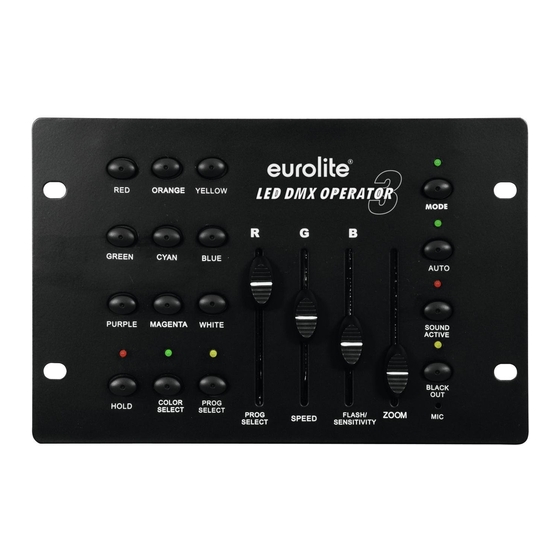

- Seite 11 4.2 Overview Overview of the control elements 1. Color-buttons für SELECT-COLOR MODE 2. HOLD button 3. SELECT-COLOR MODE Button 4. PROGRAM SELECT MODE Button 5. PROGRAM SELECT channel fader 6. SPEED channel fader 7. FLASH FREQUENCY/SENSITIVITY channel fader 8. ZOOM fader 9.
- Seite 12 Building a serial DMX-chain: Connect the DMX-output of the DMX LED Operator 3 with the DMX-input of the nearest device. Always connect one output with the input of the next fixture until all fixtures are connected.
- Seite 13 6.4 Sound Control-Mode The sound-control works via the built-in microphone. Press the SOUND ACTIVE-button - the LED lites up red. Push the Flash/Sensitivity-channel-fader to the desired sensitivity. The Prog Select-channel-fader and the Speed-channel-fader are void in this mode. 6.5 Hold Via this button, the Pause Function is set.
- Seite 14 7. CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no servicable parts inside the device. Maintenance and service operations are only to be carried out by authorized dealers.
