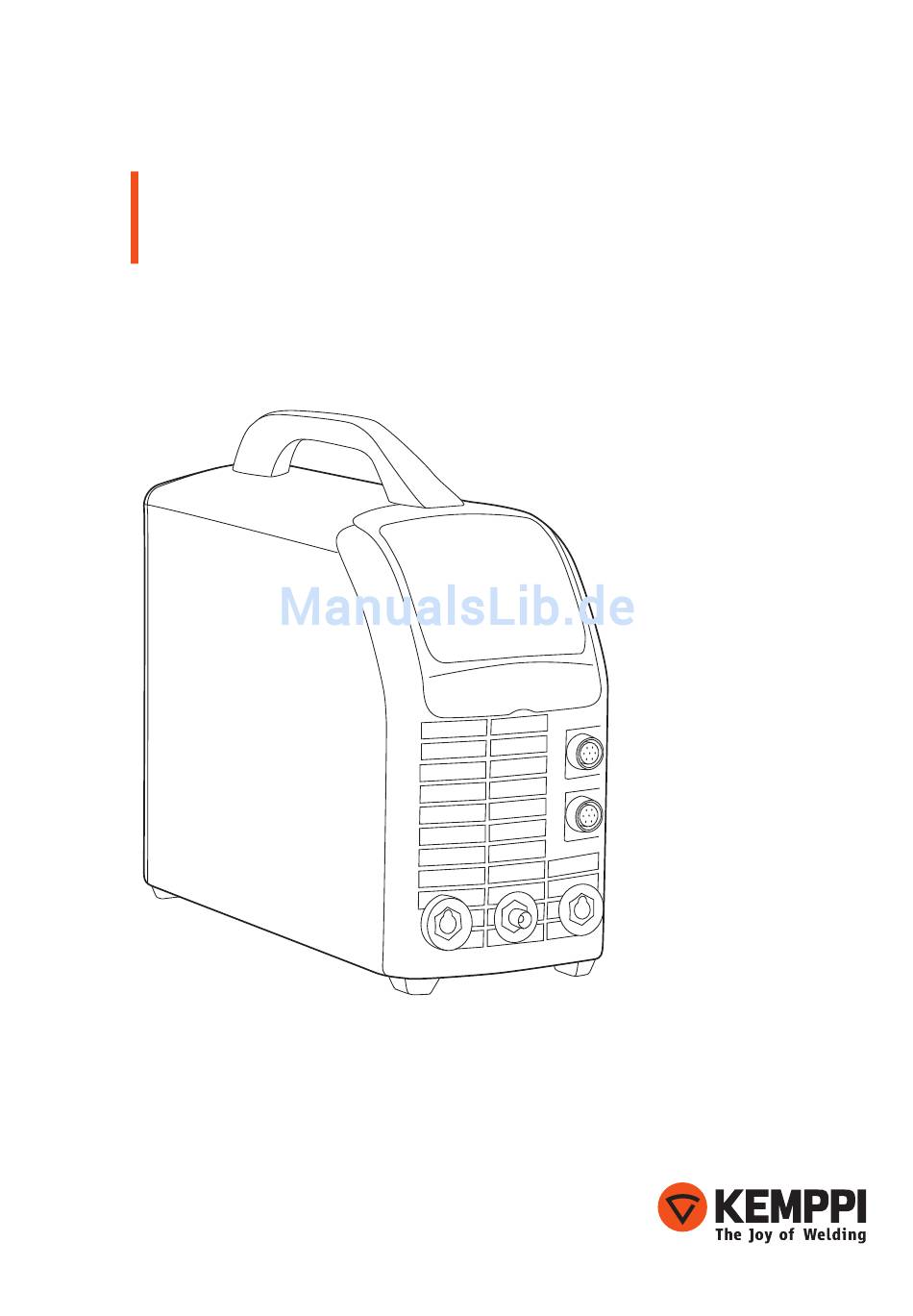

- Seite 1 MasterTig LT 250 Operating manual Bruksanvisning Gebrauchsanweisung Manual de instrucciones Käyttöohje Manuel d’utilisation Manuale d’uso Gebruiksaanwijzing Brugsanvisning Instrukcja obsługi Manual de utilização Инструкции по эксплуатации Bruksanvisning 操作手册...
- Seite 3 GEBRAUCHSANWEISUNG Deutsch...
-
Seite 4: Inhaltsverzeichnis
....................Bestellnummern ..................... Technische Daten ..................MasterTig LT 250... -
Seite 5: Vorwort
VORWORT Allgemeines Wir danken Ihnen, dass Sie sich für die MasterTig LT 250 von Kemppi entschieden haben. Bei korrekter Verwendung ermöglichen Kemppi-Produkte eine erhebliche Steigerung der Schweißproduktivität und eine langjährige wirtschaftliche Nutzung. Diese Betriebsanleitung enthält wichtige Informationen zur Benutzung, Wartung und Sicherheit Ihres Kemppi-Produkts. -
Seite 6: Vor Der Inbetriebnahme Der Maschine
Achten Sie bei Schleifarbeiten unbedingt darauf, dass der Funkenflug nicht auf die Schweißmaschine gerichtet ist. Anschluss der Stromversorgung Die MasterTig LT 250 benötigt keinen Anschluss an das Stromnetz, sondern wird über die Ausgabespannung einer Fremd-/Schweißstromquelle versorgt. Sie können eine Fremd-/ Schweißstromquelle für entweder Konstantstrom (CC) oder Konstantspannung (CV) verwenden, wie er für MMA- oder MIG-Schweißarbeiten üblicherweise eingesetzt wird. -
Seite 7: Gesamtansicht Der Schweißmaschine
Durchflussmesser Schweißkabelverbindung zur Fremd-/Schweißstromquelle HINWEIS! Die MasterTig LT 250 ist polaritätsgeschützt. Sollten die (+)/(-)-Stromkabel vertauscht angebracht werden, so wird die Maschine nicht funktionieren. In diesem Fall wird auch das Bedienpanel nicht mit Strom versorgt sein. © Kemppi Oy / 1422... -
Seite 8: Schweißkabelanschlüsse
Schließen Sie das Massekabel beim MMA-Schweißen an den Minuspol und beim WIG-Schweißen an den Pluspol an. Reinigen Sie die Werkstückoberfläche vor der Schweißarbeit und befestigen Sie die Masseklemme am Werkstück, so dass ein geschlossener und störungsfreier Schweißstromkreis aufgebaut wird. MasterTig LT 250... -
Seite 9: Bedienung
2,4-mm-Wolframelektrode bei Gleichströmen von bis zu 250 A verwendet werden. Spitzen Sie die Wolframelektrode vor der Schweißarbeit an (Länge der Spitze = ca. 1,5 x Elektrodendurchmesser). Wenn die Elektrode während des Schweißvorgangs mit dem Werkstück in Kontakt kommt, muss sie wieder angespitzt werden. © Kemppi Oy / 1422... -
Seite 10: Schutzgas
Durchsatz mithilfe des Knopfes einstellen (8-12 l/min). HINWEIS! Verwenden Sie ein Schutzgas, das für die Schweißanwendung geeignet ist. Die Gasflasche immer senkrecht auf einem speziell dafür vorgesehenen Wandregal oder Flaschenwagen aufstellen. Schließen Sie nach dem Gebrauch immer das Gasflaschenventil. MasterTig LT 250... -
Seite 11: Anschluss Für Mma-Schweißen
80 – 150 A 120 – 210 150 – 250 A Fe-Basic 30 – 55 A 50 – 80 A 80 – 110 A 110 – 150 A 140 – 200 200 – 250 A © Kemppi Oy / 1422... -
Seite 12: Betriebsfunktionen
Sie die Auswahltaste 4, um auf das MMA-Schweißverfahren umzuschalten. Die Schweißmaschine setzt automatisch die geeigneten Werte für die Zündzeit, den Zündimpuls und die Lichtbogendynamik fest. 3.4.3 TIG-Schweißfunktion Wählen Sie das WIG-Schweißverfahren, indem Sie die MMA/TIG-Taste drücken. MasterTig LT 250... -
Seite 13: Brennerschalter Im 2T-Modus Und Hochfrequenzzündung
Drücken Sie den Taster des WIG-Schweißbrenners und halten Sie ihn gedrückt oder lassen Sie ihn wieder los (je nachdem, ob 2T oder 4T gewählt wurde). Das Schutzgas strömt und der Schweißlichtbogen wird mittels Hochfrequenzzündung gezündet. © Kemppi Oy / 1422... -
Seite 14: Einstellung Der Schweißparameter
Elektrodenzündimpuls (-9 = Kein Impuls / 0 = Max. Impuls) Automatische Fernreglererkennung abschalten. 0 = Automatische Erkennung einschalten, 1 = Automatische Erkennung abschalten. *) Die Werkseinstellungen werden wiederhergestellt, wenn Sie den SETUP-Modus verlassen und der Wert 1 beträgt. MasterTig LT 250... -
Seite 15: Fehlercodes
Weitere Fehlercodes: Die Maschine kann Codes anzeigen, die hier nicht aufgeführt sind. Setzen Sie sich im Falle des Erscheinens eines nicht aufgeführten Codes mit einem durch Kemppi autorisierten Kundendienst in Verbindung und teilen Sie ihm den angezeigten Fehlercode mit. Fehlersuche... -
Seite 16: Wartung
Durch routinemäßige Wartungsarbeiten werden Gefahren und Fehlfunktionen vermieden. Wir empfehlen, dass Sie alle sechs Monate eine Wartung Ihrer Schweißmaschine einplanen. Ein von Kemppi autorisierter Kundendienst wird Ihre Maschine überprüfen sowie reinigen und dafür sorgen, dass alle Stromanschlüsse fest und sicher sitzen. Bei häufigen und hohen Temperaturänderungen können sich die Stromanschlüsse lockern und oxidieren. -
Seite 17: Bestellnummern
627022008 Ergänzungszubehör Fernregler am WIG-Schweißbrenner RTC 10 6185477 RTC 20 6185478 Gasflussmesser AR/Uhr 6265136 Schutzgasschlauch (4,5 m) W001077 Tragegurt 9592160 Fernregler R 10, Länge 5 m 6185409 R 10, Länge 10 m 618540901 R11F 6185407 © Kemppi Oy / 1422... -
Seite 18: Technische Daten
TECHNISCHE DATEN MasterTig LT 250 Anschlussspannungsbereich 40 V – 100 V Nominelle Anschlussleistung 8,6 kW/ 9,1 kVA Versorgungsstrom, I1max 155 A 230 A Versorgungsstrom, I1eff 90 A 135 A Anschlusskabel 35 mm² Ausgangsleistung bei 40 C 35 % ED 250 A/20 V... - Seite 20 KEMPPI OY KEMPPI, TRADING (BEIJING) COMPANY LTD Telefax +44 (0)845 6444202 Kempinkatu 1 sales.uk@kemppi.com Room 420, 3 Zone, Building B, PL 13 No.12 Hongda North Street, KEMPPI FRANCE S.A.S. FIN-15801 LAHTI Beijing Economic Development Zone, 65 Avenue de la Couronne des Prés...
