Easidew Taupunkt-Transmitter Bedienungsanleitung
2.2

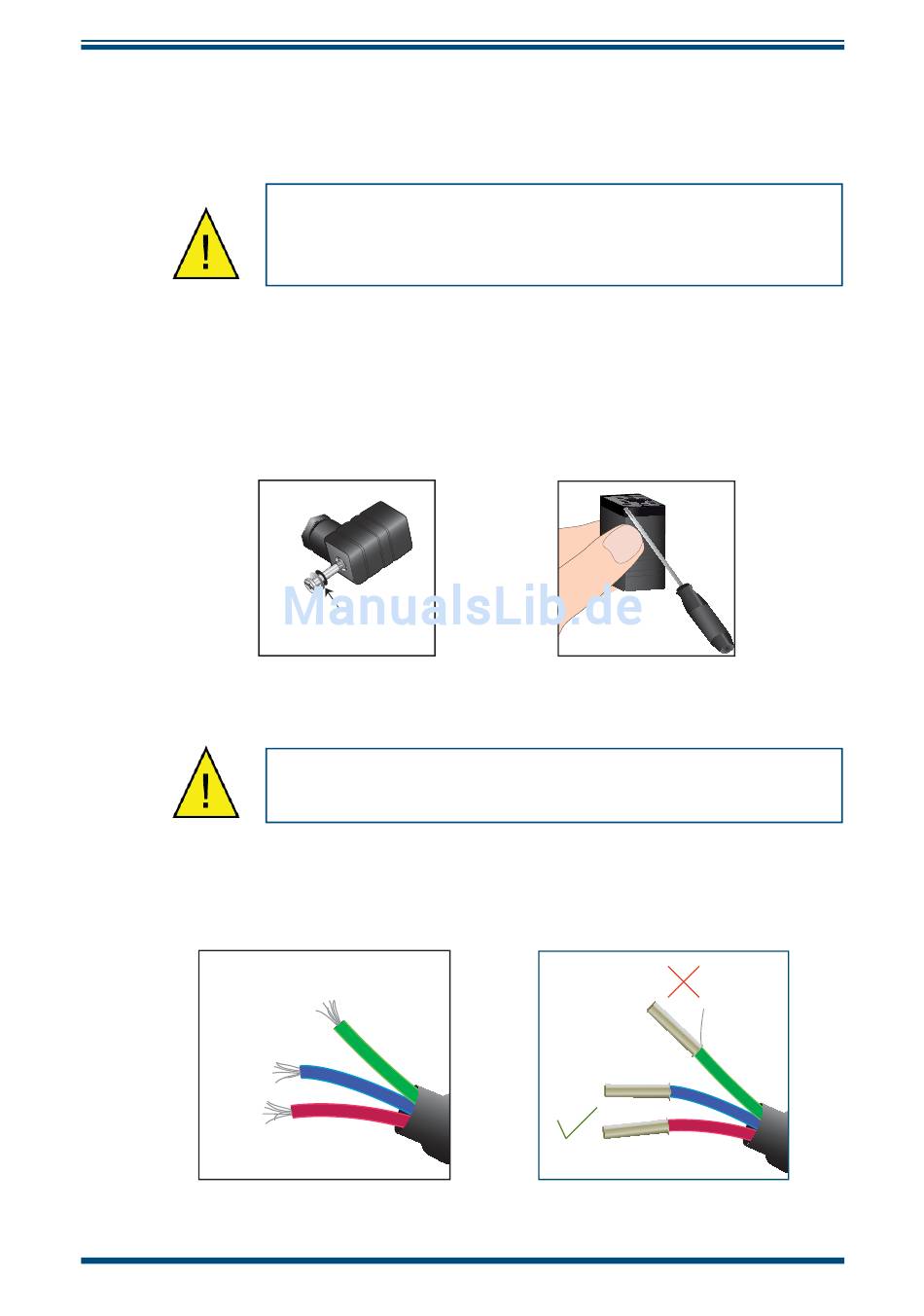

Vorbereiten des Sensorkabels
Das Sensorkabel ist NICHT standardmäßig im Lieferumfang enthalten. Sie erhalten ein
solches Kabel bei Ihrem lokalen Vertragshändler oder direkt bei Michell Instruments
(ausführliche Informationen fi nden Sie unter www.michell.com).
Bei der Montage des Kabels ist es wichtig, dass das Kabel ordnungsgemäß entsprechend
der Abb. 3 bis 6 hegestellt und angeschlossen wird.
Das Kabel wird über den abnehmbaren Steckverbinder mit dem Easidew-Transmitter
verbunden. Zur Entfernung des Steckverbinder-Klemmenblocks aus dem Außengehäuse
die Schraube in der Mitte entfernen, und den Klemmenblock mit einem kleinen
Schraubenzieher anheben.
HINWEIS: Die unten gezeigten Abbildungen 3 bis 6 sollten genauestens
befolgt werden. Die Aderendhülsen sollten so angebracht werden, dass sich
alle Drähte in den Aderendhülsen befi nden. Es darf sich kein Draht außerhalb
der Aderendhüles befi nden (siehe Abbildung 4).
Abb 3
Michell Instruments
Um der Zertifi zierung für Gefahrenbereiche zu entsprechen
ist es unbedingt nötig, dass die mitgelieferten Aderendhülsen
auf jedem Kabel, das in das Verbindungsstück eingefügt wird,
O-ring
und Unterlegscheibe
Entfernen des Steckverbinder-Klemmblocks
Abb 2
Vorsicht: Beim Entfernen der Schraube darauf achten, dass der
O-Ring (und die Unterlegscheibe) auf der Schraube verbleibt
und bei Wiederanbringen des Klemmenblocks vorhanden ist.
Abisoliertes Kabel
angebracht werden.
Abb 4
INSTALLATION
Gekrimptes Kabel
3
