INSTALLATION

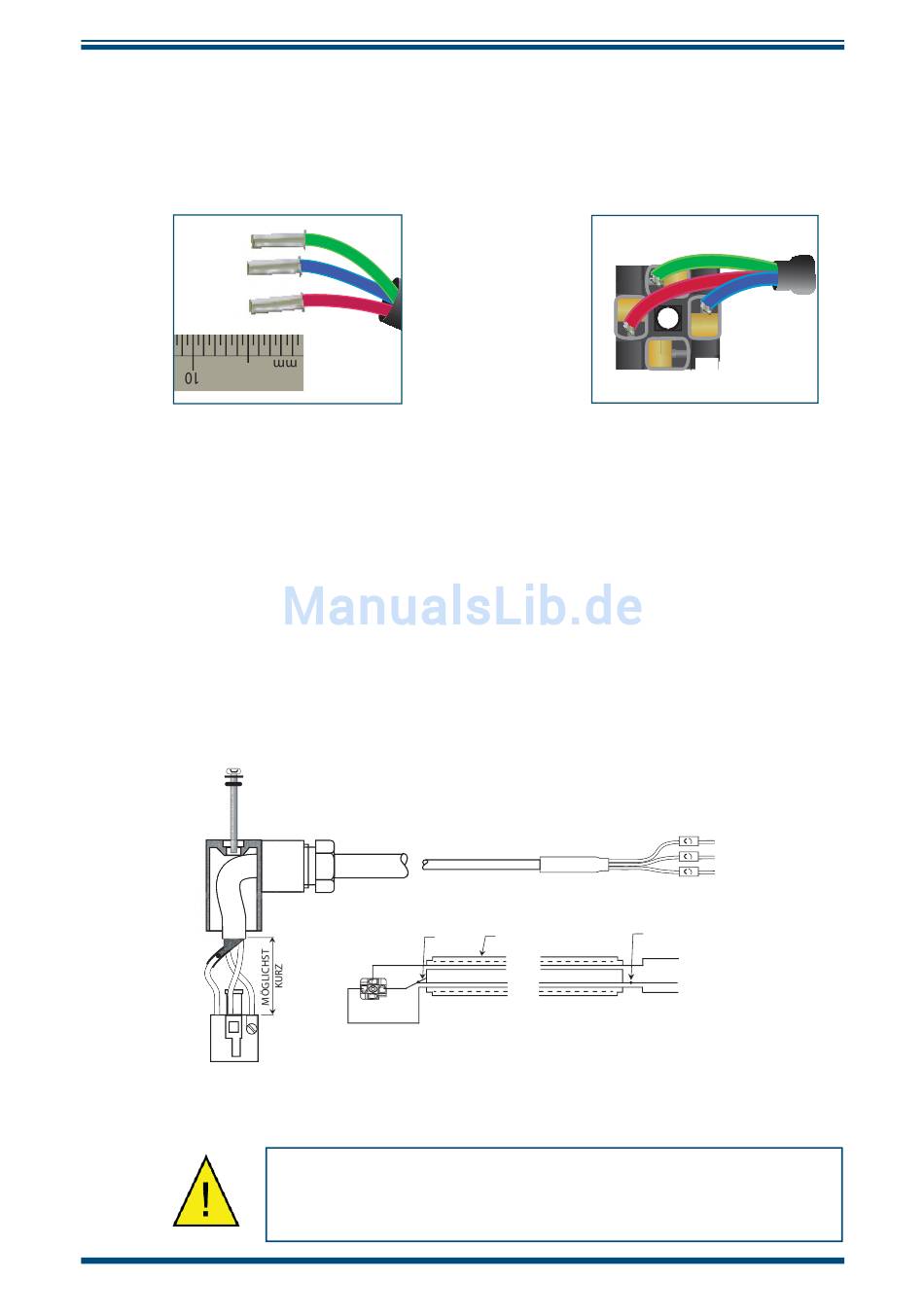

Die Aderendhülse sollte mindestens an 2 Positionen gekrimpt sein, danach wird die
Aderendhülse auf eine Länge von 5mm abgeschnitten (siehe Abbildung 5). Bevor der
Klemmblock mit einem Schraubendreher fest gezogen wird, müssen die Kabelenden mit
den Aderendhülsen ganz in die Klemmen eingeführt werden, wie in Abbildung 6 gezeigt
und dann befestigt werden.
Abb 5
Wenn alle Kabelverbindungen hergestellt sind, muss sichergestellt werden, dass ein
Mindestabstand zwischen jeder Klemme und eine Mindestkriechstrecke in der Luft von
2mm (0,8 ") vorhanden ist.
Für einen einwandfreien Betrieb des Transmitters und für eine optimale Leistung muss das
Sensorkabel entsprechend der nachfolgenden Zeichnung an den Sensorsteckverbinder
angeschlossen werden:
Hinweis:
Die
Anschlussklemmen und Verdrahtungsanschlüsse des von Michell Instruments
hergestellten Kabels:
MAßSTAB 2:1
4
Easidew Taupunkt-Transmitter Bedienungsanleitung
Gekürzt auf 5 mm
nachfolgende
Zeichnung
UMFLECHTUNG
GRÜN
SIGNAL (QUELLE)
1
BLAU
3
ROT
GND
2 4
+STROM
SIEHE
STECKVERBINDERRÜCKSEITE
Abb 7
Das Rücksignal mit 4-20 mA vor dem Anlegen der
Stromversorgung immer an eine geeignete Last anschließen
(siehe Abb. 7). Ohne den Anschluss an eine geeignete Last, kann
der Transmitter bei längerem Betrieb beschädigt werden.
3
Abb 6
enthält
UMFLECHTUNG
SCHIRM
GRÜN
YELLOW
BLAU
ROT
Verdrahtungsanschlüsse
97099 DE Ausgabe 13.5, April 2016
1
4
2
Kabelverbindung zu Stecker
die
Bezeichnung
GN
GRÜN - 4-20 mA
RD
ROT + STROM
BL
BLAU - SCHIRM
GRÜN- 4-20 mA
(QUELLE)
BLAU - SCHIRM
ROT
+ STROM
der
