2.3

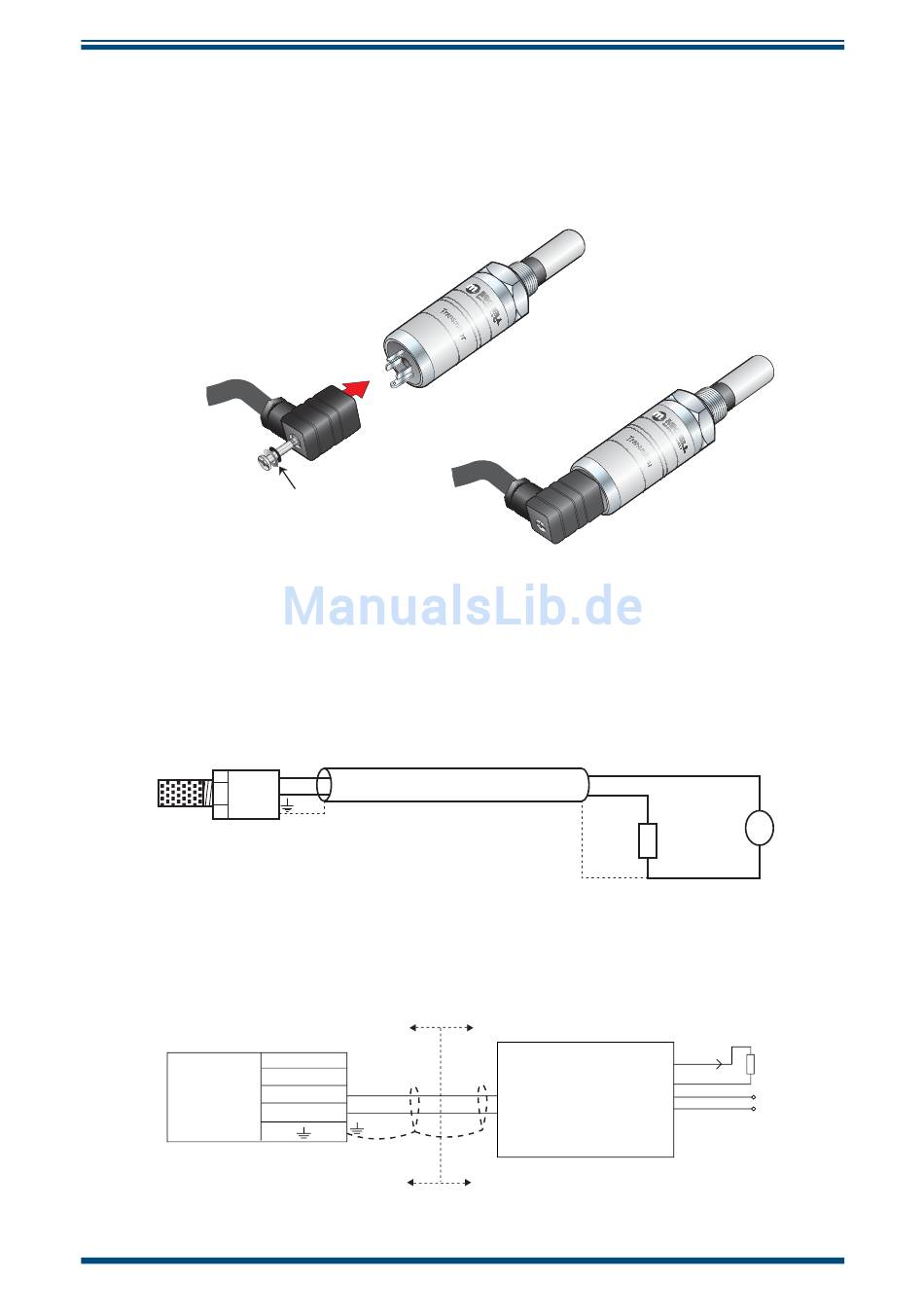

Kabelanschluss

Zur Gewährleistung einer vollständigen Abdichtung gemäß der Schutzklasse muss die
Sicherungsschraube bei der Installation mit einem Drehmoment von mindestens 3,4
Nm angezogen werden. Das Sensorkabel muss einen Mindestdurchmesser von 4,6 mm
haben.
und Unterlegscheibe
2.4

Elektrischer Anschlussplan

HINWEIS: Für maximale Leistung und zur Vermeidung von Interferenzen
sollte der Schirm angeschlossen werden.
DEW-POINT
TRANSMITTER
CERTIFICATION No's:
Baseefa06ATEX0330X
IECEx BAS 06.0090X
Michell Instruments
O-ring

Installation des Steckverbinders

Abb 8
3
1

Zweileiteranschluss-Diagramm

Abb 9
GALVANISCHE TRENNSCHNITTSTELLE
EX-Bereich
SENDER
VERSIONKLEMMENNUMMER
EASIDEW I.S.
(+)
3
(RETURN)
1
Abb 10
Screen/
Shield
Sicherer Bereich
KFD2-STC4-Ex1 H
KFD0-CS-Ex2.50p
KFD2-CR-Ex1.20200
KFD2-CR-Ex1.30200
(+)
KFD0-CS-Ex1.50P
(-)
MTL5041
MTL5040
MTL5541
Elektrische Anschlüsse
INSTALLATION
+
Supply
Max Load
12V Min
250R @ 12V
28V Max
500R @ 24V
+
4-20 mA
LAST
-
+VS (20 - 35 V DC)
VS -
