Sony SRS-A71 Bedienungsanleitung

SRS-A71/PC71.3-858-560-13.EFGS Page 1
3-858-560-13(1)
Stereo Active
Speaker System
Operating Instructions
Mode d'emploi
Bedienungsanleitung
Manual de instrucciones
SRS-A71/PC71
Sony Corporation © 1996 Printed in Philippines
A
Right speaker Left speaker
(rear) (rear)
to a headphones
Enceinte droite Enceinte gauche
jack
(arrière) (arrière)
(stereo mini jack)
to INPUT 1
jacks vers une prise
vers les prises casque
INPUT 1 (miniprise stéréo)
Discman,
WALKMAN*, etc.
Connecting cord (supplied)
Discman,
Cordon de liaison (fourni)
WALKMAN*, etc.
to INPUT 2 jack
vers la prise INPUT 2 Personal computer,
etc.
to R OUT jack
Ordinateur
vers la prise R OUT
Compact disc
personnel, etc.
player, Cassette
to a headphones jack
recorder, etc.
(stereo mini jack)
Enregistreur de
vers une prise casque
cassette, etc.
(miniprise stéréo)
B
Left speaker
(rear)
Enceinte gauche
(arrière)
OUTPUT (WOOFER)
to R OUT jack
vers la prise R OUT
Sub Woofer
(SRS-PC3DW etc.)
Caisson de grave secondaire
(SRS-PC3DW, etc.)
C
Left speaker (rear)
Enceinte gauche (arrière)
to a wall outlet
vers une prise murale
to DC IN 15 V jack AC power adaptor (supplied)
vers la prise DC IN 15 V Adaptateur secteur (fourni)
D
Left speaker Right speaker
(front) (front)
Enceinte gauche Enceinte droite
(avant) (avant)
1
4
2 PHONES (headphones) jack
2 3
La prise casque (2 PHONES)
English
Before operating the unit, please read this manual thoroughly and retain it for
future reference.
Power Source
(See fig. C)
WARNING
Note on the AC power adaptor
To prevent fire or shock hazard, do not expose the unit to rain or moisture. Use only the supplied AC power adaptor. Do not use any other AC power
adaptor.
To avoid electrical shock, do not open the cabinet. Refer servicing to qualified
personnel only.
Features

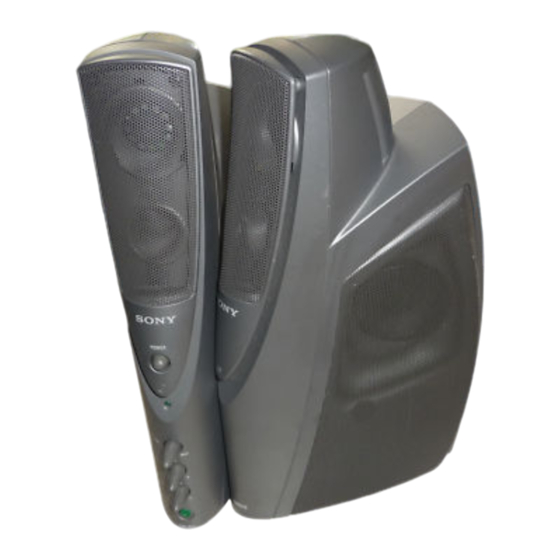

The Sony SRS-A71/PC71 is a compact-size speaker system with a built-in power
How to Use
amplifier. This system can be connected to a Discman, WALKMAN* headphone
stereo, personal computer, etc. (See fig. D)
•The magnetically shielded speakers should have little effect on a TV screen or
recorded tapes, etc. when placed close to them.
Listening to the sound through the built-in
•Equipped with a headphones jack.
•Power output of 7.5 W + 7.5 W
amplifier
•MEGA BASS circuit (SRS-A71)/IBB circuit (SRS-PC71) enables you to obtain
powerful bass regardless of the sound volume.
1
•The "dynamic sound duct" assures a rich and powerful bass. Press the POWER switch (Ø ON).
The POWER indicator lights up.
* WALKMAN is a registered trademark of Sony Corporation. 2
Adjust the VOLUME control.
3
Adjust the TREBLE control to your preference for the sound.
4
Adjust INPUT BALANCE control.
Precautions You can get the desired level balance of INPUT 1 and INPUT 2.
Turn off the MEGA BASS (Walkman) or BASS BOOST (Discman,etc.) function as
•Before operating the system, check that the operating voltage of your system is
it may cause sound distortion.
identical with the voltage of your local power supply.
After listening, press the POWER switch (ø OFF).
Where purchased Operating voltage
The POWER indicator goes off.
Continental European countries 230 V AC, 50 Hz
Other countries 220 – 230 V AC, 50 Hz
Listening to the sound through headphones
•Use only the supplied AC power adaptor. Do not use any other AC power
Connect the headphones to the PHONES jack.
adaptor.
The sound from the speakers is automatically turned off.
•After operating the system with the AC power adaptor, disconnect the AC
power adaptor from the wall outlet if the system is not to be used for an
extended period of time. The POWER switch on the left speaker does not turn
the AC power adaptor off.
Specifications
•Do not open the cabinet. Refer servicing to qualified personnel only.
•Do not leave the system in a location near heat sources, or in a place subject to
direct sunlight, excessive dust, moisture, rain or mechanical shock.
Amplifier section
•Should any solid object or liquid fall into either speaker, disconnect the AC
Power output 7.5 W + 7.5 W
power adaptor and have the speaker checked by qualified personnel before
Input impedance 4.7 kilohms (at 1 kHz)
operating it any further.
Input Phono jacks (INPUT 1)
•Do not use alcohol, benzine, or thinner to clean the cabinet.
Stereo mini jack (INPUT 2)
•Although this system is magnetically shielded, do not leave recorded tapes,
Speaker section
watches, personal credit cards or floppy disks using magnetic coding in front of
System 2 WAY, bass reflex type
the system for an extended period of time.
Speaker unit Woofer
•The nameplate indicating operating voltage, power consumption, etc., is located
magnetically shielded ø 65 mm (2
on the side of the plug of the AC power adaptor. Tweeter
magnetically shielded ø 30 mm (1
•Install the system on a flat, level surface.
Nominal Impedance 8 ohms
•Poor installation may cause it to fall over or drop.
Rated input power 8 W
Do not place valuables near it.
General
Power requirement DC IN 15 V (left speaker only)
If the TV picture or monitor display is magnetically distorted
Woofer output mini jack (monaural)
Headphone output stereo mini jack
Although this system is magnetically shielded, there may be cases that the picture
Approx. 89 × 292 × 170 mm (w/h/d)
Dimensions
on some TV sets/personal computer sets may become magnetically distorted. In
× 11
(3 5 /
8
such a case, turn off the power of the TV set/personal computer set once, and
Mass Left speaker: Approx. 910 g (2 lb)
after 15 to 30 minutes turn it on again. For the personal computer set, take the Right speaker: Approx. 790 g (1 lb 12 oz.)
appropriate measures such as data storage before turning it off. Supplied accessories AC power adaptor (1)
When there seems to be no improvement, locate the system further away from Connecting cord (stereo mini plug ˜ phono plugs) (1)
Optional accessories Plug adaptor PC-236HG
the TV set/personal computer set. Furthermore, be sure not to place objects in
Connecting cord RK-G138HG
which magnets are attached or used near the TV set/personal computer set, such
as audio racks, TV stands, toys etc. These may cause magnetic distortion to the
Design and specifications are subject to change without notice.
picture due to their interaction with the system.
The CE mark on the unit is valid only for products marketed in the European
If you have any questions or problems concerning your system that are not
Union.
covered in this manual, please consult your nearest Sony dealer.
Connections
(See fig. A)
Connect the left speaker to the source equipment.
Use the INPUT 2 jack on the left speaker when connected to another source
equipment.
When the system is connected to a monaural jack of a radio, etc., the sound may
only come through the left speaker. In such a case, use the optional Sony plug
adaptor PC-236HG. The sound will come through both speakers.
To connect to a stereo phone-type headphones jack
Use the optional RK-G138HG connecting cord.
Connecting to a sub woofer
(See fig. B)
Connect a sub woofer to OUTPUT (WOOFER) jack (mini jack (monaural)). The
volume of the connected speaker system is adjustable with the VOLUME control.
Français
Avant la mise en service de cet appareil, prière de lire attentivement ce mode
d'emploi que l'on conservera pour toute référence ultérieure.
AVERTISSEMENT
Afin d'éviter tout risque d'incendie ou d'électrocution, ne pas exposer cet
appareil à la pluie ou à l'humidité.
Afin d'écarter tout risque d'électrocution, garder le coffret fermé. Ne confier
l'entretien de l'appareil qu'à un personnel qualifié.
Polarity of the plug
Caractéristiques
Le système Sony SRS-A71/PC71 est un système de haut-parleurs de forme
compacte avec amplificateur intégré. Il peut être raccordé à un Discman,
WALKMAN*, casque stéréo, etc.
•Les haut-parleurs à blindage magnétique affectent peu les écrans de télévision
ou cassettes enregistrées, etc. quand ils sont placés à proximité.
•Le système est équipé d'une prise pour casque.
•Puissance de sortie de 7,5 W + 7,5 W
•Le circuit MEGA BASS (SRS-A71)/Circuit IBB (SRS-PC71) permet d'obtenir des
graves puissants quel que soit le réglage du volume.
•L'évent pour son dynamique procure des graves riches et puissantes.
* WALKMAN est une marque déposée de Sony Corporation.
Précautions
•Avant de mettre le système en marche, contrôlez si la tension de
fonctionnement est identique à celle de l'alimentation secteur locale.
Lieu d'achat Tension de fonctionnement
Pays d'Europe continentale secteur 230 V, 50 Hz
Autres pays secteur 220 – 230 V, 50 Hz
•Utiliser uniquement l'adaptateur secteur fourni à l'exclusion de tout autre.
•Débrancher l'adaptateur de la prise murale après avoir fait fonctionner le
système sur le secteur, si le système ne doit pas être utilisé pendant longtemps.
L'interrupteur POWER du haut-parleur gauche n'éteint pas l'adaptateur
secteur.
•Ne pas ouvrir le coffret. Faire appel à un technicien qualifié uniquement.
•Ne pas installer le système près d'une source de chaleur ou dans un endroit
exposé au soleil, à une poussière excessive, à l'humidité, à la pluie ou à des
chocs mécaniques.
•Si un solide ou liquide pénétrait à l'intérieur d'une enceinte, débranchez le
cordon d'alimentation secteur et faites vérifier l'enceinte par un professionnel
avant de la remettre en service.
•Ne pas utiliser d'alcool, de benzine ou de diluant pour nettoyer le coffret.
•Bien que ce système soit magnétiquement blindé, ne pas laisser de cassettes
enregistrées, montres, cartes de crédit ou disquettes à code magnétique devant
le système pendant un temps prolongé.
5 / inch)
8
•La plaque signalétique indiquant la tension de fonctionnement, la
3 / inch)
16 consommation et autres informations électriques, se trouve sur le côté de la
fiche de l'adaptateur secteur.
•Installez la chaîne sur une surface plane et de niveau.
•Une installation médiocre peut la faire se renverser et tomber. Ne placez pas
d'objets précieux à proximité.
Si l'image d'un téléviseur ou l'affichage d'un moniteur sont
× 7
1 / 1 / in.)
2 2
déformés magnétiquement
Bien que ce système soit à blindage magnétique, il peut arriver que l'image de
certains téléviseurs/écrans d'ordinateur personnel soit déformée
magnétiquement. Dans ce cas, éteindre le téléviseur/ordinateur, et attendre 15 à
30 minutes avant de le remettre sous tension. Pour l'ordinateur, prendre des
mesures adéquates, telles que sauvegarde des données avant la mise hors tension.
Si aucune amélioration n'est constatée, éloigner le système du téléviseur/
ordinateur. Par ailleurs, vérifier qu'aucun objet contenant des aimants, tel que
rack audio, support de téléviseur, jouets, etc., n'est fixé ou placé à proximité du
téléviseur/ordinateur. Ils pourraient provoquer une déformation magnétique de
l'image suite à leur interaction avec le système.
Pour toute question ou tout problème au sujet de ce système non couverts dans ce
mode d'emploi, consulter le revendeur Sony le plus proche.
Connexions
(Voir fig. A)
Raccorder le haut-parleur gauche à l'appareil source.
Utiliser la prise INPUT 2 sur le haut-parleur gauche pour raccorder le haut-
parleur à un autre appareil source.
Quand le système est raccordé à la prise monaurale d'une radio, etc., le son ne
sort que par le haut-parleur gauche. Dans ce cas, utiliser l'adaptateur de fiche
Sony optionnel PC-236HG. Le son sortira des deux haut-parleurs.
Connexion à une prise de casque de type téléphonique stéréo
Utiliser le cordon de connexion RK-G138HG.
Raccordement d'un caisson de grave
(Voir fig. B)
Raccorder un caisson de grave à la prise OUTPUT (WOOFER) (minijack (mono)).
Le volume du caisson raccordé peut être réglé avec la commande VOLUME.
Sources d'alimentation
(Voir fig. C)
Remarque sur l'adaptateur secteur
Utilisez uniquement l'adaptateur secteur fourni, à l'exclusion de tout autre.
Polarité de la fiche
Fonctionnement
(Voir fig. D)
Ecoute du son avec l'amplificateur intégré
1
Appuyer sur l'interrupteur d'alimentation POWER (Ø ON).
L'indicateur d'alimentation POWER s'allume.
2
Ajuster le réglage VOLUME.
3
Ajuster le son avec la commande TREBLE selon vos préférences.
4
Ajuster la balance avec la commande INPUT BALANCE.
Le niveau de INPUT 1 et INPUT 2 peut ainsi être réglé au niveau souhaité.
Mettre la function MEGA BASS (Walkman) ou BASS BOOST (Discman, etc. ) hors
service pour éviter les distorsions du son.
Après l'écoute, appuyer sur l'interrupteur d'alimentation POWER (ø OFF).
L'indicateur d'alimentation POWER s'éteindra.
coute avec un casque
Raccorder le casque à la prise PHONES.
Le son des haut-parleurs est automatiquement coupé.
Spécifications
Section amplificateur
Sortie de puissance 7,5 W + 7,5 W
Impédance d'entrée 4,7 kilohms (à 1 kHz)
Entrée Prises cinch (INPUT 1)
Minijack stéréo (INPUT 2)
Section haut-parleurs
Système Type 2 voies, bass reflex
Haut-parleur Grave
blindage magnétique ø 65 mm (2 5 / 8 po.)
AIgu
blindage magnétique ø 30 mm (1 3 / po.)
16
Impédance nominale 8 ohms
Puissance d'entrée nominale
8 W
Généralités
Alimentation électrique 15 V CC (haut-parleur gauche uniquement)
Sortie de caisson de grave
minijack (mono)
Sortie de casque minijack stéréo
Env. 89 × 292 × 170 mm (l/h/p)
Dimensions
× 11 × 7
(3 5 / 1 / 1 / in.)
8 2 2
Poids Haut-parleur gauche: env. 910 g (2 li.)
Haut-parleur droit: env. 790 g (1 li. 12 on.)
Accessoires fournis Cordon secteur (1)
Cordon de connexion (minifiche stéréo ˜ fiches cinch) (1)
Accessoires en option Adaptateur de fiche PC-236HG
Cordon de connexixon RK-G138HG
La conception et les spécifications sont modifiables sans préavis.
La marque CE de l'appareil n'est valide que pour les produits commercialisés
dans l'Union Européenne.
SRS-A71/PC71.3-858-560-13.EFGS Page 1
