Fig. 2
Fig. 3
Fig. 4
Fig. 5
98 international
14
16
15
Kokkupanek

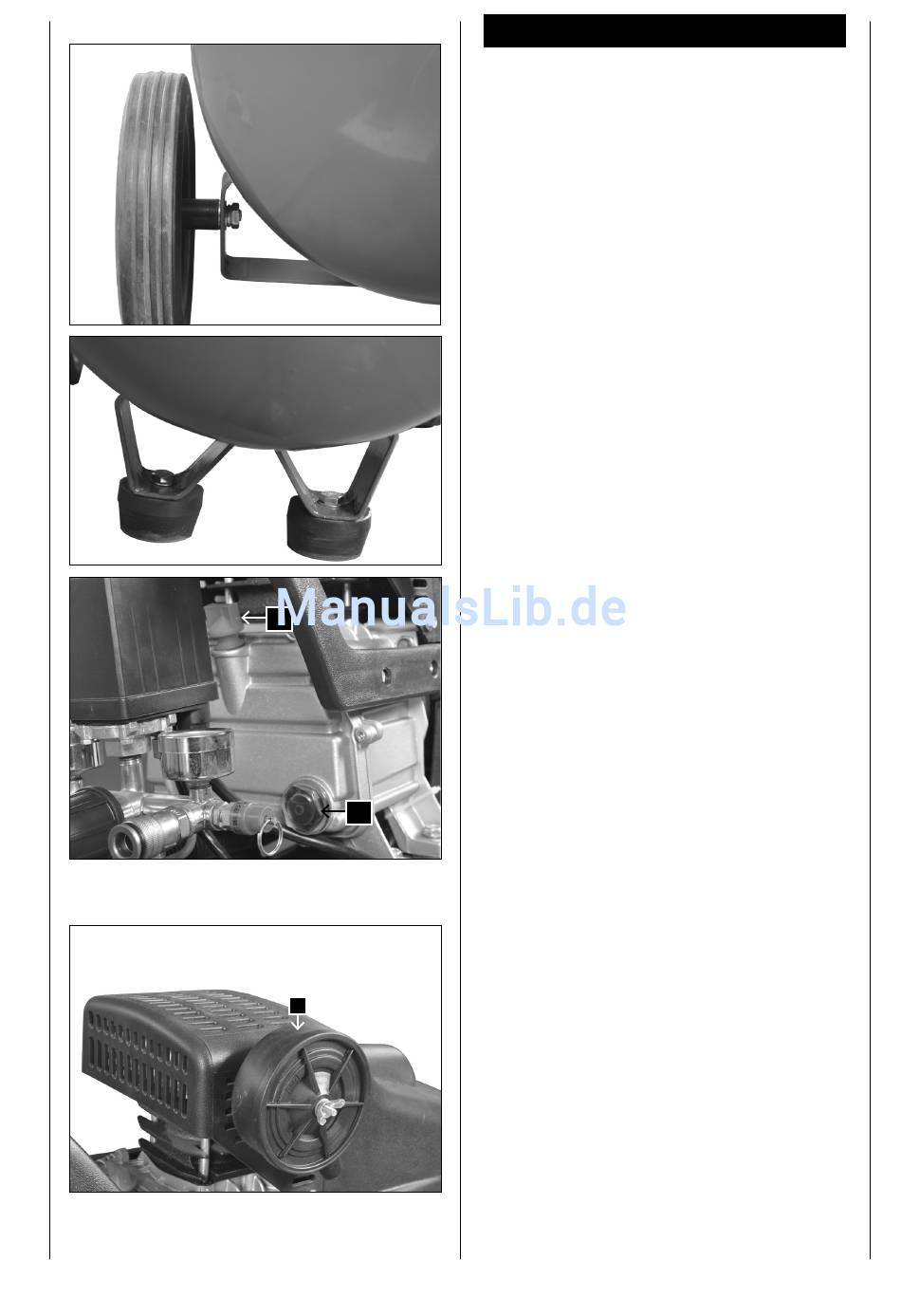

Rattad, Joonis 2
1 Selleks, et kinnitada rattad (12), asetage kõigepealt
rattapoltidega ketas rattast läbi. Seejärel kinnitage ke-
tas ja kuuskantmutter ratta siseküljel. Kinnitage ratas
läbi paagi all asuva kronsteini avause.
2 Kinnitage lapik seib, lõhestusseib ja mutter. Nüüd
keerake käsitsi mutter kinni selliselt, et rattal oleks
võimalik pöörelda.
3 Libistage ratas paagi all olevast klambrist läbi. Seejärel
kinnitage ketas, ohutusklaas ja mutter ning keerake
need koos kinni.
4 Korrake samu toiminguid teise rattaga.
Kummist jalalaba, Joonis 3
Kinnitage kummist jalalaba paagi esiküljele, kasutades
tarnituid kruve, seibe ja mutreid.
Õli, Joonis 4
Hoiatus: Esmakordsel kasutamisel peab kompressor
olema õliga täidetud
1 Masina kasutamine ilma õlita põhjustab parandamatu
kahjustuse ning muudab garantii kehtetuks.
2 Eemaldage kompressori raamil oleva karteri peal asuv
õli sisselaske plastikkork (14).
3 Kallake tarnitud õli karterisse kuni õlitase klaasnäidikus
(16) ulatub punase sõõri keskosa.
4 Asetage õli sisselaske kork (14) tagasi ning sulgege
see kindlalt.
Õhufilter, Joonis 5
Hoiatus: Õhufilter peab olema paigaldatud enne es-
makordset kasutamist. Ilma filtrita töötamine kahjustab
kompressorit ning muudab garantii kehtetuks.
Õhufilter (15) on silindri paremale küljele tugevasti kinni
kruvitud
