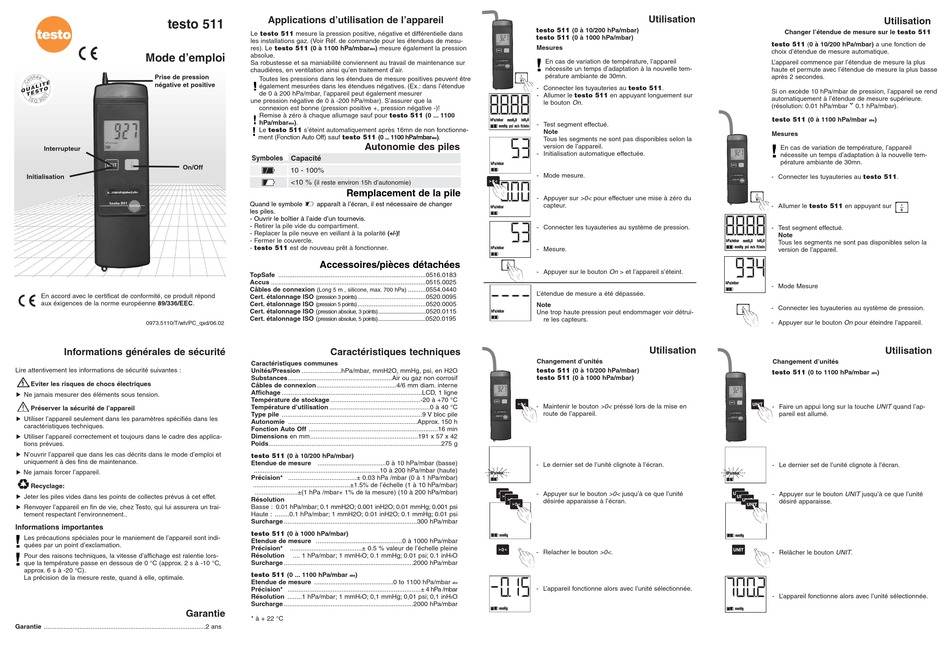

testo 511
Mode d'emploi
Prise de pression
négative et positive
Interrupteur
On/Off
Initialisation
En accord avec le certificat de conformité, ce produit répond
aux éxigences de la norme européenne 89/336/EEC.
0973.5110/T/wh/PC_qxd/06.02
Informations générales de sécurité
Lire attentivement les informations de sécurité suivantes :
Eviter les risques de chocs électriques
Ne jamais mesurer des éléments sous tension.
Préserver la sécurité de l'appareil
Utiliser l'appareil seulement dans les paramètres spécifiés dans les
caractéristiques techniques.
Utiliser l'appareil correctement et toujours dans le cadre des applica-
tions prévues.
N'ouvrir l'appareil que dans les cas décrits dans le mode d'emploi et
uniquement à des fins de maintenance.
Ne jamais forcer l'appareil.
Recyclage:
Jeter les piles vides dans les points de collectes prévus à cet effet.
Renvoyer l'appareil en fin de vie, chez Testo, qui lui assurera un trai-
tement respectant l'environnement..
Informations importantes
Les précautions spéciales pour le maniement de l'appareil sont indi-
quées par un point d'exclamation.
Pour des raisons techniques, la vitesse d'affichage est ralentie lors-
que la température passe en dessous de 0 °C (approx. 2 s à -10 °C,
approx. 6 s à -20 °C).
La précision de la mesure reste, quand à elle, optimale.

Garantie

Garantie ..........................................................................................2 ans
Applications d'utilisation de l'appareil
Le testo 511 mesure la pression positive, négative et différentielle dans
les installations gaz. (Voir Réf. de commande pour les étendues de mesu-
res). Le testo 511 (0 à 1100 hPa/mbar
) mesure également la pression
abs
absolue.
Sa robustesse et sa maniabilité conviennent au travail de maintenance sur
chaudières, en ventilation ainsi qu'en traitement d'air.
Toutes les pressions dans les étendues de mesure positives peuvent être
également mesurées dans les étendues négatives. (Ex.: dans l'étendue
de 0 à 200 hPa/mbar, l'appareil peut également mesurer
une pression négative de 0 à -200 hPa/mbar). S'assurer que la
connexion est bonne (pression positive +, pression négative -)!
Remise à zéro à chaque allumage sauf pour testo 511 (0 ... 1100
hPa/mbar
).
abs
Le testo 511 s'éteint automatiquement après 16mn de non fonctionne-
ment (Fonction Auto Off) sauf testo 511 (0 ... 1100 hPa/mbar
Autonomie des piles
Symboles
Capacité
10 - 100%
<10 % (
il reste environ 15h d'autonomie)
Remplacement de la pile
Quand le symbole
apparaît à l'écran, il est nécessaire de changer
les piles.
- Ouvrir le boîtier à l'aide d'un tournevis.
-
Retirer la pile vide du compartiment.
- Replacer la pile neuve en veillant à la polarité (+/-)!
- Fermer le couvercle.
- testo 511 est de nouveau prêt à fonctionner.
Accessoires/pièces détachées
TopSafe ..................................................................................0516.0183
Accus ......................................................................................0515.0025
Câbles de connexion
..........0554.0440
(Long 5 m , silicone, max. 700 hPa)
Cert. étalonnage ISO
(pression 3 points)
......................................0520.0095
Cert. étalonnage ISO
(pression 5 points)
......................................0520.0005
Cert. étalonnage ISO (
0520.0115
pression absolue, 3 points)......................................
Cert. étalonnage ISO (
pression absolue, 5 points)......................................
0520.0195
Caractéristiques techniques
Caractéristiques communes
Unités/Pression ......................hPa/mbar, mmH2O, mmHg, psi, en H2O
Substances..........................................................Air ou gaz non corrosif
Câbles de connexion ............................................4/6 mm diam. interne
Affichage ..............................................................................LCD, 1 ligne
Température de stockage ..................................................-20 à +70 °C
Température d'utilisation ........................................................0 à 40 °C
Type pile ..............................................................................9 V bloc pile
Autonomie ........................................................................Approx. 150 h
Fonction Auto Off ........................................................................16 min
Dimensions en mm............................................................191 x 57 x 42
Poids................................................................................................275 g
testo 511 (0 à 10/200 hPa/mbar)
Etendue de mesure ......................................0 à 10 hPa/mbar (basse)
......................................................................10 à 200 hPa/mbar (haute)
Précision* ......................................± 0.03 hPa /mbar (0 à 1 hPa/mbar)
......................................................±1.5% de l'échelle (1 à 10 hPa/mbar)
........................±(1 hPa /mbar+ 1% de la mesure) (10 à 200 hPa/mbar)
Résolution
Basse : 0.01 hPa/mbar; 0.1 mmH2O; 0.001 inH2O; 0.01 mmHg; 0.001 psi
Haute : ........0.1 hPa/mbar; 1 mmH2O; 0.01 inH2O; 0.1 mmHg; 0.01 psi
Surcharge ..........................................................................300 hPa/mbar
testo 511 (0 à 1000 hPa/mbar)
Etendue de mesure ................................................0 à 1000 hPa/mbar
Précision*
........................................± 0.5 % valeur de l'échelle pleine
Résolution
.... 1 hPa/mbar; 1 mmH
O; 0.1 mmHg; 0.01 psi; 0.1 inH
2
Surcharge ........................................................................2000 hPa/mbar
testo 511 (0 ... 1100 hPa/mbar
)
abs
Etendue de mesure ............................................0 to 1100 hPa/mbar
Précision* ..........................................................................± 4 hPa /mbar
Résolution ........1 hPa/mbar; 1 mmH
O; 0,1 mmHg; 0,01 psi; 0,1 inH
2
Surcharge ........................................................................2000 hPa/mbar
* à + 22 °C
testo 511 (0 à 10/200 hPa/mbar)
testo 511 (0 à 1000 hPa/mbar)
Mesures
En cas de variation de température, l'appareil
nécessite un temps d'adaptation à la nouvelle tem-
pérature ambiante de 30mn.
- Connecter les tuyauteries au testo 511.
- Allumer le testo 511 en appuyant longuement sur
le bouton On .
- Test segment effectué.
Note
).
abs
Tous les segments ne sont pas disponibles selon la
version de l'appareil.
- Initialisation automatique effectuée.
- Mode mesure.
- Appuyer sur >0< pour effectuer une mise à zéro du
capteur.
- Connecter les tuyauteries au système de pression.
- Mesure.
- Appuyer sur le bouton On > et l'appareil s'éteint.
L'étendue de mesure a été dépassée.
Note
Une trop haute pression peut endommager voir détrui-
re les capteurs.
Changement d'unités
testo 511 (0 à 10/200 hPa/mbar)
testo 511 (0 à 1000 hPa/mbar)
- Maintenir le bouton >0< préssé lors de la mise en
route de l'appareil.
- Le dernier set de l'unité clignote à l'écran.
- Appuyer sur le bouton >0< jusqu'à ce que l'unité
désirée apparaisse à l'écran.
- Relacher le bouton >0< .
O
2
abs
- L'appareil fonctionne alors avec l'unité sélectionnée.
O
2
Utilisation
Changer l'étendue de mesure sur le testo 511
testo 511 (0 à 10/200 hPa/mbar) a une fonction de
choix d'étendue de mesure automatique.
L'appareil commence par l'étendue de mesure la plus
haute et permute avec l'étendue de mesure la plus basse
après 2 secondes.
Si on excède 10 hPa/mbar de pression, l'appareil se rend
automatiquement à l'étendue de mesure supérieure.
(résolution: 0.01 hPa/mbar ð 0.1 hPa/mbar).
testo 511 (0 à 1100 hPa/mbar
Mesures
En cas de variation de température, l'appareil
nécessite un temps d'adaptation à la nouvelle tem-
pérature ambiante de 30mn.
- Connecter les tuyauteries au testo 511.
- Allumer le testo 511 en appuyant sur
- Test segment effectué.
Note
Tous les segments ne sont pas disponibles selon la
version de l'appareil.
- Mode Mesure
- Connecter les tuyauteries au système de pression.
- Appuyer sur le bouton On pour éteindre l'appareil.
Utilisation
Changement d'unités
testo 511 (0 to 1100 hPa/mbar
- Faire un appui long sur la touche UNIT quand l'ap-
pareil est allumé.
- Le dernier set de l'unité clignote à l'écran.
- Appuyer sur le bouton UNIT jusqu'à ce que l'unité
désiré apparaisse.
- Relâcher le bouton UNIT .
- L'appareil fonctionne alors avec l'unité sélectionnée.
Utilisation
)
abs
Utilisation
)
abs
