Inhaltszusammenfassung für testo 560i

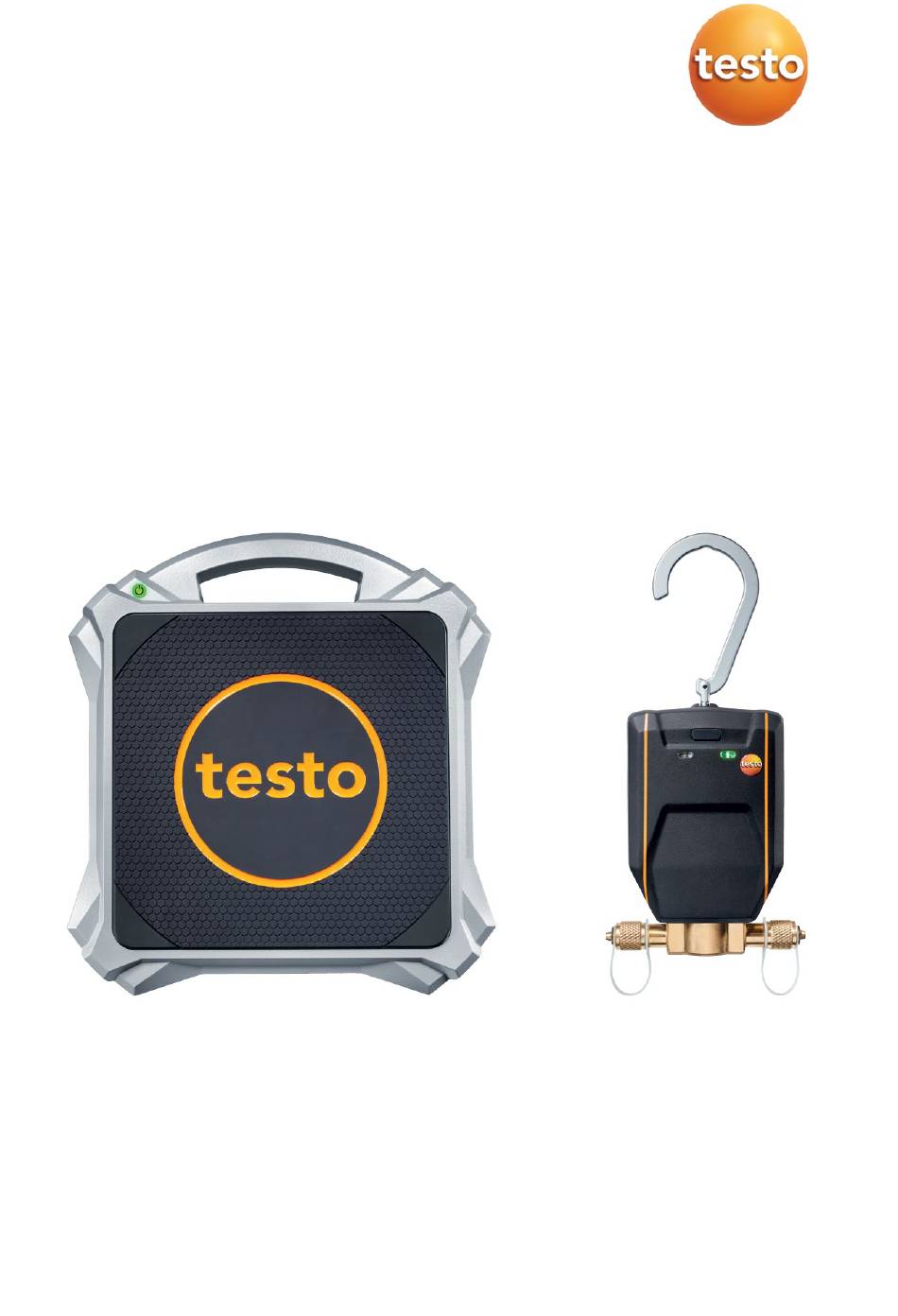

- Seite 1 560i und testo Smart Valve 0564 1560 0560 5600 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Batterien / Akkus einlegen ..............8 Gerät ein- und ausschalten ..............9 Bluetooth -Verbindung herstellen ............9 ® Bluetooth -Verbindung zu testo Smart App herstellen ......10 ® 7.3.1 Bluetooth ® -Verbindung zu Monteurhilfe testo 550s / testo 557s 7.3.2 herstellen .................... - Seite 3 Anschlüsse sauber halten ..............34 Ölrückstände entfernen ............... 34 Messgenauigkeit sicherstellen ............. 34 Batterien / Akkus wechseln ..............35 Technische Daten ................36 Technische Daten testo 560i ............... 36 10.1 Technische Daten testo Smart Valve ........... 37 10.2 Tipps und Hilfe ................... 37 Zubehör ....................
-
Seite 4: Zu Diesem Dokument
[OK] Bedientasten des Gerätes oder Schaltflächen der Programm- oberfläche. 2 Sicherheit und Entsorgung Beachten Sie das Dokument Testo Informationen (liegt dem Produkt bei). 3 Produktspezifische Zulassungen Die aktuellen Landeszulassungen entnehmen Sie bitte den gedruckten Kurzanleitungen, die den Produkten beiliegen. -
Seite 5: Produktspezifische Hinweise
Inbetriebnahme von Anlagen, darf nur von qualifiziertem Fachpersonal durchgeführt werden. 5 Bestimmungsgemäße Verwendung Die Waage testo 560i und das Ventil testo Smart Valve sind Hilfsmittel für Wartungs- und Servicearbeiten an Kälteanlagen und Wärmepumpen. Sie dürfen nur von qualifiziertem Fachpersonal eingesetzt werden. - Seite 6 5 Bestimmungsgemäße Verwendung Die Geräte testo 560i und testo Smart Valve können entweder zusammen mit der testo Smart App oder zusammen mit einer der Monteurhilfen testo 550s und testo 557s genutzt werden. Das Gerät testo Smart Valve ist mit den meisten nichtkorrosiven Kältemitteln, Wasser und Glykol kompatibel.
-

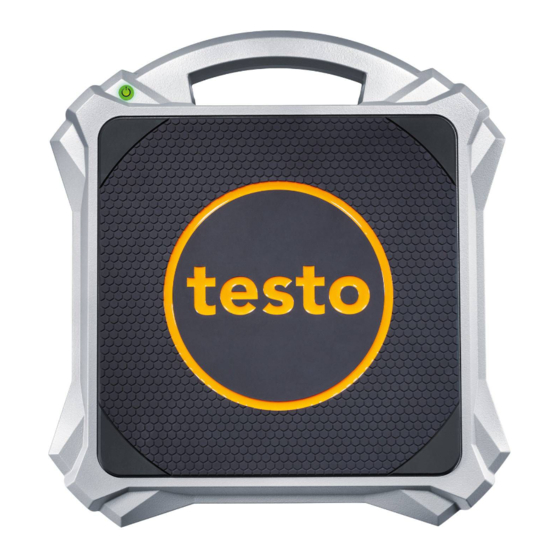

Seite 7: Produktbeschreibung
6 Produktbeschreibung 6 Produktbeschreibung Übersicht testo 560i Batteriefach (Rückseite) Das Laden von Akkus im 1 Ein-/Ausschalter Gerät ist nicht möglich. -
Seite 8: Übersicht Testo Smart Valve
6 Produktbeschreibung Übersicht testo Smart Valve Ein-/Ausschalter Aufhänge-Vorrichtung klappbar - 1x klicken: Einschalten (Rückseite) - gedrückt halten: Ausschalten - 3x klicken: Ventil für 1 s öffnen Batteriefach (Rückseite) Status-LED Das Laden von Akkus im - konstant rot: Ventil offen Gerät ist nicht möglich. -
Seite 9: Erste Schritte
-Verbindungsmodus. -Verbindungsmodus kann die Verbindung zur testo Im Bluetooth ® Smart App oder zu einer Monteurhilfe testo 550s oder testo 557s hergestellt werden. Batterien während des Betriebs nicht wechseln oder entnehmen, da der Füllprozess sonst gestört wird. Bei längerem Nichtgebrauch: Batterien / Akkus entnehmen. -
Seite 10: Gerät Ein- Und Ausschalten
® Smart App oder zu einer Monteurhilfe testo 550s oder testo 557s hergestellt werden. ON-Taste lange drücken. Das Gerät wird ausgeschaltet. Bluetooth ® -Verbindung herstellen Die Waage testo 560i Waage bzw. das Ventil testo Smart Valve sind eingeschaltet. -
Seite 11: Bluetooth ® -Verbindung Zu Testo Smart App Herstellen
Um eine Verbindung via Bluetooth ® herstellen zu können benötigen Sie ein Tablet oder Smartphone, auf dem Sie die Testo Smart App bereits installiert haben. Die App erhalten Sie für iOS Geräte im AppStore, für Android-Geräte im Play Store oder über das Scannen des QR-Codes in der Monteurhilfe. -
Seite 12: Einschalten
7 Erste Schritte Das Menu Bluetooth wird angezeigt. Einschalten 7.3.2.1 Menü Bluetooth ist ausgewählt. [Menu/Enter] Im Schaltersymbol wird angezeigt. Bluetooth ® aktivieren: Mit [▼] Schaltfläche [Completed] (Erledigt) aktivieren und mit [Menu/Enter] bestätigen. Das Bluetooth ® -Symbol wird im Display angezeigt, Bluetooth ®... -
Seite 13: Produkt Verwenden
® ausgeschaltet. 8 Produkt verwenden Die Waage testo 560i und das Ventil testo Smart Valve können entweder zusammen mit der testo Smart App oder zusammen mit einer der Monteurhilfen testo 550s und testo 557s genutzt werden. Dieses Produkt ist zur gasförmigen Befüllung von Kälteanlagen geeignet. -
Seite 14: Steuerung Über App
8 Produkt verwenden Grundsätzlich bricht die Befüllung in folgenden Situationen ab: • Das Gewicht auf der Waage ändert sich ruckartig bzw. ungewollt. • Die maximale Füllmenge ist erreicht, obwohl der Endwert (SH / SC) noch nicht erreicht ist. Steuerung über App Waage und Ventil sind eingeschaltet. - Seite 15 8 Produkt verwenden Geräte-Statusleiste Konfiguration Messwertanzeige bearbeiten Weitere Symbole auf der Bedienoberfläche (ohne Nummerierung) eine Ebene zurück Ansicht verlassen Messdaten / Bericht teilen Suchen Favorit Löschen weitere Informationen Bericht anzeigen Mehrfachselektion Hauptmenü erreicht man über das Symbol oben links. Um das Hauptmenü...
-
Seite 16: Kunde Erstellen Und Bearbeiten
8 Produkt verwenden Kunde erstellen und bearbeiten 8.1.1 Kunde Im Menü können alle Kunden- und Messstellen-Informationen angelegt, bearbeitet und gelöscht werden. Die mit einem * gekennzeichneten Eingabefelder sind Pflichtfelder. Ohne Informationen in diesem Feld können keine Kunden bzw. Messstellen gespeichert werden. anklicken. -
Seite 17: Messstellen Erstellen Und Bearbeiten
8 Produkt verwenden Neuer Kunde wurde gespeichert. Messstellen erstellen und bearbeiten 8.1.2 anklicken. Hauptmenü öffnet sich. Kunde [Customer] anklicken. Menü Kunde öffnet sich. 3 + Neuer Kunde [+ New Customer] anklicken. Rechte Registerkarte Messstelle (Measuring Points) anklicken. 5 + Neue Messstelle [+ New Measuring Point] anklicken. -
Seite 18: Suchen Und Löschen Von Messergebnissen
8 Produkt verwenden Weitere Eigenschaften wählen. Bei den Messtellen Kanal, Auslass oder Kanal mit k-Faktor sind weitere Einstellungen der Eigenschaften möglich. 9 Speichern [Save] anklicken. Neue Messstelle wurde gespeichert. Suchen und Löschen von Messergebnissen 8.1.3 Speicher Im Menü können Sie alle gespeicherten Messungen aufrufen, im Detail analysieren sowie csv-Daten und PDF-Berichte erstellen und speichern. -
Seite 19: Sensoren
[Sensors]. Dort können Sie allgemeine Informationen zu den aktuell verbundenen als auch zu den vor kurzem verbundenen Fühlern einsehen. Informationen 8.1.4.1 Zu jedem Fühler sind Informationen hinterlegt. Die App ist mit testo 550s / testo 557s verbunden. anklicken. Hauptmenü öffnet sich. -
Seite 20: Einstellungen
8 Produkt verwenden Einen der angezeigten Fühler anklicken. Es erscheinen Informationen zu Model, Artikelnummer, Seriennummer und Version Firmware. Einstellungen 8.1.4.2 Zu jedem Fühler können zusätzlich Einstellungen vorgenommen werden. Der Fühler ist mit der App verbunden. anklicken. Hauptmenü öffnet sich. Sensoren anklicken. -
Seite 21: Messeinstellungen
8 Produkt verwenden Messeinstellungen 8.1.6 Einstellungen [Settings] anklicken. Menü Einstellungen öffnet sich. 2 Messeinstellungen [Measurement settings] anklicken. Fenster mit verschiedenen Grundeinstellungen zur Messung öffnet sich. Gewünschte Einstellungen anklicken und ggf. ändern. Gewünschte Messeinstellungen sind eingestellt. Messeinstellungen [Measurement settings] verlassen. -
Seite 22: Hilfe Und Informationen
Gewünschte Einstellungen sind eingestellt. Privatsphäre Einstellungen [Privacy settings] verlassen. Hilfe und Informationen 8.1.9 Unter Hilfe und Informationen befinden sich Informationen zum testo 550s / testo 557s, das Tutorial kann aufgerufen und durchgeführt werden. Dort befinden sich auch die rechtlichen Hinweise. Geräteinformation 8.1.9.1 Hilfe und Information anklicken. -
Seite 23: Haftungsausschluss
Ventil und Waage verbunden. Firmware der Monteurhilfe ist auf dem aktuellen Stand. Das Firmware-Update erfolgt über Download der aktuellen testo Smart App über App-Store oder PlayStore. Einstellungen und Steuerung erfolgen über die Monteurhilfe. Hauptmenü der Monteurhilfe Refrigeration [Kälte]... -
Seite 24: Anschließen Der Geräte
Das testo Smart Valve vor Vibrationen schützen. Andernfalls kann ein sicheres Öffnen und Schließen nicht gewährleistet werden. Wenn das testo Smart Valve einem harten Stoß ausgesetzt wird oder herunterfällt, muss es erneut ein und ausgeschalten werden. Andernfalls kann es die Ventilposition verlieren. -
Seite 25: Bei Verwendung Der App Das Ventil Ohne Monteurhilfe Direkt Mit
Bei Verwendung der App das Ventil ohne Monteurhilfe direkt mit Kältemittelschläuchen an die Anlage anschließen. Manuelles Befüllen über Gewicht Diese Funktion ermöglicht es, mit der Waage testo 560i in Kombination mit App oder Monteurhilfe testo 550s / testo 557s einen Kältemittelkreislauf manuell über Gewicht zu befüllen. - Seite 26 8 Produkt verwenden An Monteurhilfe/App gewünschtes Kältemittel auswählen und mit [Menu/Enter] bestätigen. Ggf. an Monteurhilfe/App Sensor nullen [P = 0]. Ventil(e) von Hand aufdrehen und Kältemittel der Anlage zuführen bis der gewünschte Wert erreicht ist. Zugeführtes Kältemittel wird in g/kg Schritten an der Monteurhilfe/App angezeigt.
-
Seite 27: Automatische Befüllung Nach Zielgröße Gewicht
Automatische Befüllung nach Zielgröße Gewicht Diese Funktion ermöglicht es, mit der Waage testo 560i und dem Ventil testo Smart Valve in Kombination mit App oder Monteurhilfe testo 550s / testo 557s das eingegebene Wunschgewicht automatisch in die Anlage zu befüllen. - Seite 28 8 Produkt verwenden In der App das gewünschte Gewicht einstellen, das der Anlage zugeführt werden soll und den Vorgang starten mit der Schaltfläche [▼]. Das Ventil öffnet und versucht, die eingestellte Füllmenge zu befüllen. Es findet keine pulsierende Befüllung statt. ...
-
Seite 29: Automatische Befüllung Nach Zielgröße Überhitzung
8 Produkt verwenden Automatische Befüllung nach Zielgröße Überhitzung Diese Funktion ermöglicht es, mit der Waage testo 560i und dem Ventil testo Smart Valve in Kombination mit App oder Monteurhilfe testo 550s / testo 557s einen Kältemittelkreislauf über die Zielgröße Überhitzung zu befüllen. - Seite 30 8 Produkt verwenden An Monteurhilfe/App den gewünschten Zielüberhitzungswert einstellen, der erreicht werden soll und den Vorgang starten mit der Schaltfläche [▼]. Das Ventil öffnet und versucht, die eingestellte Überhitzung durch die Befüllung von Kältemittel zu erreichen. Zugeführtes Kältemittel wird in g/kg Schritten an der Monteurhilfe/App angezeigt.
-
Seite 31: Automatisches Befüllen Nach Zielgröße Unterkühlung
8 Produkt verwenden Automatisches Befüllen nach Zielgröße Unterkühlung Diese Funktion ermöglicht es, mit der Waage testo 560i und dem Ventil testo Smart Valve in Kombination mit App oder Monteurhilfe testo 550s / testo 557s einen Kältemittelkreislauf über die Zielgröße Unterkühlung zu befüllen. - Seite 32 8 Produkt verwenden An Monteurhilfe/App den gewünschten Zielunterkühlungswert einstellen, der erreicht werden soll und den Vorgang starten mit der Schaltfläche [▼]. Das Ventil öffnet und versucht, die eingestellte Unterkühlung durch die Befüllung von Kältemittel zu erreichen. Zugeführtes Kältemittel wird in g/kg Schritten an der Monteurhilfe/App angezeigt.
-
Seite 33: Automatische Befüllung Über Zielüberhitzung
8 Produkt verwenden Automatische Befüllung über Zielüberhitzung Diese Funktion ermöglicht es, mit der Waage testo 560i und dem Ventil testo Smart Valve in Kombination mit App oder Monteurhilfe testo 550s / testo 557s einen Kältemittelkreislauf über die Zielüberhitzung zu befüllen. - Seite 34 8 Produkt verwenden An Monteurhilfe/App den gewünschten Zielüberhitzungswert einstellen, der erreicht werden soll und den Vorgang starten mit der Schaltfläche [▼]. Das Kältemittel wird der Anlage automatisch zugeführt, bis der eingestellte Wert erreicht ist. Zugeführtes Kältemittel wird in g/kg Schritten an der Monteurhilfe/App angezeigt.
-
Seite 35: Instandhaltung
9 Instandhaltung 9 Instandhaltung Kalibrierung Die Waage testo 560i und das Ventil testo Smart Valve werden standardmäßig mit einem Werks-Kalibrierzertifikat ausgeliefert. In vielen Applikationen empfiehlt sich eine Re-Kalibrierung in einem Intervall von 12 Monaten. Diese können durch Testo Industrial Services (TIS) oder andere zertifizierte Dienstleister durchgeführt werden. -
Seite 36: Batterien / Akkus Wechseln
® -Verbindungsmodus kann die Verbindung zur testo Im Bluetooth ® Smart App oder zu einer Monteurhilfe testo 550s oder testo 557s hergestellt werden. Batterien während des Betriebs nicht wechseln oder entnehmen, da der Füllprozess sonst gestört wird. Bei längerem Nichtgebrauch: Batterien / Akkus entnehmen. -
Seite 37: Technische Daten
10 Technische Daten Batterien während des Betriebs nicht wechseln oder entnehmen, da der Füllprozess sonst gestört wird. Bei längerem Nichtgebrauch: Batterien / Akkus entnehmen. 10 Technische Daten 10.1 Technische Daten testo 560i Eigenschaft Wert Verbindung zum Sensor BLE 4.2+ Schnittstelle BLE 4.2+... -
Seite 38: Technische Daten Testo Smart Valve
12 Support Aktuelle Informationen zu Produkten, Downloads und Links zu Kontaktadressen für Supportanfragen finden Sie auf der Testo Webseite unter: www.testo.com. Wenn Sie Fragen haben, wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten finden Sie auf der Rückseite dieses... - Seite 39 Testo SE & Co. KGaA Celsiusstraße 2 79822 Titisee-Neustadt Germany Telefon: +49 7653 681-0 E-Mail: info@testo.de Internet: www.testo.com 0970 5610 de 01 – 04.2022...
