Vari VRC-2W Bedienungsanleitung Seite 6

e. Sollen unsere Schwimmerschalter (anstelle der Sensoren) verwendet werden, ist es möglich,
diese mit einem Stecker an die gleiche Buchse anzuschließen.
f. Optional:
Das Gerät kann mit internen Klemmen (X5 neben dem Trafo) und einer Verschraubung, anstelle
der Sensorbuchse, für die Sensorik versehen werden. Dadurch ist es möglich VRS-5 Sensoren,
unsere Schwimmerschalter, oder beliebige andere Fabrikate (mit Goldkontakten!), ohne Stecker
einzusetzen. Mit dem Jumper J4 kann dann bei Bedarf der Sensoreingang S1 gegen GND (-) oder
gegen 10V (+) geschaltet werden (Jumper von Mitte nach "-" = GND an S1 oder von Mitte nach
"+" = Plus an S1).
g. Weiterhin ist es möglich, eine aufsteckbare Zusatzplatine einzubauen, mit der Sie die
Möglichkeit erhalten, Leitfähigkeitselektroden einzusetzen. Die Empfindlichkeit ist mit einem
Poti einstellbar. Ist die Klemmleiste X5 bestückt, kann zwischen OC (Open Collektor) und
+12V noch ein Zusatzrelais für ein Meldegerät (z.B. Alarmhupe) geschaltet werden. Der OC -
Ausgang ist belastbar mit max. 100mA !
Achtung, diese Arbeiten von Pkt. f dürfen nur von einem Elektrofachmann ausgeführt werden!

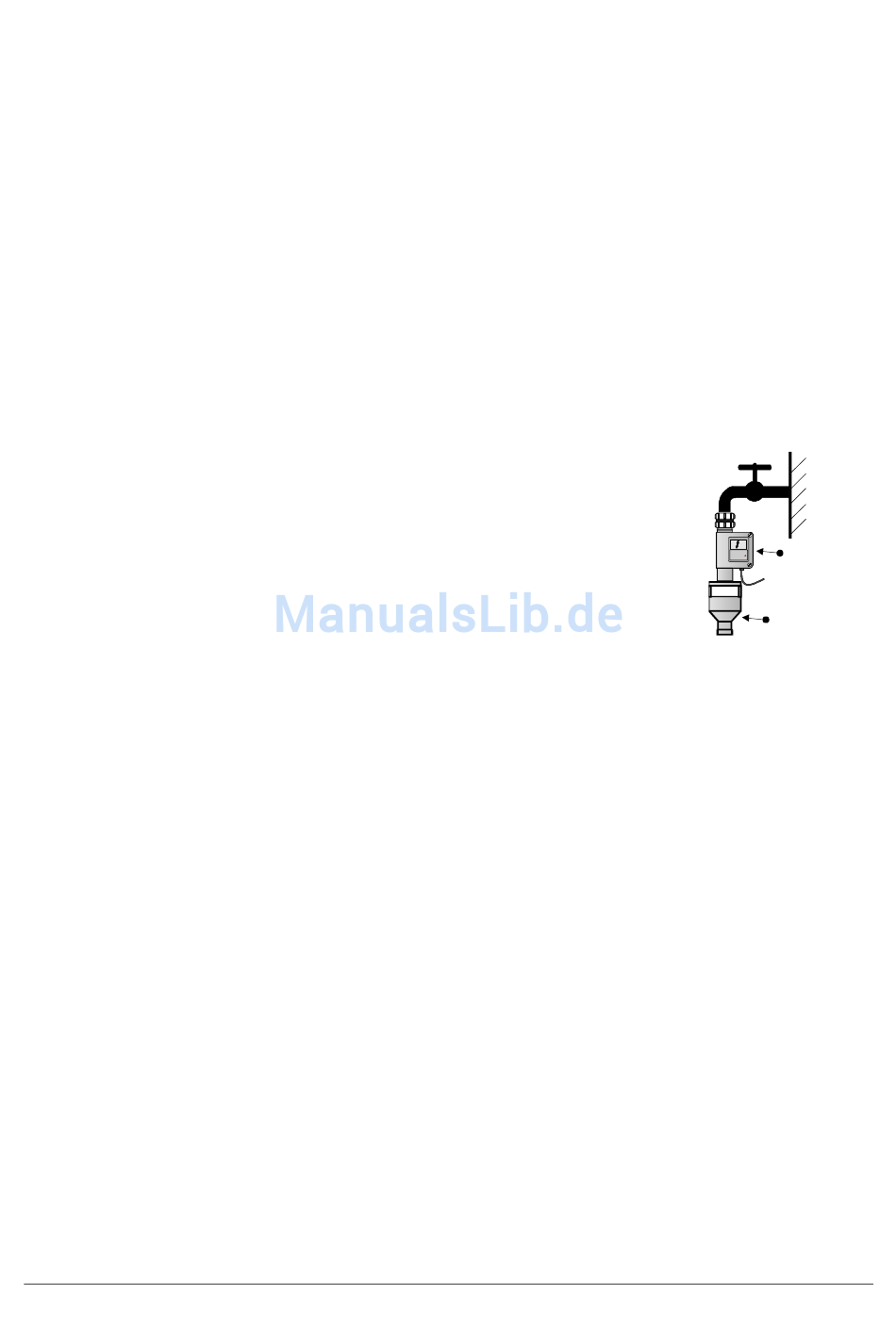

3. Installation des Nachfüllventils und des Nachfülltrichters
Das Nachfüllventil hat einen ¾" Wasseranschluss, ähnlich wie Ihre
Waschmaschine. Verlegen Sie die Anschlussleitung bis zu einem freien
Wasserauslaufventil (z. B. der freigewordene Waschmaschinenanschluss) und
schrauben Sie das Ventil auf.
Wenn die Zisterne tiefer liegt als das Ventil, kann ein Nachfülltrichter
unmittelbar unter dem Ventil installiert werden und das Wasser in freiem
Zulauf in die Zisterne geleitet werden. Wenn ein freier Zulauf nicht möglich
ist, müssen Sie den Nachfülltrichter auf eine höher liegende Stelle installieren
und das Wasser mit einem Wasserschlauch mit 10 mm Innendurchmesser dorthin führen. Bitte
berücksichtigen Sie die Trinkwasserverordnung DIN 1988, Teil 4 und die örtlichen Vorschriften.
Ihre Installationsfirma gibt Ihnen gerne Auskunft.
Das Nachfüllventil ist mit 5 m Kabel fest an das Steuergerät angeschlossen.
Bei größeren Entfernungen wird eine 40 oder 50 mm HT-Verrohrung empfohlen. Als Bindeglied
zwischen Rohr und Trichter empfiehlt sich ein handelsüblicher Gummidichtring mit einem
Innendurchmesser von 32 mm (Überwurfmutter entfällt).
Von einer Trinkwassereinspeisung über einen Schlauch wird wegen der Gefahr des
Wasserrückstaus abgeraten!
Nach dem Ventil darf kein zusätzliches Absperrorgan (Kugelhahn etc.) installiert werden!
4. Anschließen der Förderpumpe
Der Netzstecker der betriebsbereit aufgestellten Pumpe wird in die Steckdose des Steuergerätes
gesteckt.
5. Einfache Testmöglichkeiten (Weitere Testmöglichkeiten s. Testprogramm)
Sie können das Nachfüllventil jederzeit, ohne die Leitungen des Ventils ab- oder umzuklemmen,
testen.
Um das Nachfüllventil zu testen, drücken Sie die rote Drucktaste auf der Vorderseite des
Steuergerätes. Das Ventil wird angesteuert. Wenn Sie die Taste loslassen, schließt das Ventil. Sie
können ununterbrochen höchstens 30 Minuten die Taste betätigen, dann schaltet das Ventil
automatisch mit Fehlermeldug (grüne LED blinkt gleichmäßig) ab.
Um die Förderpumpe zu testen, stecken Sie den Netzstecker der Pumpe direkt in eine Steckdose.
6. Meldeleuchte.
Über der Testtaste ist eine grüne Leuchtdiode (LED) eingebaut. Sie hat drei Funktionen:
a. Das Dauerlicht signalisiert Normalbetrieb
Dateiname: VRC-2W- BedD.doc Stand: Juni 2011
Ventil
Nachfül l v ent il für
Regenwasser anlagen
T yp :VR V -1
2 30V5 0 H z
va
1 0ba r ma x.
2 5l/M in. Gro ßosth eim
Anschluß
Steuergerät
Zulauftrichter
