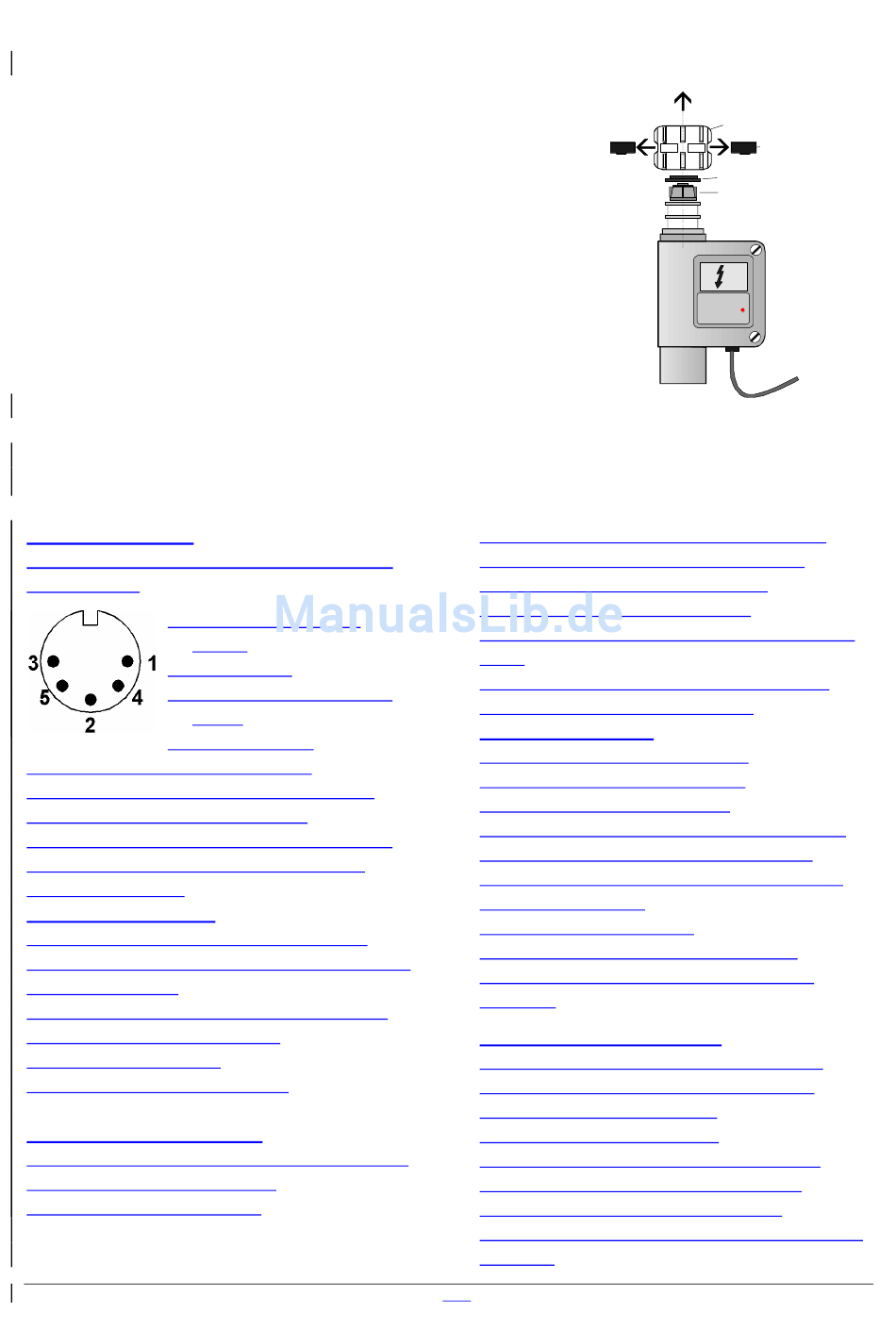

Mindestens 1x im Jahr sollte kontrolliert werden, ob noch eine Wassermenge von mindestens10
l/min durch das Ventil läuft. Gegebenenfalls muss das im Ventil eingebaute Sieb gereinigt oder
gewechselt werden. Dabei sind folgende Schritte einzuhalten:
1. Trinkwasserzulauf stoppen (Wasserhahn zudrehen)
2. Zum Druckabbau in der Zuleitung und im Ventil rote Taste
auf dem Steuergerät kurz betätigen
3. Überwurfmutter am Ventil vom Wasserzulauf abschrauben
4. Schwarze Sicherungsclips (2 St.) entfernen
5. Überwurfmutter und Dichtungsring vom Ventil abheben
6. Mit einer Flachzange das gelbe Sieb im Ventil am Steg
greifen und vorsichtig nach oben herausziehen
7. Sieb reinigen und spülen
8. Gereinigtes Sieb oder Ersatzsieb ohne Werkzeug in das
Ventil wieder einsetzen und andrücken bis es merklich
einrastet
9. Zusammenbau und Anschluss des Ventils in umgekehrter
Reihenfolge. Wasserzulauf wieder öffnen!
Zur Siebreinigung muss das Kunststoffgehäuse des Ventils nicht geöffnet werden, da das
Ventil selbst wartungsfrei ist!
Sensorenanschluss
Pinbelegung Sensorenstecker (Ansicht auf
der Lötseite):
1. 3 kHz Taktfrequenz
(weiß)
2. 12 V (grün)
3. Signal 1: (Hauptsensor)
(gelb)
4. Masse (braun)
5. Signal 2: (Zusatzsensor) (gelb)
Verwendung von potentialfreien Schalte-
lementen, (wie z.B. Reedkontakt,
Schwimmerschalter): Die Kontakte müssen
die Pins 3 und 2 (Signal 1) bzw. 5 und 4
schalten (Signal 2)
Sensoren simulieren:
Hauptsensor: Pin 2 und 3 kurzschließen:
Wasser vorhanden, Förderpumpe freigegeben
Pin 2 und 3 offen:
Nachspeisung angesteuert, Pumpe gesperrt
Bitte Nachlaufzeiten beachten
Zesatzsensor: J3 offen:
Zusatzsensor detektiert Wasser
Steuergerät (Typ VRC-2W)
Abmessungen Steckergehäuse: 120 x 80 x 57
mm (BxHxT) Gewicht: 350 g
Spannung 220/230 V 50 Hz
Dateiname: VRC-2W- BedD.doc
Technische Daten
Stromaufnahme betriebsbereit: ca. 2 mA,
maximale Stromaufnahme: ca. 12 mA.
Schaltleistung Pumpe: 230 V 8 A;
Schaltleistung Ventil: 230V 8 A
Gesamtschaltleistung: 230 V 8 A, Schutzart:
IP 54
Der jährliche Energieverbrauch beträgt je
nach Schalthäufigkeit ca. 2 kWh
Sensor (Typ VRS-2)
Abmessung: Ø 13 mm x 50 mm
Gehäusematerial: Polypropylen
Kabelart: Telefonkabel (oval)
Kabellänge: Standard 15 m (andere Längen
(bis zu 100 m) auf Bestellung lieferbar)
Anschlussstecker: 5-polig nach DIN 41524
mit Renkverschluss
Messfrequenz: ca. 3 kHz,
Messspannung 12 V. Schutzart: IP 68
Mindestleitfähigkeit des Regenwassers:
15µS/cm
Nachfüllventil (Typ VRV-1)
Abmessung: 140 x 80 x 40 mm (LxBxT)
Nenndurchfluss bei 4 bar Vordruck und
freiem Auslauf: ca. 25 l/min
Elektrische Anschlusswerte:
220/230 V 32 mA, stromlos geschlossen
Einlauf: ¾" Überwurfmutter, Auslauf:
ø 10 mm Tülle. Einbaulage beliebig
5 m Anschlusskabel, vergossen. Schutzklasse
II., IP 65
Stand: Juni 2011
