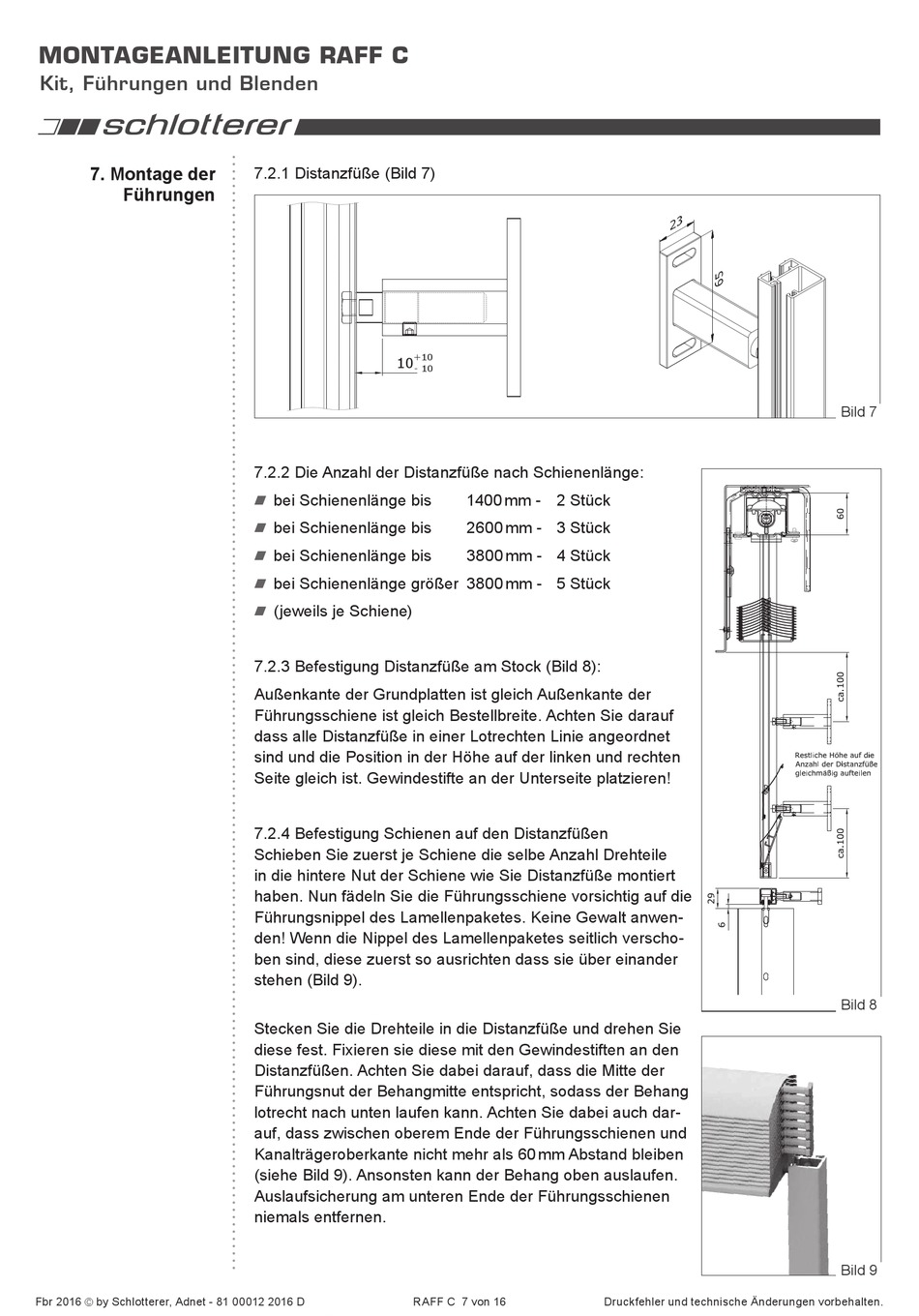

MONTAGEANLEITUNG RAFF C
Kit, Führungen und Blenden
7. Montage der
Führungen
Fbr 2016 © by Schlotterer, Adnet - 81 00012 2016 D
7.2.1 Distanzfüße (Bild 7)
+10
10
- 10
7.2.2 Die Anzahl der Distanzfüße nach Schienenlänge:
bei Schienenlänge bis
A
bei Schienenlänge bis
A
bei Schienenlänge bis
A
bei Schienenlänge größer 3800 mm - 5 Stück
A
(jeweils je Schiene)
A
7.2.3 Befestigung Distanzfüße am Stock (Bild 8):
Außenkante der Grundplatten ist gleich Außenkante der
Führungsschiene ist gleich Bestellbreite. Achten Sie darauf
dass alle Distanzfüße in einer Lotrechten Linie angeordnet
sind und die Position in der Höhe auf der linken und rechten
Seite gleich ist. Gewindestifte an der Unterseite platzieren!
7.2.4 Befestigung Schienen auf den Distanzfüßen
Schieben Sie zuerst je Schiene die selbe Anzahl Drehteile
in die hintere Nut der Schiene wie Sie Distanzfüße montiert
haben. Nun fädeln Sie die Führungsschiene vorsichtig auf die
Führungsnippel des Lamellenpaketes. Keine Gewalt anwen-
den! Wenn die Nippel des Lamellenpaketes seitlich verscho-
ben sind, diese zuerst so ausrichten dass sie über einander
stehen (Bild 9).
Stecken Sie die Drehteile in die Distanzfüße und drehen Sie
diese fest. Fixieren sie diese mit den Gewindestiften an den
Distanzfüßen. Achten Sie dabei darauf, dass die Mitte der
Führungsnut der Behangmitte entspricht, sodass der Behang
lotrecht nach unten laufen kann. Achten Sie dabei auch dar-
auf, dass zwischen oberem Ende der Führungsschienen und
Kanalträgeroberkante nicht mehr als 60 mm Abstand bleiben
(siehe Bild 9). Ansonsten kann der Behang oben auslaufen.
Auslaufsicherung am unteren Ende der Führungsschienen
niemals entfernen.
RAFF C 7 von 16
1400 mm - 2 Stück
2600 mm - 3 Stück
3800 mm - 4 Stück
Druckfehler und technische Änderungen vorbehalten.
Bild 7
Bild 8
Bild 9
