Toleranzen; Insektenschutz; Montage Seilführungen Im Ganzglaseck - Schlotterer Raff C Montageanleitung

MONTAGEANLEITUNG RAFF C
Kit, Führungen und Blenden

17. Toleranzen

Hinweis: Zulässigen
Toleranzen, insbesonde-
re die des Schräglaufes
beachten !

18. Insektenschutz

19. Montage
Seilführungen im
Ganzglaseck
Bei der Montage
im Eckbereich
besonders auf einen
parallelen Lauf der
Führungen achten !
Fbr 2016 © by Schlotterer, Adnet - 81 00012 2016 D
Nr. Merkmal / Typ
1
Pakethöhe
2
Pakethöhendifferenz
3
Kithöhe
4
Behangbreite
Schiefstellung der Unterleiste bei
5
Behang ganz oben und ganz unten
Kippstellung der Unterleiste (egal
6
wo die Unterleiste gerade steht)
7
Behangschluss
8
Torsion der Lamelle
9
Geradheit der Lamelle
10
Biegung der Blendenschenkel
11
Behang-Höhendifferenz
12
Geräuschbildung bewegte Teile
Sind mit den Raffstoren auch Insektenschutzgitter mitgeliefert worden, können diese
jetzt montiert werden. Achten Sie bei der Montage darauf, dass die Funktion der Raff-
storen, insbesondere der ungehinderte Ablauf der Lamellenpakete, nicht beeinträchtigt
werden.
Gehen Sie bei der Montage von Seilführungen im Ganzglaseckbereich grundsätzlich wie
unter Punkt 5 (Blendenmontage) und Punkt 7.3 (Montage Seilführung) vor. Mit den auf
Gehrung gefertigten Kästen werden lose Winkel und Montageplatten (100 x 100 mm) als
Zubehör mitgeliefert. Die Montageplatte wird jeweils innen oben eingeschraubt um die
beiden Kästen im Gehrungsbereich besser zu stabilisieren.
Beim Unterputzkasten und bei Blende mit WDVS wird ein 55 x 55 mm Winkel am Kasten
innen im Eck befestigt (Bild 23). Bei Blende wird ein 20 x 20 mm Winkel außen zur Ab-
deckung der Gehrung aufgeklebt (Bild 24).
Bei eingerückten Seilführungen werden die Seile in einer Metallhülse durch die Unter-
leiste geführt. Dadurch kann die Unterleiste nicht mit wenden (Bild 25).

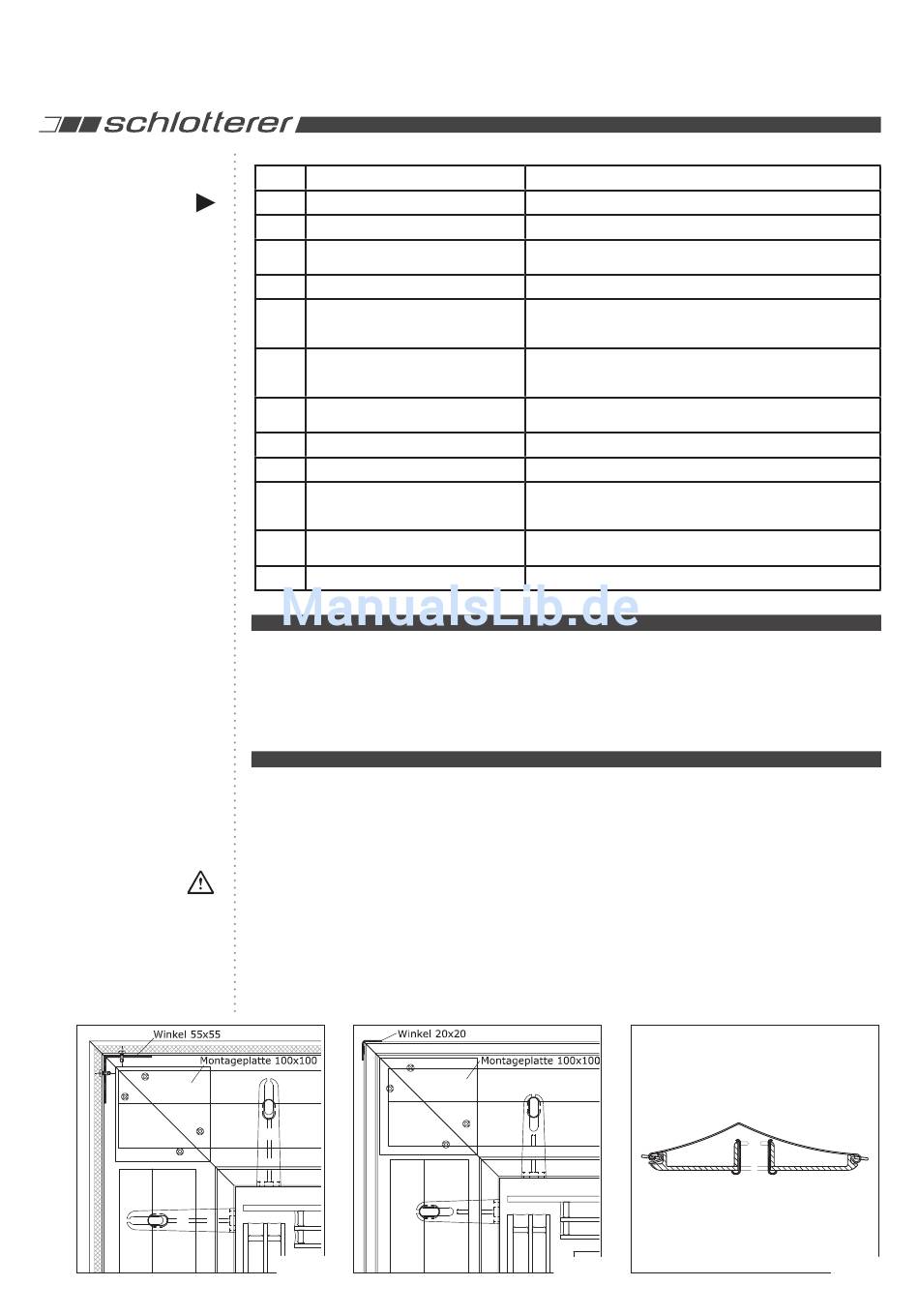

Bild 23
RAFF C 12 von 16
Toleranz / Ausführungsgrenze
+/- 10 mm bis BMH 2500mm, darüber +/-0,5 % der Bestellhöhe
max. 20 mm innerhalb von Objekten (Behang zu Behang)
+10 mm / -20 mm bis BMH 2500 mm, darüber +0,5/-1 %
der Bestellhöhe
+/- 1 mm
max. 20 mm bis BMH 2500 mm, darüber 1 % der Elementhöhe (also
30 mm bei BMH=3000 mm); Bei sehr schmalen und zugleich hohen
Elementen kann es zu größeren Schiefstellungen kommen
bei 80R+80D -10 mm bis BMH 2500 mm, darüber 0,5 % der Be-
stellmaßhöhe (also 15 mm bei 3000 mm BMH); bei 92Z -20 mm bis
BMH 25000 mm, darüber 1 % der Bestellmaßhöhe
Bei horizontaler Draufsicht keine Durchsicht
(laut DIN 18073)
max. 0,5 mm / lfm Lamelle
max. 0,5 mm / 3 lfm Lamelle
bis 1000 mm BMB +/- 1,5 mm je Schenkel (=3 mm gesamt)
bis 2000 mm BMB +/- 3 mm je Schenkel (=6 mm gesamt)
ab 2000 mm BMB +/- 5 mm je Schenkel (=10 mm gesamt)
max. 30 mm innerhalb von Objekten
(Behang zu Behang)
Lauf, Abschalt- und Reibungsgeräusche zulässig
Bild 24
Druckfehler und technische Änderungen vorbehalten.
Bild 25
