Montageanleitung IGI Rollo lose
1. Allgemeine wichtige Hinweise
Diese Anleitung bitte vor der Montage lesen und in der angeführten Reihenfolge berücksichtigen.
Der Hersteller übernimmt keine Haftung für Fehler, welche durch unsachgemäße Lagerung, Montage, Hand-
habung sowie Nichtbeachtung dieser Anleitungen und Richtlinien entstehen.
Diese Montageanleitung gilt nur für Standardprodukte.
Funktionstest nach erfolgter Montage durchführen.
2. Anlieferung
2.1 Das Gehäuse und die Führungsschienen sind jeweils extra verpackt, die jeweiligen Positionen müssen vor der
Montage richtig sortiert werden. Die richtige Position entnehmen sie dem jeweiligen Verpackungsetikett.
2.2 Eventuell mitgelieferte Winkel und Blenden für die Nachrüstmontage bei bereits eingebauten Rollläden oder
Raffstoren sind extra verpackt. Zuordnung erfolgt laut Etikett.
3. Montage

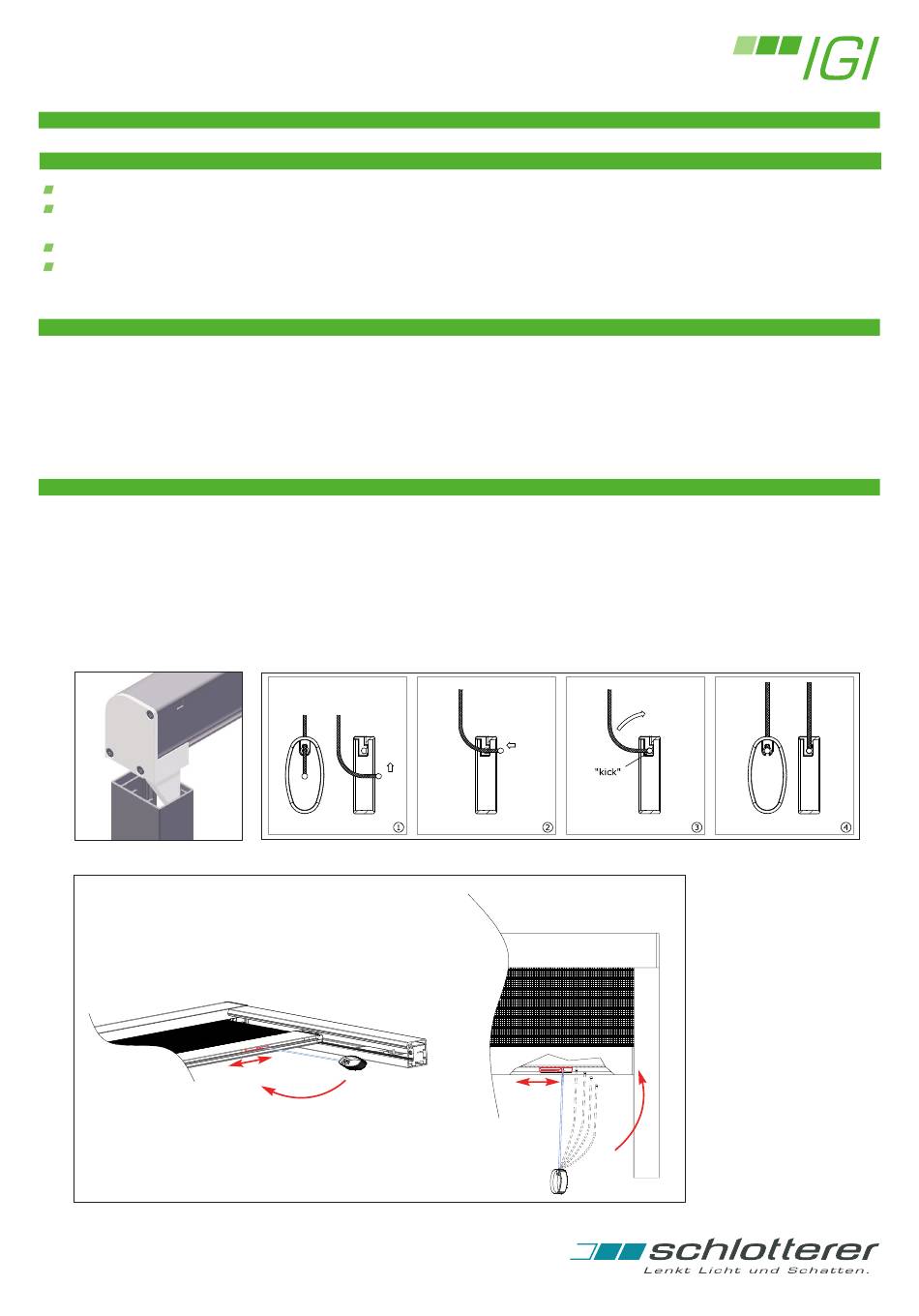

3.1 Führungsschienen schräg auf den Zapfen stecken und nach außen schwenken. (Bild 1)
3.2 Zusammengebautes IGI Rollo über die Befestigungsbohrungen mit den mitgelieferten Schrauben befestigen.
3.3 Auf absolute Parallelität und einen exakt gleichen Abstand der Führungsschienen achten. Sonst besteht die
Gefahr von Funktionsstörungen.
3.4 Bei Bedarf kann die im Zubehör mitgelieferte Kugelschnur samt Rollo-Schnurgriff in die Gewebeschiene ein-
geklipst werden. (Bild 2 und 3) Dadurch kann das Rollo auch bei größeren Höhen leichter bedient werden.
Sollte der Rollogriff im Winter stören, so kann dieser in die Griffmulde der Gewebeschiene eingeklipst werden.
Bild 1
Mai 2015
© by Schlotterer, Adnet
Bild 3: Einklipsen der Kugelschnur in die Gewebeschiene
Bild 2: Montage der Kugelschnur am Rollo-Schnurgriff
IGI Rollo 1 von 2
