MONTAGEANLEITUNG RAFF C
Kit, Führungen und Blenden
21. Montage einer
freitragenden
Kämpferschiene
Keine Gewalt
anwenden !
Konformitäts erklärung
Fbr 2016 © by Schlotterer, Adnet - 81 00012 2016 D

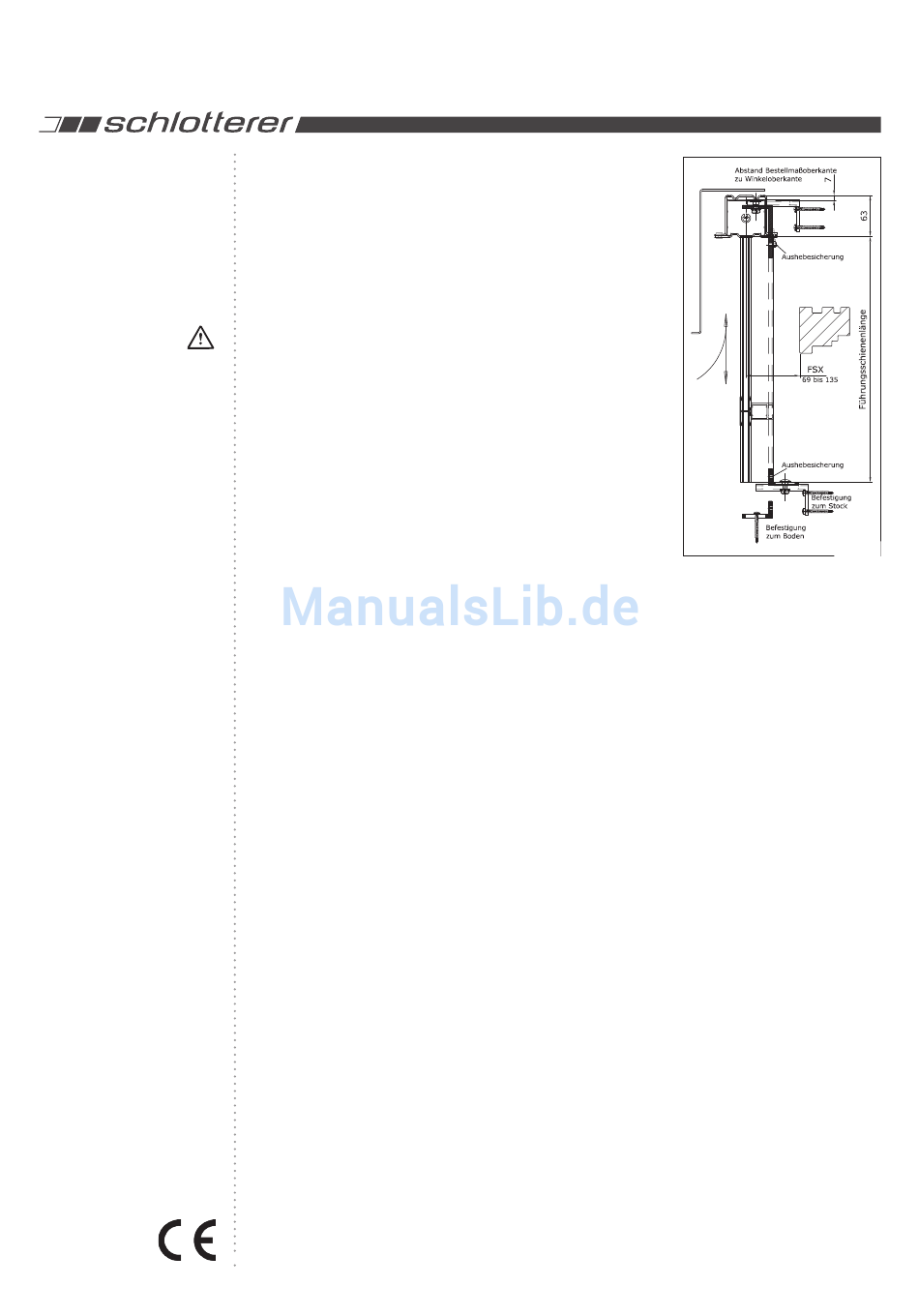

Die freitragende Kämpferschiene wird durch:
- zwei Winkel oben an der Kastenrückwand oder
- am Sturz und zwei oder einem Winkel unten gehalten.
Achten Sie bei der Einstellung der beiden oberen Winkel
auf die richtige Position in der Tiefe. Montieren Sie die
unteren Winkel exakt lotrecht zu den oberen Winkeln.
Fädeln Sie danach die Kämpferschiene zuerst in den
oberen längeren Winkel in die dafür vorgesehene hinterste
Nut der Schiene und gleichzeitig die beiden Führungs-
nuten auf die Führungsnippel der beiden Lamellenpakete.
Wenn die Nippel der Lamellenpakete seitlich verscho-
ben sind, diese zuerst ausrichten, dass sie übereinander
stehen. Setzen Sie dann die Schiene nach unten ebenfalls
mit der hintersten Nut auf den unteren Winkel (Bild 32).
Fixieren Sie danach die Führungsschiene durch Anziehen
der Aushebesicherung am unteren und am oberen Winkel.
Einläufiger Schieberahmen bei Lamelle 92Z ab
FSX >= 73 mm möglich.
Name:
Anschrift:
Norm:
Produkt & Verwendung:
Windklasse:
RAFF C 14 von 16
Schlotterer Sonnenschutz Systeme GmbH
Seefeldmühle 67 b, 5421 Adnet, Österreich
EN 13659: 2011; Jahr der Konformitätserklärung: 2016
Raffstoren für die Verwendung als Sicht- & Sonnenschutz im Außenb.
siehe separate Tabelle
Druckfehler und technische Änderungen vorbehalten.
Bild 32
