MONTAGEANLEITUNG RAFF C
Kit, Führungen und Blenden
20. Montage
Eck führungs schiene
FT70F
Außeneck
10
Außeneck
Inneneck
Fbr 2016 © by Schlotterer, Adnet - 81 00012 2016 D

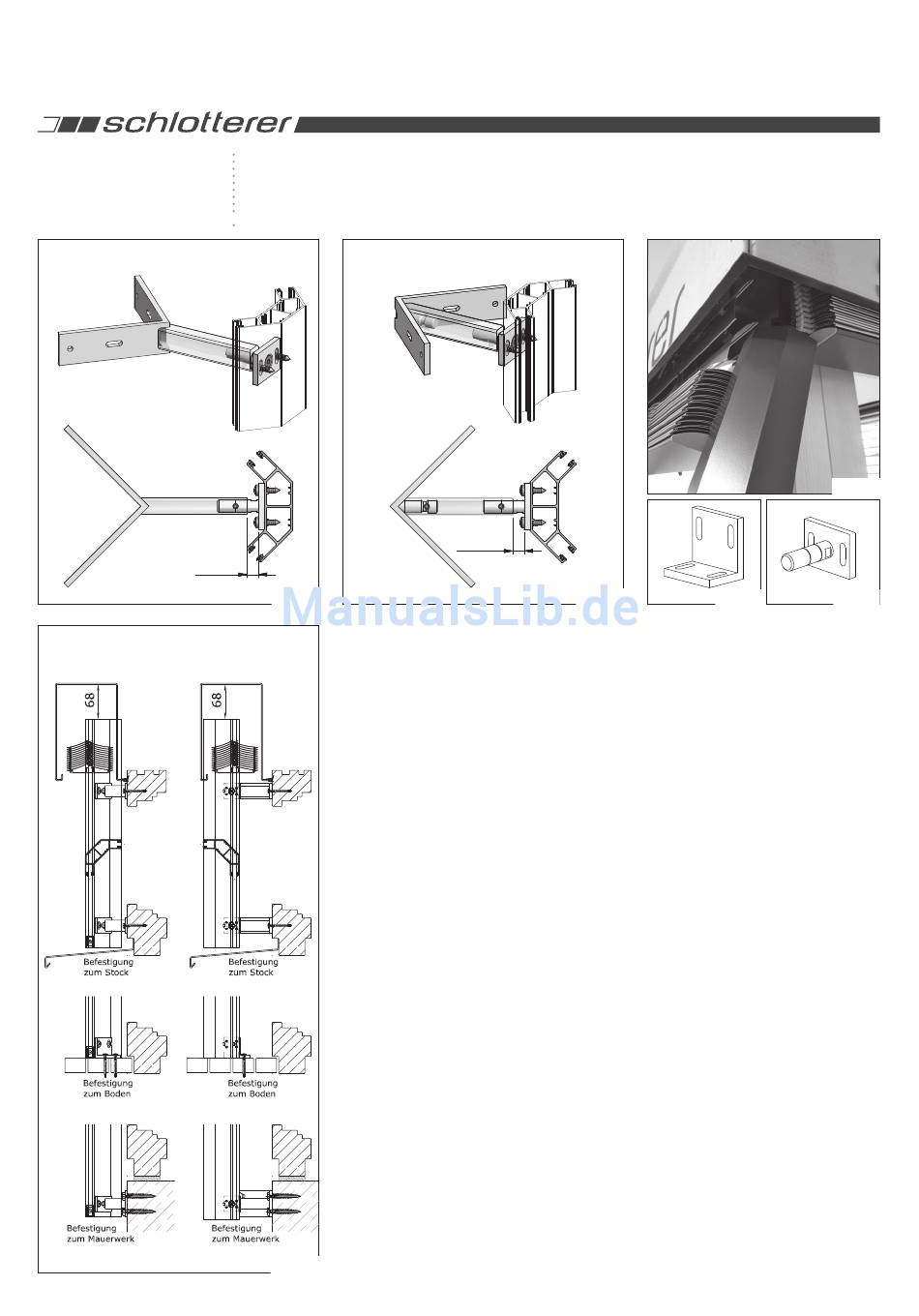

Zur Montage der Eckführungsschiene FT70F fahren Sie die Raffstorebehänge in die
obere Endposition und montieren die beiden Winkelhalter an die jeweils bevorzugte
Stelle am Fensterrahmen bzw. am Mauerwerk.
+
10
- 10
Bild 26
Für Innenecken sind die Winkelhalter zweiteilig ausgeführt, wobei zuerst die
Montage des Winkels erfolgt und anschließend das Distanzprofil aufgesteckt
wird. Durch das Festziehen des Gewindestiftes fixieren Sie das Distanzprofil
am Winkel.
Nach der Montage der Winkelhalter stecken Sie den Spannbolzen mit
der Grundplatte (Bild 30) in den Winkelhalter, positionieren die Eck-
führungsschiene lt. Bild 31 (68 mm zwischen Blenden-Unterkante und
Schienen-Oberkante) und markieren die Position der Grundplatte an der
Schiene.
Entfernen Sie nun die Schiene und die Spannbolzen mit der Grundplatte
wieder und verschrauben Sie die Grundplatten an den markierten Stellen
mit der Führungsschiene. Verwenden Sie hierzu die mitgelieferten Bohr-
schrauben 4,8 x 19 mm.
Wenn als untere Eckschienenhalterung der Bodenbefestigungswinkel
(Bild 29) gewählt wurde, montieren Sie diesen bündig mit der Unterkante
der Führungsschiene.
Um das Einfädeln der Eckführungsschiene zu erleichtern, montieren Sie
zuerst die Eckschiene und erst danach die jeweils gegenüberliegende
Führung.
Fahren Sie dazu die Behänge laut Bild 29 nach unten und fädeln Sie die
Eckführungsschiene zuerst in den Behang, der weiter nach unten gefahren
ist und anschließend in den anderen Behang ein.
Danach stecken Sie die Schiene auf die Winkelhalter und positionieren
diese in der Tiefe. Im Standard beträgt der Abstand zwischen Grundplatte
und Distanzprofil 10 mm, wodurch ein Verstellbereich von +/10 mm gegeben
ist (Bild 26, 27). Durch das Festziehen des Gewindestiftes fixieren Sie die
Schiene am Winkelhalter.
Bei der Ausführung mit Bodenabspannwinkel befestigen Sie diesen am
Fußboden. Achten Sie dabei auf die lotrechte Positionierung der Schiene!
Bild 31
Inneneck
+
10
10
- 10
Bild 27
RAFF C 13 von 16
Bild 29
Druckfehler und technische Änderungen vorbehalten.
Bild 28
Bild 30
