MONTAGEANLEITUNG RAFF C
Kit, Führungen und Blenden
7. Montage der
Führungen

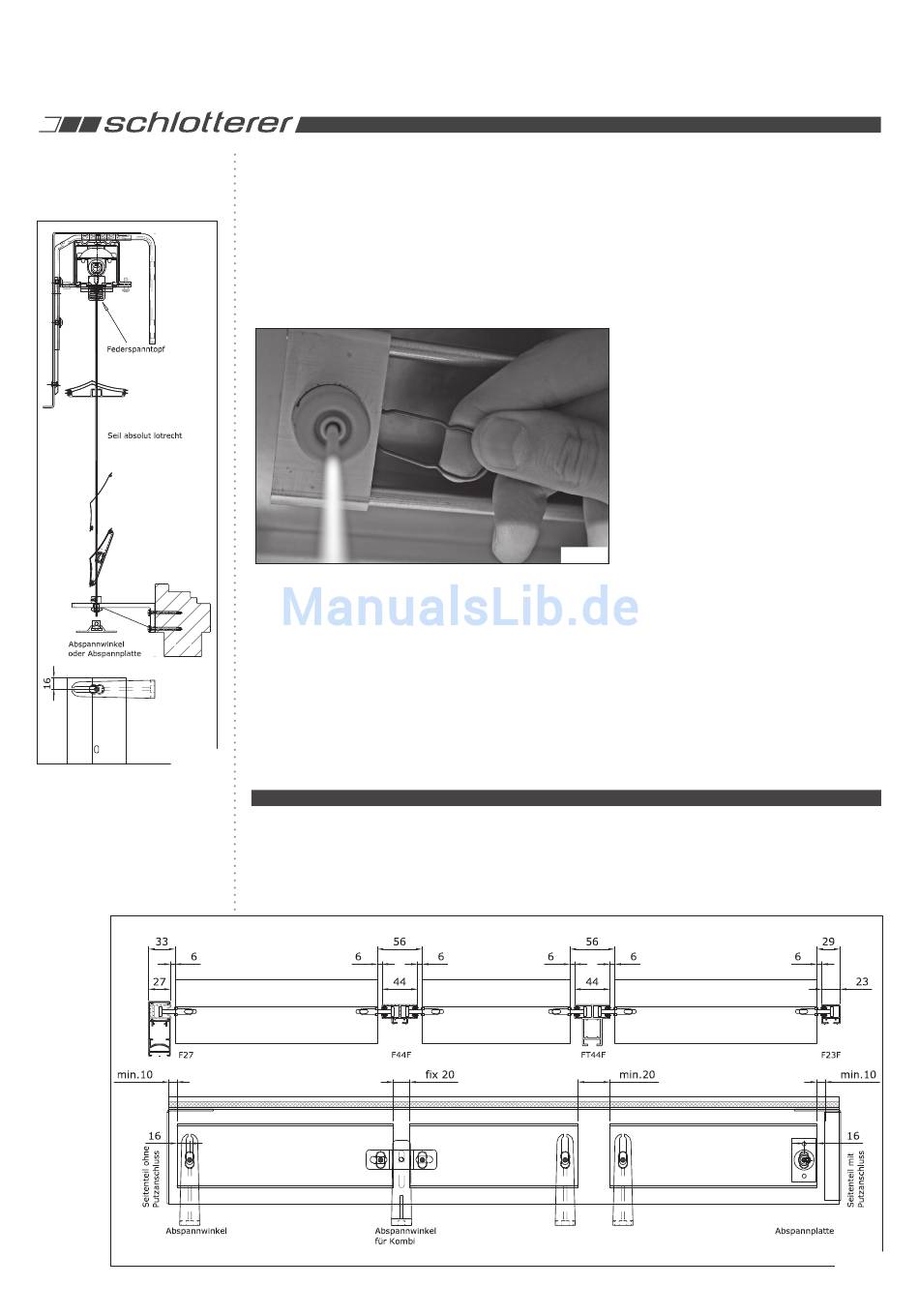

Bild 10
8. Abstände zur
Lamelle
Fbr 2016 © by Schlotterer, Adnet - 81 00012 2016 D
7.3 Montage Seilführung
Befestigen Sie zuerst die unteren Abspannwinkel oder Abspannplatten mit den mit ge-
lieferten Schrauben. Der Standardabstand von Lamellenkante zu Mitte Seilstanzung ist
16 mm. Eventuell Maß „Seilführung hereingerückt" beachten (Bild 10). Bei den Abspann-
winkeln montieren Sie danach die mitgelieferten Seilspannschrauben. Achten Sie dabei
auf den richtigen Abstand zum Fensterstock (siehe Bild 10). Fädeln Sie danach die Seile
durch alle Stanzungen der Lamellen und durch die Seilspannschraube.
Ziehen Sie das Seil straff und fixieren es mit dem Gewindestift an der Seilspann­
schraube. Danach unbedingt die Vorspannfeder am Federspanntopf abziehen
(siehe Bild 11). Erst dadurch spannt die im Seilspanntopf eingebaute Feder das Seil und
kann temperaturbedingte Längenänderungen des Seiles ausgleichen.
8.1 Für eine einwandfreie Funktion der Anlagen sind die im Bild 12 dargestellten
Abstände zu den Lamellenkanten unbedingt einzuhalten und zu überprüfen. Und
zwar jeweils über die ganze Höhe der Anlagen (oben UND unten messen).
RAFF C 8 von 16
Bild 11
Druckfehler und technische Änderungen vorbehalten.
Bild 12
